手动螺旋顶升起重工具结构设计

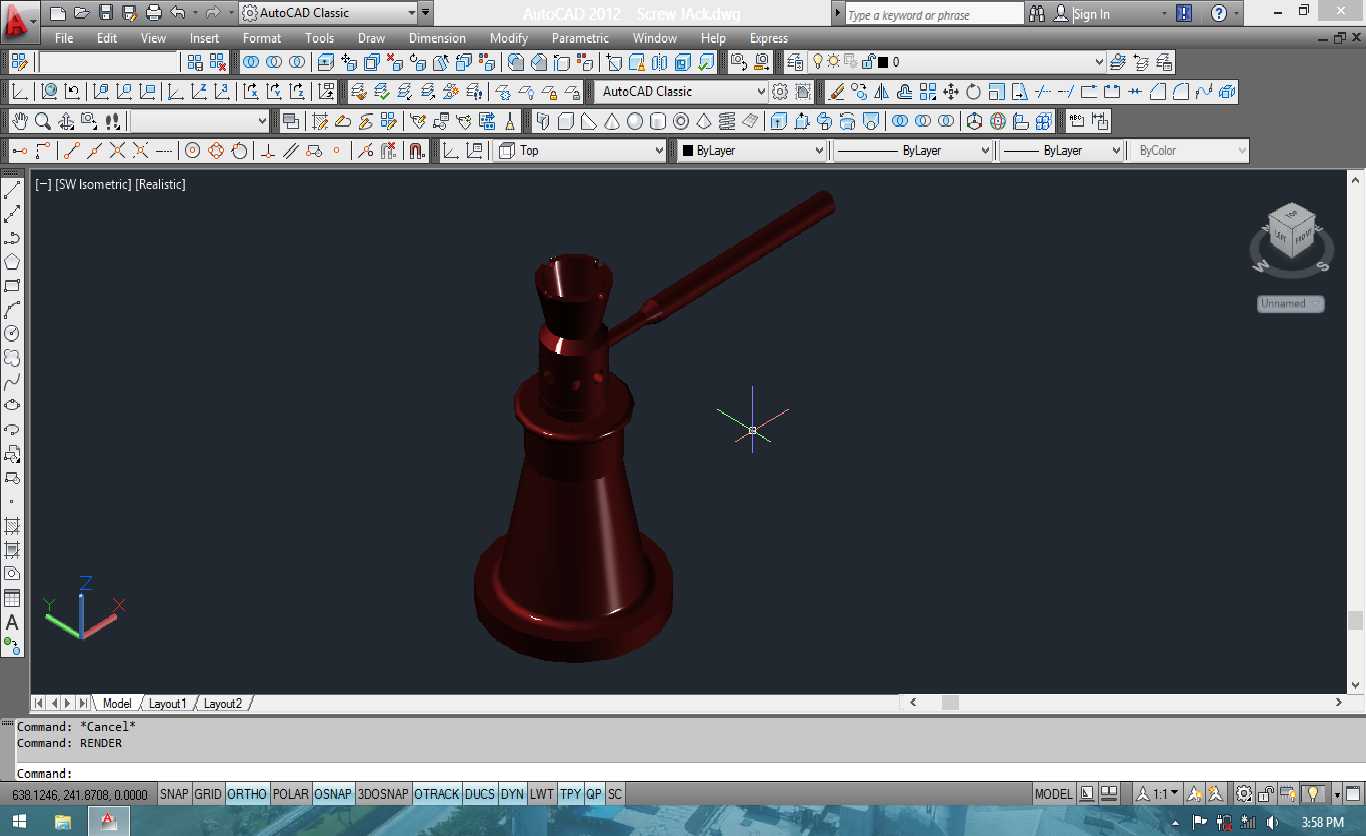

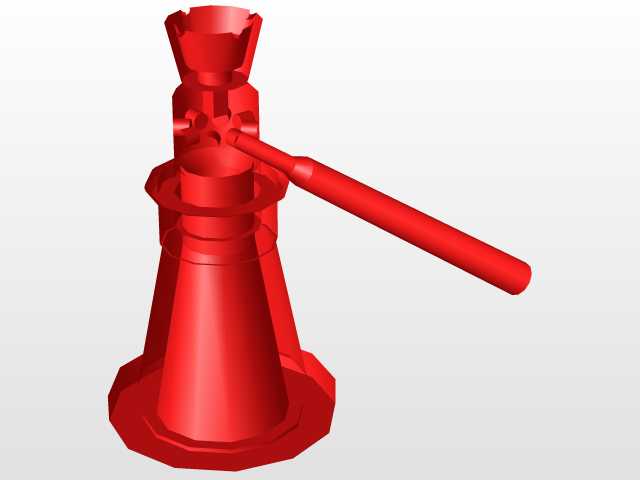

　　在设备检修、小型构件安装、重物位移调整这类现场作业场景里，手动螺旋顶升工具的使用频率一直不低，它不需要外接动力源，也不存在液压类工具长期静置的泄压风险，在无供电、空间狭窄的作业环境里适配性极强。这套螺旋顶升结构的设计，核心围绕手动操作的力传递效率、承重状态下的结构稳定性展开，整体采用锥台形的底座结构，底座底部做了加宽的接触平面，作业时可以分散承重带来的压应力，避免在软质地面或者精加工工件表面压出凹痕，底座的锥度设计兼顾了重心收拢与结构减重，不会因为追求承重冗余把底座做的过于笨重，方便单人携带转场。顶升的核心传动副采用梯形螺纹配合，梯形螺纹的牙型角设计可以保证承重状态下的自锁性能，也就是说当操作杆停止转动、承重载荷持续作用时，

　　顶升螺杆不会自行回转下滑，不需要额外加装锁止机构就能保证作业安全，这一点在设备举升后的长时间支撑作业里尤为关键，相比滚珠丝杠传动的顶升结构，梯形螺纹的抗冲击载荷能力更强，即便作业中出现轻微的载荷波动，也不会出现传动失效的问题。操作杆采用偏心插入式设计，和螺杆顶部的旋转座配合，作业时可以360度调整操作杆的施力角度，在周围有管线、构件遮挡的狭窄作业空间里，不需要完全转动整圈就能实现螺杆的步进顶升，适配不同现场的操作空间限制。螺杆的行程设计覆盖了日常小型设备检修的常规顶升高度，完全伸出状态下，螺杆和螺母的配合长度依然保留了足够的安全啮合余量，不会因为过度伸出导致螺纹啮合牙数不足，出现螺杆弯折或者滑牙的风险。

　　顶部的承托座做了内凹的弧面处理，和被顶升构件的接触位置可以形成一定的限位作用，避免顶升过程中构件出现侧滑偏移，承托座和螺杆顶端采用活动连接，顶升过程中可以随着构件的接触面角度做小幅自适应调整，保证承托面和工件完全贴合，不会出现点接触导致的应力集中，刮伤工件表面或者压溃承托边缘。从安装边界来看，这套结构收拢状态下的整体外径控制在常规手动顶升工具的通用尺寸范围内，底座的安装平面不需要额外做预埋或者固定，只要放置在平整坚实的支撑面上就能直接作业，收拢后的整体高度可以适配设备底部间隙较小的作业场景，不需要额外垫高底座就能塞入作业位置。设计过程中针对螺纹副的受力做了反复校核，在额定承重范围内，螺纹牙的剪切应力、

　　弯曲应力都控制在材料许用应力区间内，螺杆的长径比设计也规避了顶升过程中螺杆失稳弯折的风险，底座的壁厚从下到上做了渐变处理，底部接触位置壁厚最大，向上逐步收薄，在保证结构强度的前提下尽可能降低整体自重。日常使用中，这类螺旋顶升工具除了常规的重物举升，还可以用于设备安装时的水平度微调，通过转动操作杆实现毫米级的高度调整，比液压类工具的微调精度更高，也不会出现液压系统的微动沉降问题，在机床调平、小型钢结构安装对位这类对高度调整精度有要求的场景里，实用性非常突出。整个结构没有复杂的密封件、易损管路，日常维护只需要定期给螺纹副涂抹润滑脂，就能保证长时间的操作顺畅，不会因为存放环境的温度变化出现密封失效、油液泄漏的问题，在户外露天、低温或者高温的作业环境里，环境适应性远高于同吨位的液压顶升工具。
