手动螺旋起重支撑装置结构设计

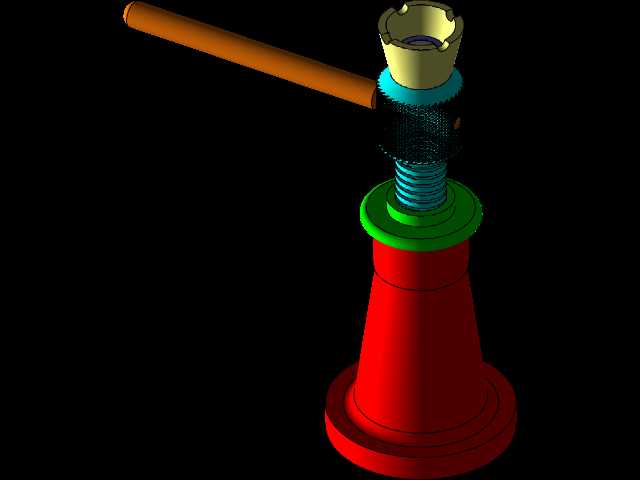

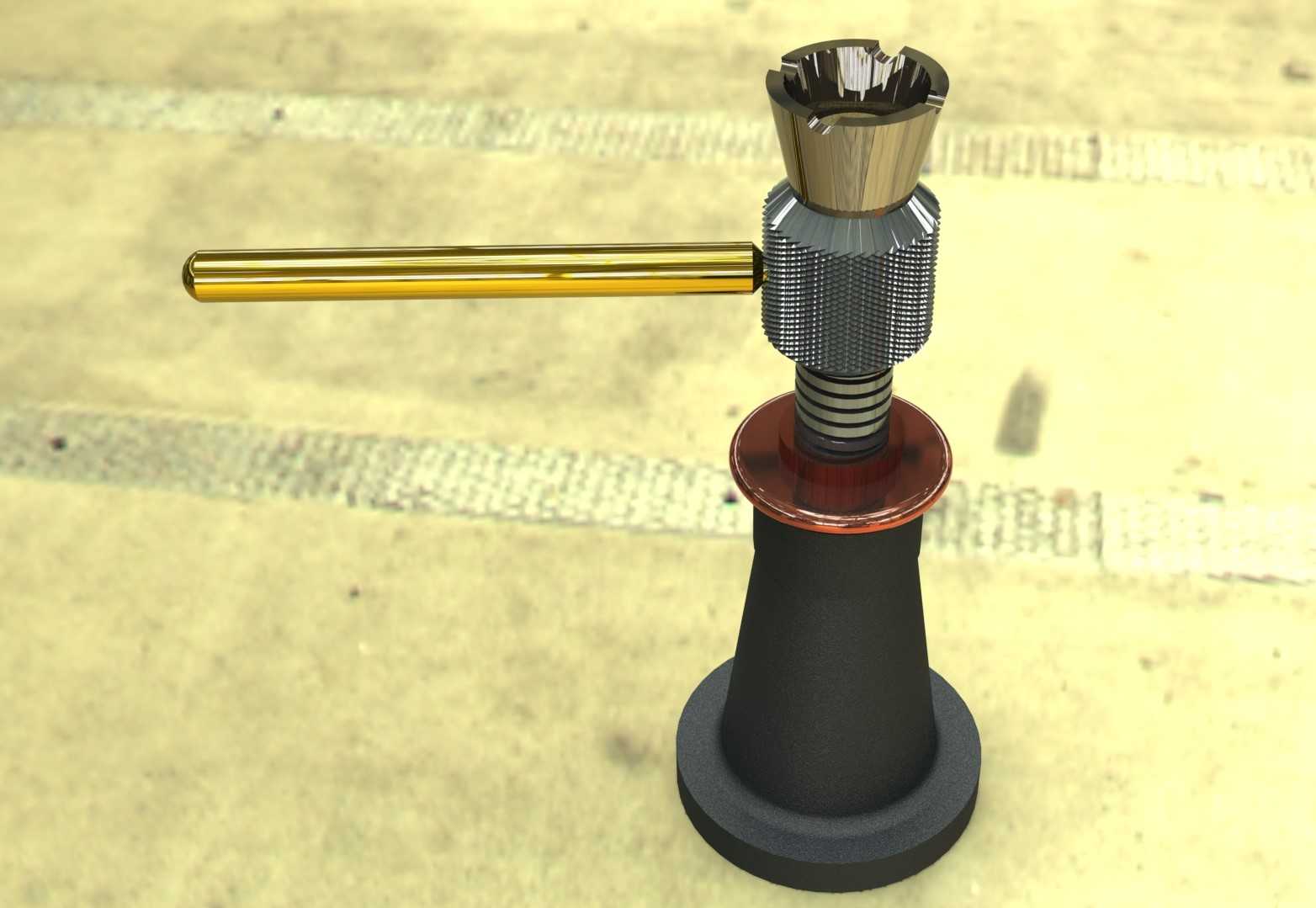

　　在汽车维修的工位场景里，这类螺旋支撑装置常被用于车辆底盘的临时承重，区别于液压类顶升设备，它的顶升过程完全依赖螺纹副的机械自锁特性，不存在液压系统泄压回落的风险，哪怕长时间处于负载支撑状态，也能保持稳定的支撑高度，不会出现缓慢下沉的问题，这一点在车辆底盘检修、飞机水平稳定器调校这类对支撑稳定性要求极高的场景里优势格外明显。从结构设计逻辑来看，整个装置的核心受力路径从底部的支撑底座开始，底座采用下宽上窄的锥台形结构，底部接触面积设计得足够大，目的是在支撑时分散对地面的压强，避免在车间环氧地坪或者松软地面上出现下陷，底座向上过渡的锥形筒体承担主要的压应力，内部预留的空腔用来容纳丝杠的下行行程，保证顶升高度降到最低时，

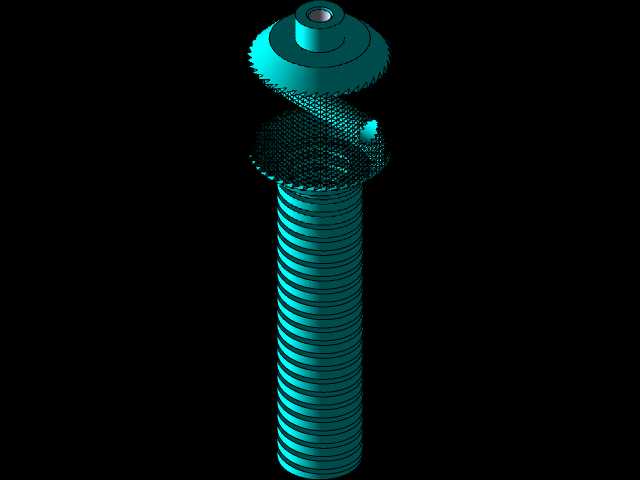

　　丝杠可以完全收进筒体内，缩小设备的整体收纳尺寸。中间的螺纹传动副是整个装置的核心，梯形螺纹的选型是经过受力校核的，螺纹升角小于当量摩擦角，这是实现机械自锁的关键，不需要额外加装锁止结构，就能在任意顶升位置保持负载静止，螺纹副的表面做了滚花处理，一方面是增加手动旋转时的摩擦力，方便操作人员徒手转动调节，另一方面滚花形成的凹凸结构也能留存少量润滑脂，降低螺纹反复转动时的磨损，延长使用寿命。侧面伸出的长操作杆是增力结构，根据杠杆力矩原理，杆长设计充分考虑了手动操作的施力上限，操作人员不需要借助额外加力杆，仅靠手部力量就能转动丝杠顶升额定负载，操作杆的表面做了光滑镀铬处理，握持转动时不会磨手，也能避免长期使用出现锈蚀。

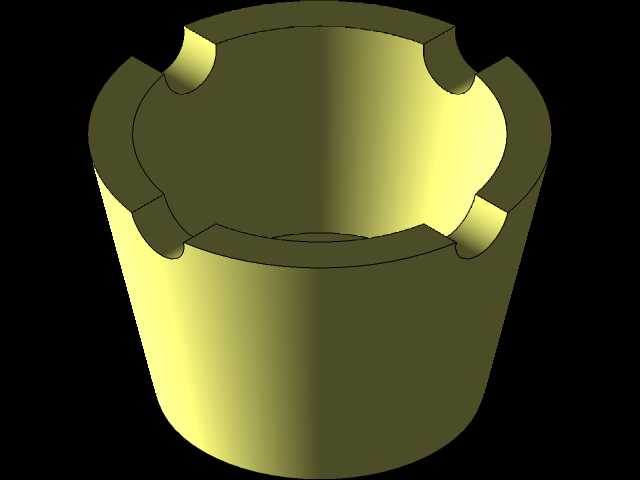

　　顶部的支撑头采用内凹的碗形结构，接触被支撑物件时可以自动适配接触面的角度，避免硬接触出现应力集中划伤工件表面，支撑头和丝杠顶端之间做了相对转动的结构设计，转动丝杠顶升时，顶部支撑头和被支撑物件之间不会产生相对转动摩擦，不会蹭伤被支撑件的漆面或者加工面。在房屋基础临时调平、重型设备安装就位的场景里，这类装置还可以作为可调支架使用，通过微调丝杠的伸出长度，逐个调整各个支撑点的高度，把设备或者基础结构调整到水平状态，因为螺纹调节的精度可以达到毫米级，比垫铁的调整精度更高，调整到位后又能依靠自锁保持位置，不需要额外焊接固定就能完成临时支撑。从安装边界来看，设备最低收纳高度可以满足低矮空间的伸入需求，

　　比如家用轿车的底盘下方间隙通常只有十几厘米，最低高度状态下的装置可以轻松伸入底盘支撑点下方，最大顶升行程覆盖常规乘用车、轻型设备的顶升高度需求，不需要额外加装接长杆。整个装置的所有受力部件都采用金属材质加工，底座和筒体采用铸铁材质铸造后加工，具备足够的抗压强度，丝杠和操作杆采用中碳钢调质处理，兼顾强度和韧性，不会在承受重载时出现弯折或者螺纹滑牙的问题。日常使用时，只需要定期在螺纹副位置涂抹润滑脂，就能保证转动顺畅，没有复杂的密封件、液压阀这类易损部件，维护成本极低，哪怕在车间多尘、潮湿的环境里长期存放，也不会出现故障失效的问题，相比液压类顶升设备，它的环境适应性更强，不需要定期补充液压油，也不存在低温环境下液压油黏度变化导致顶升费力的问题，在北方冬季的户外维修场景里也能正常使用。在装配设计上，所有部件都采用可拆卸的连接结构，丝杠可以从筒体中旋出，方便清理螺纹缝隙里积存的铁屑、灰尘，操作杆和螺母套之间采用过盈配合加定位销固定，长期使用也不会出现杆体松动脱落的问题，顶部支撑头的磨损件可以单独更换，不需要整体报废设备，进一步降低了长期使用的成本。
