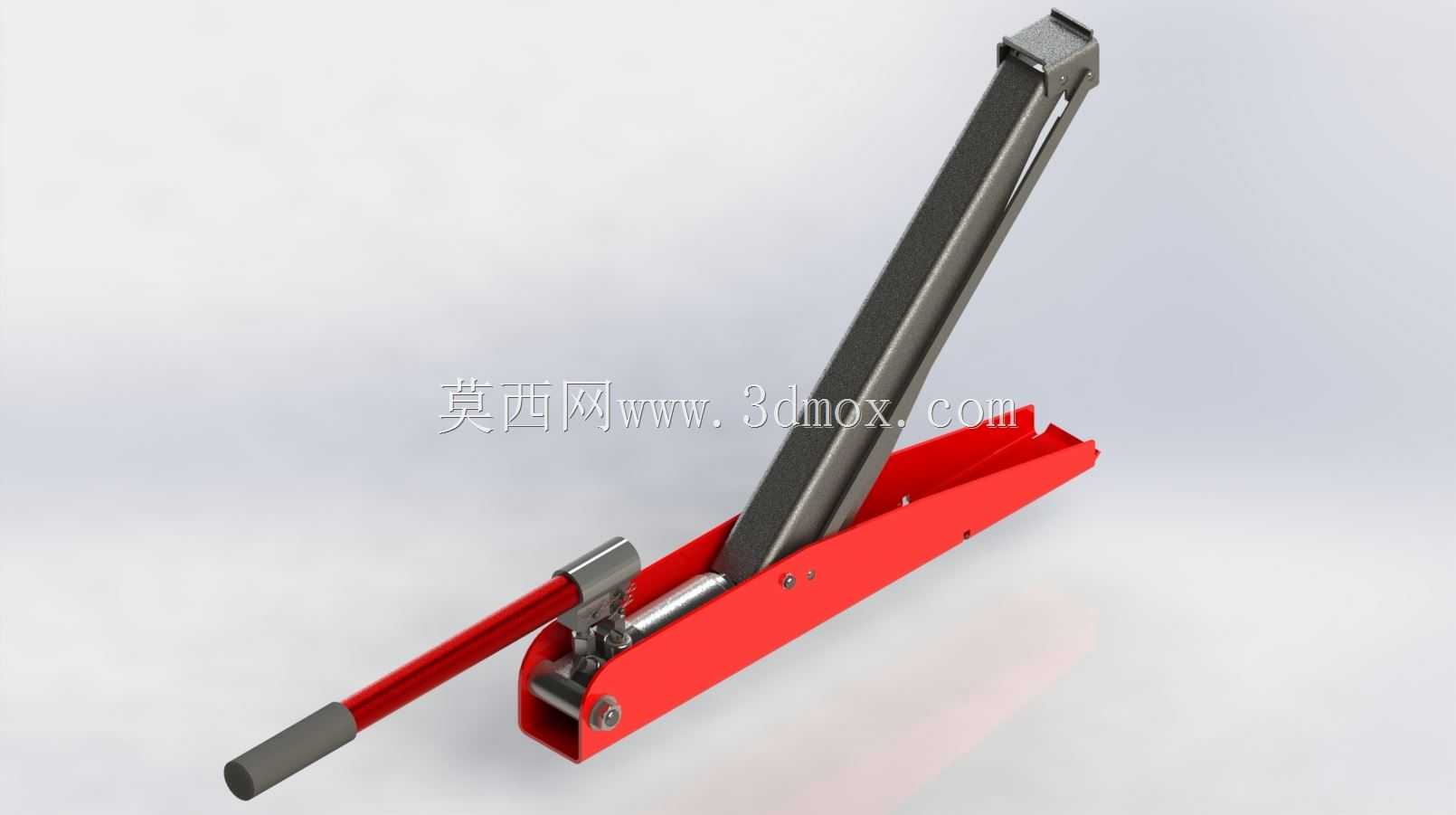

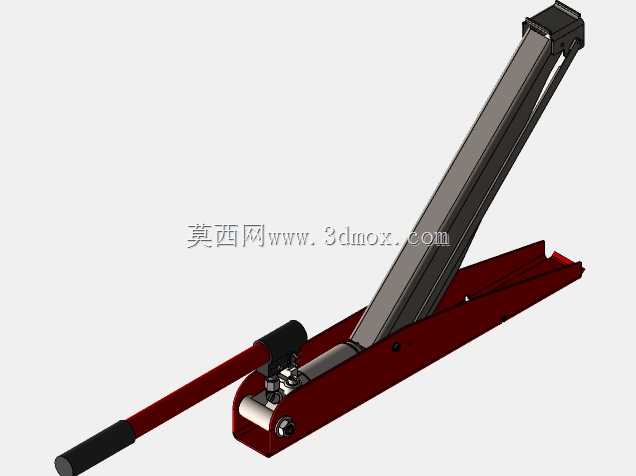

车载剪式液压起重支撑装置结构设计

日常汽修场景里，更换轮胎、底盘检修作业时，这类剪式液压支撑装置是随车工具清单里的高频刚需品，和传统纯机械剪式千斤顶相比，液压驱动的结构能大幅降低操作时的施力强度，普通车主无需借助加长接杆就能完成车辆举升操作。从结构设计逻辑来看，整体采用剪式连杆作为承载主体，底部采用加宽的平直金属板作为支撑底座，作业时能分散对地面的压强，避免在松软铺装路面出现底座下陷的风险，顶部的支撑托槽做了防滑卡位设计，能精准卡入车辆底盘指定的举升支撑点，防止举升过程中出现滑脱偏移的安全隐患。驱动端集成了小型手动柱塞泵结构，配套的水平操作手柄做了防滑握把处理，往复摆动手柄即可驱动液压油进入油缸，推动剪臂逐步张开实现举升动作，油路里集成了单向阀与卸压阀结构，需要回落时只需微调卸压旋钮，就能控制支撑臂平稳缓慢下降，避免快速回落带来的车体冲击或操作风险。从安装边界与尺寸适配角度来看，收拢状态下整体厚度控制在较小范围，能轻松放入家用轿车后备箱的工具储物槽内，不会占用过多储物空间，完全展开后的举升行程能够覆盖绝大多数家用轿车、城市SUV的底盘离地高度需求，最低举升高度适配低底盘轿车的裙边间隙，最高举升位置能给轮胎拆卸、底盘螺栓拆装留出足够的操作空间。结构选材上，剪臂主体采用高强度金属板材冲压成型，铰接位置采用销轴配合耐磨衬套的结构，长期反复使用也不会出现铰接松旷导致的举升姿态倾斜，液压油缸的密封件采用耐油耐磨材质，能适应随车存放时的高低温环境变化，避免长期存放后出现漏油泄压的问题。在三维建模过程中，需要重点验证剪臂张开过程中的运动干涉问题，确认手柄摆动全行程内不会和剪臂、底座结构发生碰撞，同时要校核各铰接点的受力载荷，确保在额定承载重量下，各结构件的形变处于安全允许范围内，液压管路的排布要隐藏在剪臂内侧，避免作业过程中被外物磕碰造成油路损坏。
