机加工定位用V形块夹持工装结构

　　在常规轴类、套类零件的铣削、钻削、磨削工序中，工件的径向定位精度直接决定最终加工尺寸的一致性，这款V形块夹持结构正是针对中小尺寸回转体零件装夹需求设计的定位夹紧组件。不同于普通平口钳依靠平面定位的装夹方式，该结构利用V形槽的两个对称斜面实现工件的自动对中，无需反复找正即可保证工件轴线与机床进给方向的平行度，在小批量多品种的轴类零件键槽加工、径向孔加工场景中，能大幅减少装夹辅助时间。

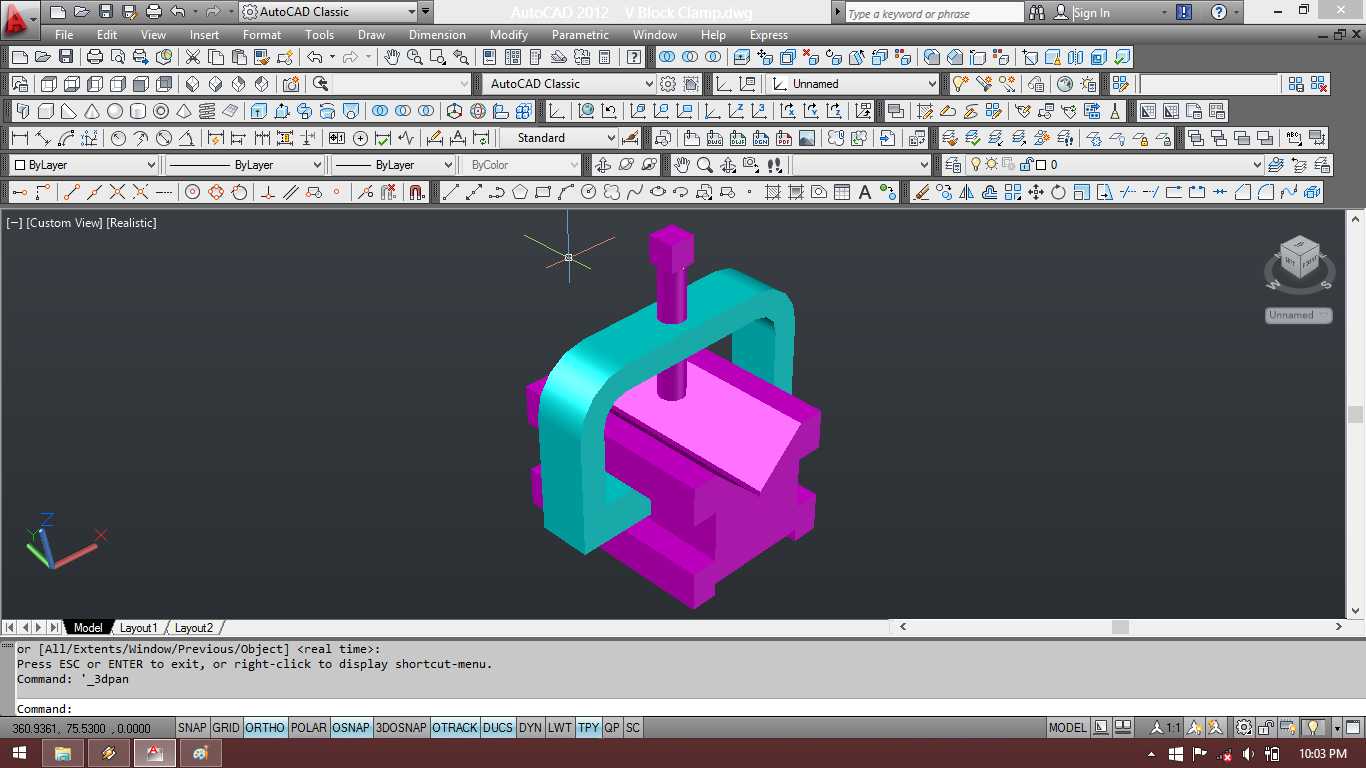

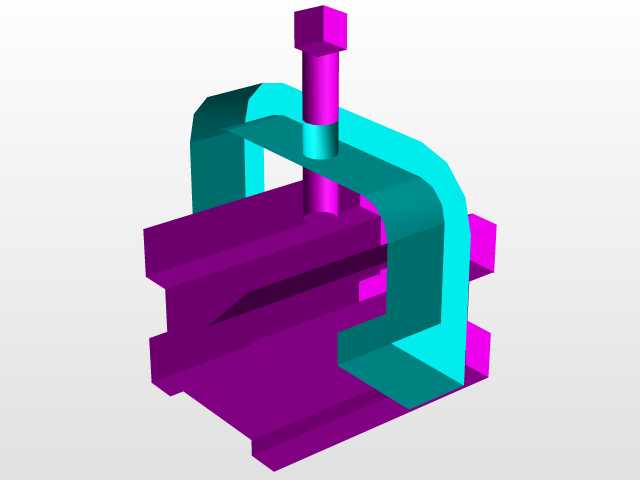

　　从结构设计逻辑来看，该V形块夹具体采用分体式组合结构，底部基座为带安装槽的方块结构，可直接通过T型螺栓固定在机床工作台的T型槽内，安装边界适配多数普通铣床、钻床及平面磨床的工作台槽距，无需额外制作过渡连接板。上方的C形夹紧架跨接在V形基座两侧，顶部设置的压紧螺杆可沿垂直方向进给，配合V形槽的支撑面形成三点夹持受力结构，夹紧力方向正对V形槽的对称中心线，避免夹紧过程中工件出现上翘或侧向偏移。

　　实际使用过程中，V形槽的开口角度选用通用的90度设计，可适配一定直径范围内的圆柱类工件，无需针对单一尺寸工件更换定位块，适配的工件直径范围覆盖常规小型轴类零件的加工需求。压紧螺杆的端部设置有柔性压头接触区，可避免刚性螺杆直接压伤工件已加工表面，同时压头可做小幅度的角度自适应调整，保证与工件外圆面的充分接触，防止夹紧点接触应力过大造成工件变形。夹具体的各连接部位均设置有定位销孔，装配时可通过圆柱销保证C形架与V形基座的位置精度，重复拆装后仍能保持夹紧位置的一致性，适合在需要频繁清理切屑的加工场景中使用。

　　在功能特性上，该结构兼顾了定位精度与操作便捷性，侧面预留的排屑间隙可让加工过程中产生的切屑自然滑落，不会堆积在V形槽定位面上影响定位精度。与专用的液压自定心夹具相比，该纯机械结构的V形夹无需外接液压或气动动力源，依靠手动旋转螺杆即可完成夹紧动作，适合在没有辅助动力接口的普通机床上使用，维护成本极低，日常仅需定期在螺杆螺纹处涂抹润滑脂即可保证操作顺畅。针对不同的加工工况，V形块的定位面可根据需求做淬火处理提升耐磨性，延长工装的使用寿命，压紧螺杆的行程也预留了足够的调节余量，可在适配直径范围内快速切换不同规格的工件，无需调整夹具体的安装位置。

　　从安装适配性来看，整个夹具体的外形轮廓方正，无突出的干涉结构，安装到工作台后不会与机床的主轴、刀具路径发生碰撞，在钻床工序中使用时，可配合钻套导板完成径向孔的钻削加工，保证孔的位置度要求。在磨削工序中使用时，该结构的刚性足够承受磨削过程中的径向切削力，不会出现夹持松动导致的工件让刀问题。针对部分带扁位的轴类零件，该V形夹也可配合角度垫块使用，完成特定角度的斜面加工定位，拓展了工装的使用场景。
