管道钻孔定位用钻杆夹持固定装置

　　在现场管道加工作业里，经常会遇到在圆管径向中心钻孔的需求，这类作业如果没有可靠的定位夹持结构，很容易出现钻头跑偏、孔位偏移、钻孔过程中管材晃动的问题，尤其是小规格孔径的加工，哪怕零点几毫米的偏差，都会导致后续装配无法对齐，甚至整段管材报废。这套钻杆夹具就是针对圆管中心钻孔场景设计的专用夹持定位结构，核心作用是在钻孔作业时牢牢抱紧穿入的圆管，同时为钻头提供精准的对位基准，保证钻头能够垂直对准管道的径向中心位置，加工出符合位置度要求的3/16英寸孔径。

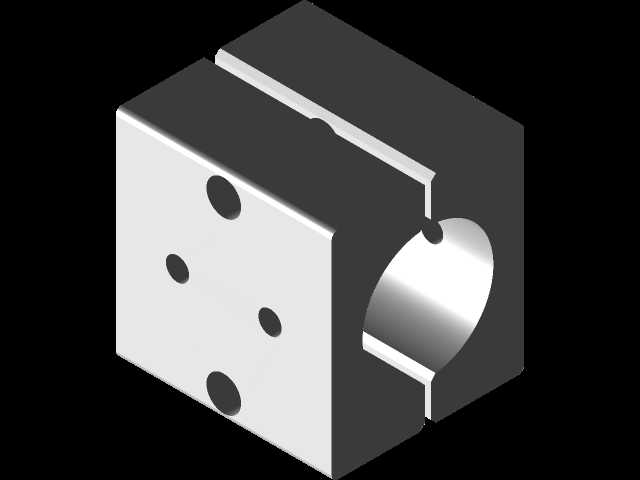

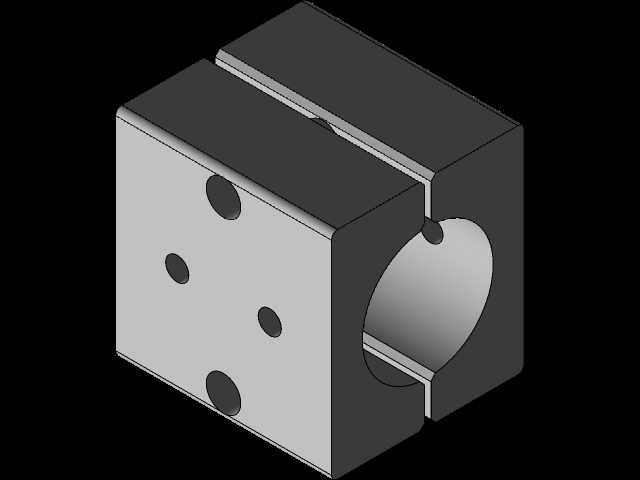

　　从结构设计逻辑来看，整套夹具采用分体对合式的块体结构，主体分为上下两个对夹的模块，中间加工有和待夹持圆管外径匹配的半圆形卡槽，两个模块对合之后刚好形成完整的圆形夹持通道，圆管可以从通道中穿入，调整到需要钻孔的位置后，通过上下分布的两个六角锁紧螺栓拧紧，就能让两个夹块牢牢抱紧管材，避免钻孔过程中管材出现轴向窜动或者径向转动。夹块的顶面设计有垂直于夹持通道中心的钻头导向定位结构，能够让钻头沿着垂直于管道轴线的方向进给，完全对准管道的径向中心，从根源上避免钻孔偏斜的问题。

　　考虑到小批量现场作业的快速制作需求，这套夹具体的结构完全适配增材制造的加工工艺，没有复杂的倒扣或者需要后续二次加工的装配结构，打印完成之后只需要装配标准的六角螺栓就可以直接投入使用，不需要额外的铣削、钻削工序。夹块的外形采用方正的立方体结构，整体外部轮廓没有突出的尖锐结构，放置在工作台面上的时候能够保持稳定，钻孔过程中不会因为钻头的进给作用力出现侧翻或者滑移。夹块的壁厚设计充分考虑了3D打印材料的结构强度，在螺栓锁紧的位置做了局部加厚处理，避免拧紧螺栓的时候夹块出现开裂变形，同时在钻头进给的对应位置预留了足够的排屑空间，钻孔产生的金属切屑不会堆积在夹块内部影响夹持精度。

　　在安装边界方面，这套夹具的夹持通道尺寸适配常用规格的圆管外径，整体外部尺寸控制在小巧的范围内，既可以手持操作完成小批量管材的钻孔作业，也可以通过夹块侧面的安装孔固定在工作台或者钻床台面上，适配台式钻床、手持电钻等多种钻孔设备的使用场景。和传统的台虎钳夹持加划线定位的作业方式相比，这套专用夹具不需要提前在管材表面划线找正，只需要将管材穿入夹块的通道，拧紧锁紧螺栓，就可以直接对准钻头开始钻孔，能够大幅缩短单根管材的钻孔准备时间，同时孔位的位置度一致性远高于人工划线找正的加工方式，尤其适合多根同规格管材的批量钻孔作业。

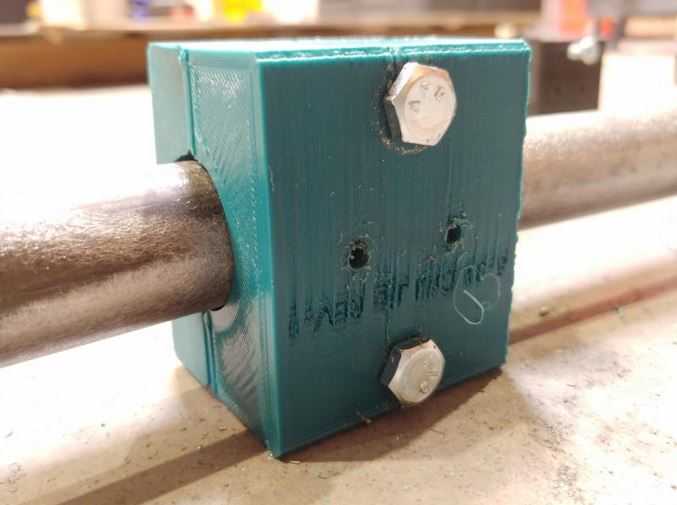

　　在实际使用过程中，当需要在管道中心钻3/16的孔时，只需要将待加工的圆管从夹块的中间通道穿入，调整到需要钻孔的轴向位置，依次拧紧上下两个锁紧螺栓，确认夹块和管材之间没有相对晃动之后，将钻头对准夹块顶面的定位位置，就可以开始进给钻孔。夹块的结构能够在钻头钻穿管壁的时候提供足够的支撑力，避免钻头钻穿瞬间管材出现变形，同时方正的外形可以很方便地靠在钻床的定位挡块上，不需要反复调整夹块的垂直角度，进一步提升钻孔作业的效率。夹块和管材接触的卡槽内壁可以根据实际使用需求增加防滑纹路，进一步提升夹持的摩擦力，即使是表面比较光滑的金属管材，也能在钻孔扭矩的作用下保持稳定，不会出现管材跟转的问题。
