3D打印无线电电源安装固定夹结构

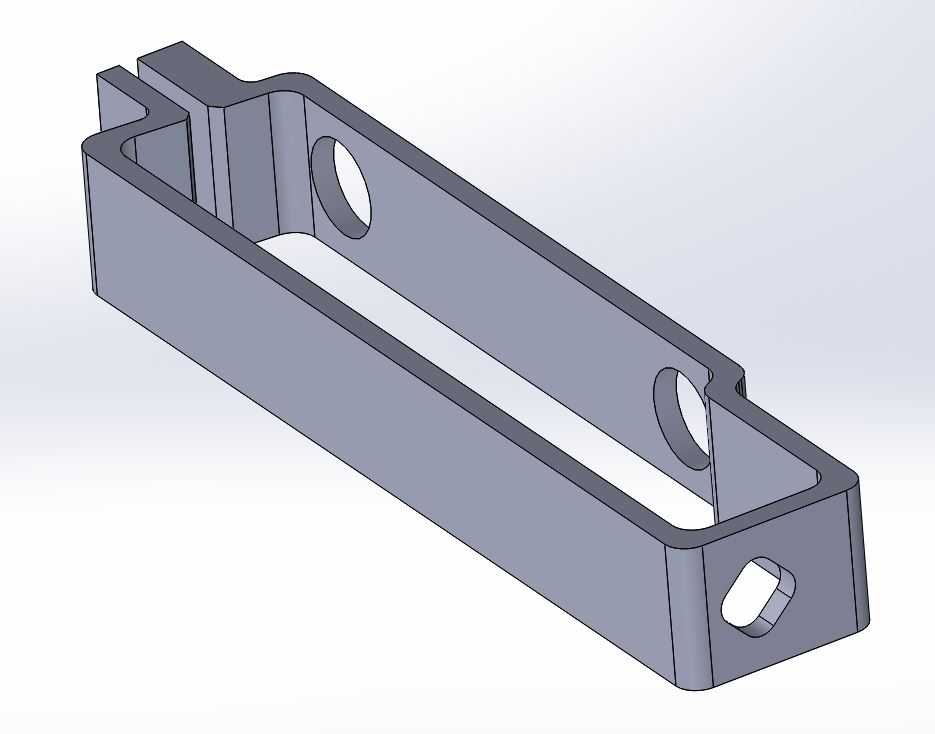

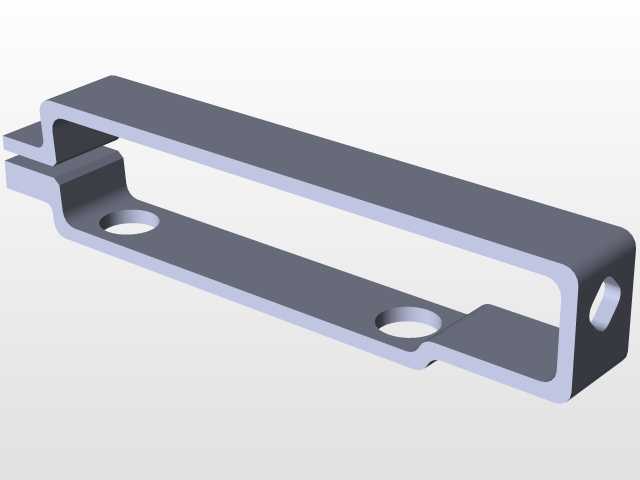

　　在移动机器人、竞技类机器人的电气系统搭建过程中，无线电模块的供电电源固定一直是容易被忽略但直接影响设备运行稳定性的细节——赛场或作业场景中的持续振动、急停换向带来的惯性冲击，很容易让未做可靠固定的电源出现移位、接线拉扯松脱的问题，轻则信号中断，重则导致设备失控。这款固定夹正是针对这类场景设计的专用夹持构件，适配FRC等竞技机器人常用的无线电供电电源外形，可直接通过3D打印制作，无需开模，小批量制作或单件定制的成本极低，也方便设计人员根据实际装机空间做快速迭代调整。从结构设计来看，整体采用长槽型包覆式结构，主体空腔完全匹配对应电源的外轮廓尺寸，内壁与电源外壳之间预留0.2mm的装配间隙，既可以保证电源顺利推入安装，

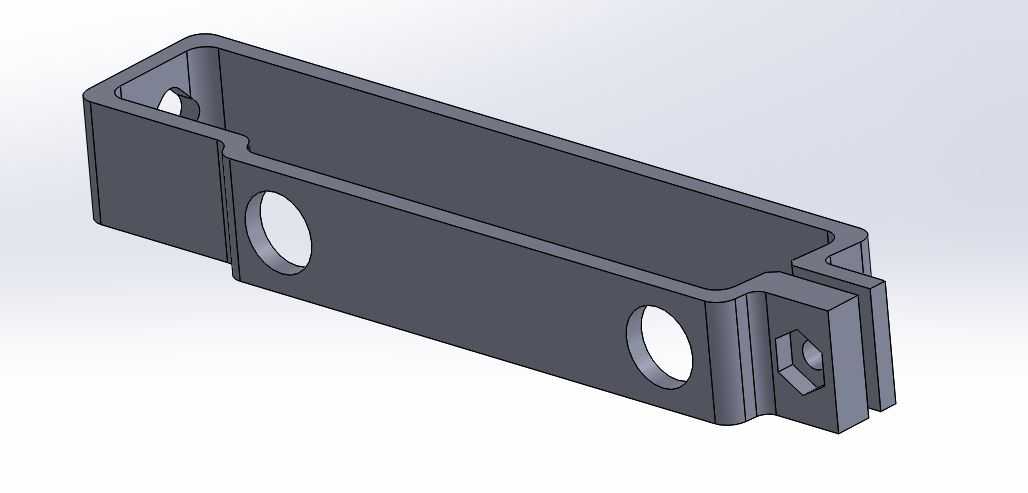

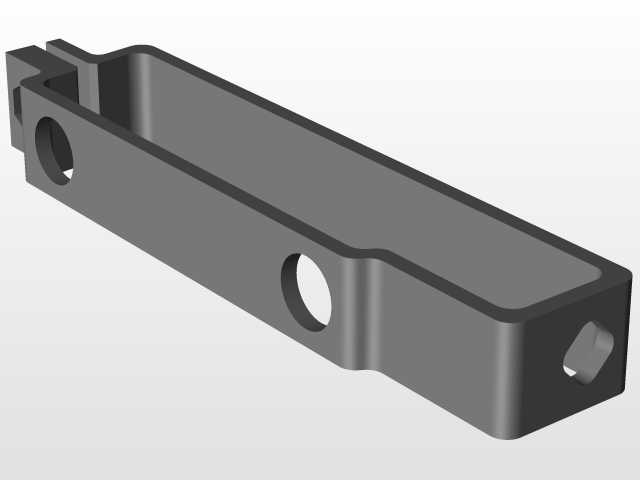

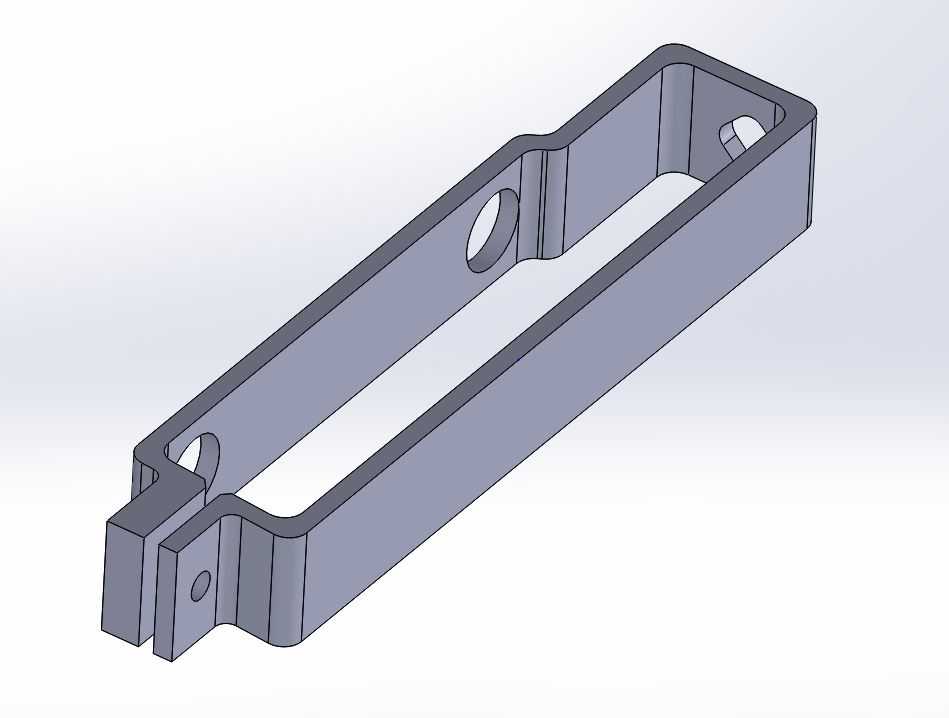

　　又能通过槽体的周向包覆限制电源的横向、垂向窜动，避免振动过程中电源在夹体内晃动。夹体一侧伸出的安装耳上设计了两个同轴的圆形安装孔，可配合M3或者M4规格的螺丝将整个夹体固定在机器人的铝型材框架或者碳纤维安装板上，安装孔的孔位做了沉台设计，螺丝头可以完全沉入沉台内，不会突出夹体表面刮蹭周边的线束或者其他构件。夹体端部的卡接结构做了分叉式开槽设计，槽宽预留了足够的弹性变形量，当电源推入夹体到指定位置时，端部的卡扣会自动卡入电源外壳对应的定位凹槽内，形成轴向的限位，不需要额外的绑带或者压块就可以防止电源从夹体开口端滑出，拆卸时只需要轻轻按压分叉的卡扣臂就可以解除限位，快速抽出电源，兼顾了固定可靠性和拆装便捷性。在安装边界的考量上，

　　夹体的整体外轮廓做了圆角过渡处理，所有棱角位置都做了R1以上的圆角，既可以减少3D打印过程中的应力集中，避免打印件出现层间开裂的问题，也可以防止安装维护时尖锐棱角划伤操作人员。夹体侧壁的厚度统一设置为2.5mm，采用PLA或者PETG材料打印时，这个厚度既可以提供足够的结构强度，承受机器人运动过程中的冲击载荷，又不会过多占用安装空间，整体重量控制在15g以内，不会给机器人带来额外的负重负担。夹体上的安装孔中心距经过匹配常用的铝型材安装孔间距设计，可以直接兼容20系列铝型材的安装槽位，不需要额外做转接板，大幅降低装机的复杂度。实际应用中，这类固定夹除了用于竞技机器人的无线电电源固定，也可以适配同尺寸的其他小型电气模块，

　　比如车载的小型稳压模块、信号接收模块的固定，只需要根据模块的实际外形对空腔尺寸做小幅调整就可以直接使用。设计过程中特意规避了传统金属固定夹需要折弯、焊接的加工工序，整个零件没有复杂的曲面或者倒扣结构，采用普通FDM3D打印机就可以直接打印，不需要添加支撑结构，打印完成后只需要去除少量的打印毛刺就可以直接装机使用，打印成功率高，单件打印时间可以控制在40分钟以内，非常适合样机试制阶段的快速迭代。在结构强度校核层面，针对夹体的卡扣位置做了专门的加厚处理，卡扣根部的圆角做了加大设计，避免反复拆装过程中卡扣出现断裂，经过实际测试，采用PETG材料打印的固定夹，可以承受100次以上的反复拆装不会出现塑性变形或者断裂，完全满足机器人整个赛季的使用需求。夹体的空腔内壁没有做多余的防滑纹路设计，避免增加电源推入时的阻力，同时也防止纹路位置积存灰尘或者水汽，影响电源的散热，电源装入后，夹体的上下壁和电源外壳之间保留了微小的通风间隙，可以保证电源工作过程中产生的热量顺利散出，避免长时间工作出现过热的问题。
