高转矩负载行星齿轮减速机结构模型

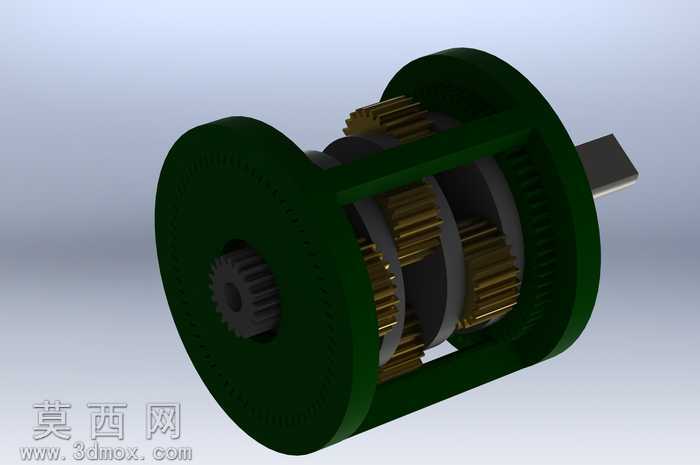

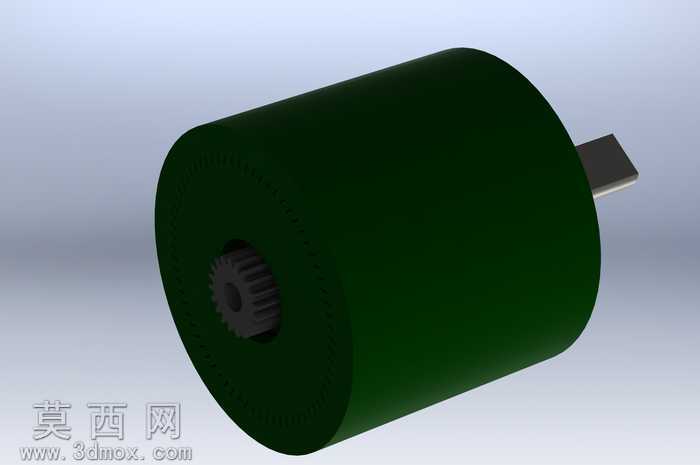

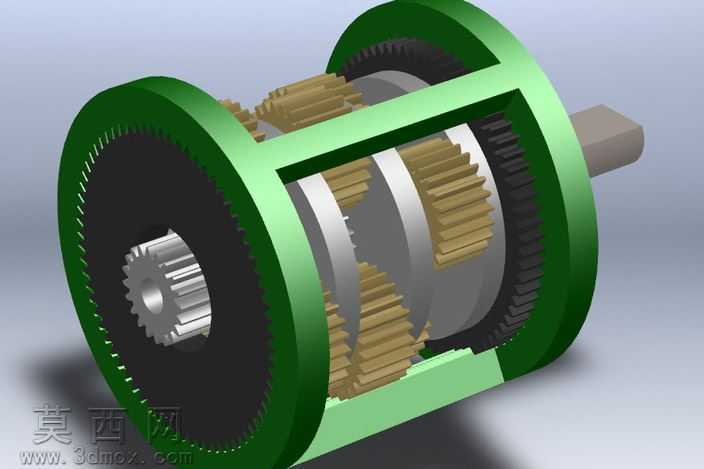

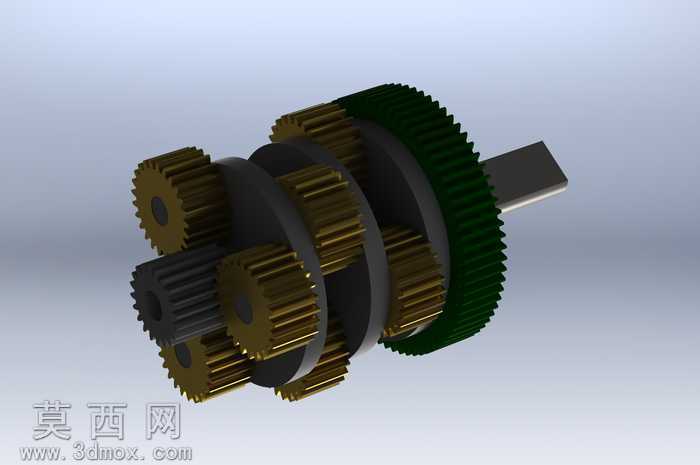

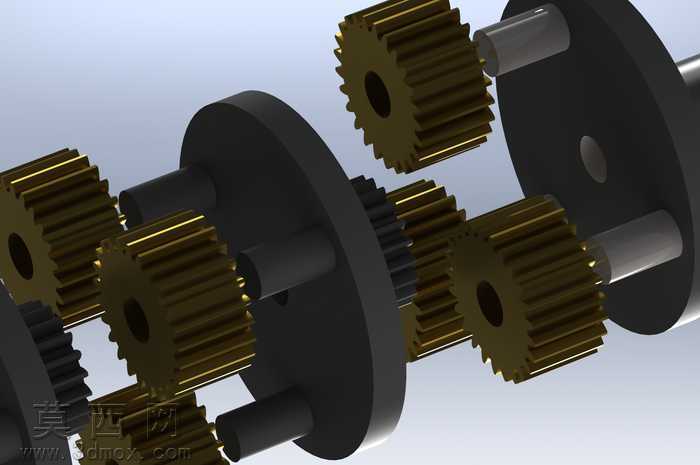

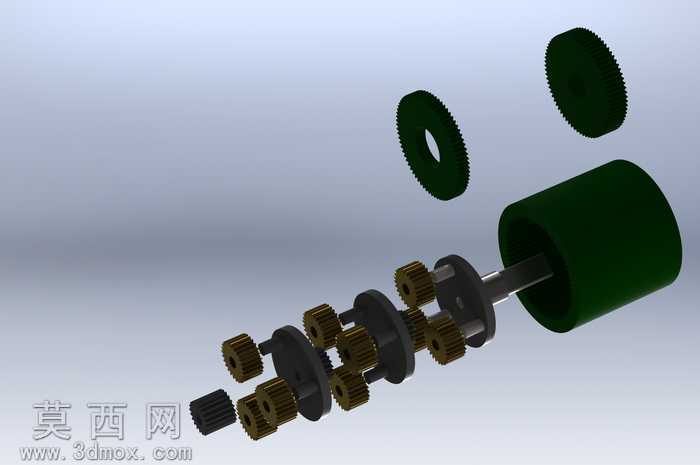

本行星齿轮减速机三维模型采用SolidWorks完成全参数化建模，整体围绕行星轮系的核心传动逻辑展开结构设计，完整还原了多级行星传动的装配关系。建模过程中首先完成中心太阳轮的参数绘制，依据传动比要求匹配行星轮的齿数、模数与齿形参数，保证内齿圈与行星轮、太阳轮的啮合间隙控制在合理公差范围内，所有轮齿均采用渐开线齿形精确绘制，还原真实齿轮的啮合接触特征。模型中行星架采用盘式对称结构设计，三个行星轮通过销轴均匀分布在行星架的安装位上，销轴与行星轮、行星架的配合关系完整呈现，同时还原了输入端、输出端的轴段结构，包括轴肩定位、安装平面等细节特征。材质渲染阶段，对传动齿轮部分赋予金属铜色质感材质，模拟合金齿轮的金属光泽与加工纹理，行星架、支撑盘类零件赋予哑光黑色金属材质，区分不同功能部件的视觉层次，销轴类零件赋予亮面钢材材质，还原传动轴的加工表面质感，整体渲染效果清晰区分各部件的装配边界，直观展现轮系的层级传动关系。设计思路上围绕高转矩负载的使用场景，采用多级行星轮系串联的结构形式，通过功率分流的传动方式让多个行星轮共同分担输入载荷，有效降低单对齿轮的啮合受力，适配高转矩工况下的传动需求，同时保证整体结构的紧凑性，相比普通定轴轮系减速机在同体积下可实现更大的传动比与更高的承载能力。建模过程中对所有装配配合关系进行了校验，确保行星轮可绕销轴自由转动、行星架可围绕中心轴线平稳回转，无结构干涉问题，完整呈现行星减速机的内部传动构造，可用于机械结构教学、传动方案演示、产品设计参考等场景，清晰展现行星减速机构的核心传动原理与结构组成特点。
