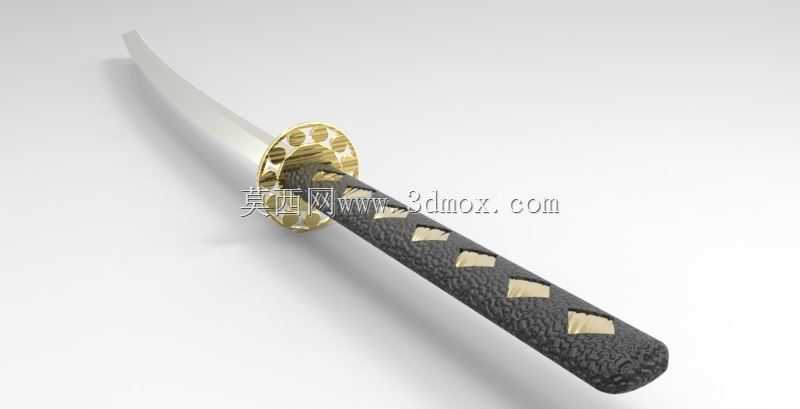

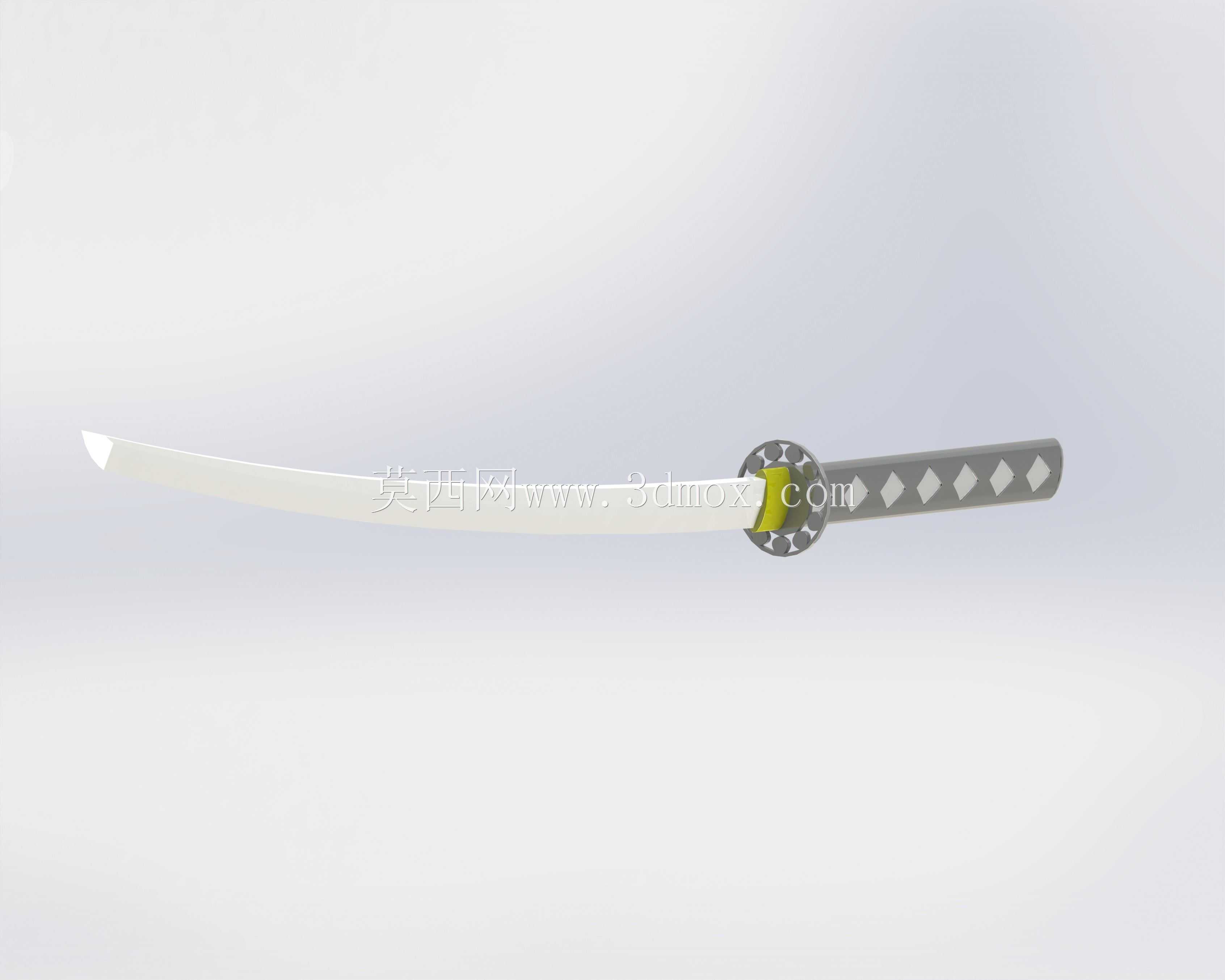

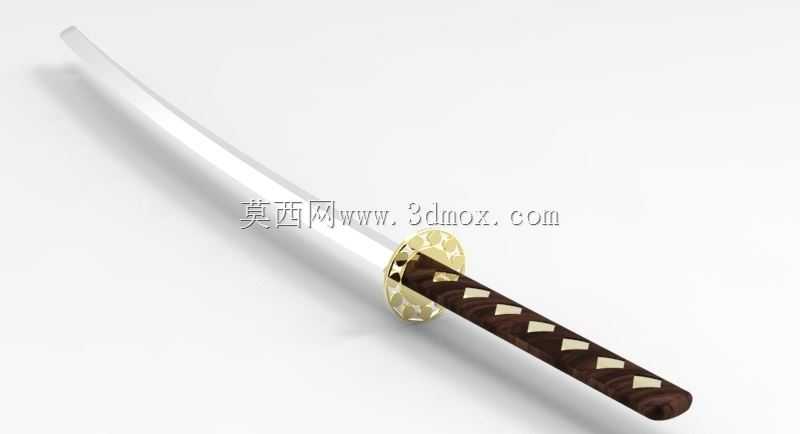

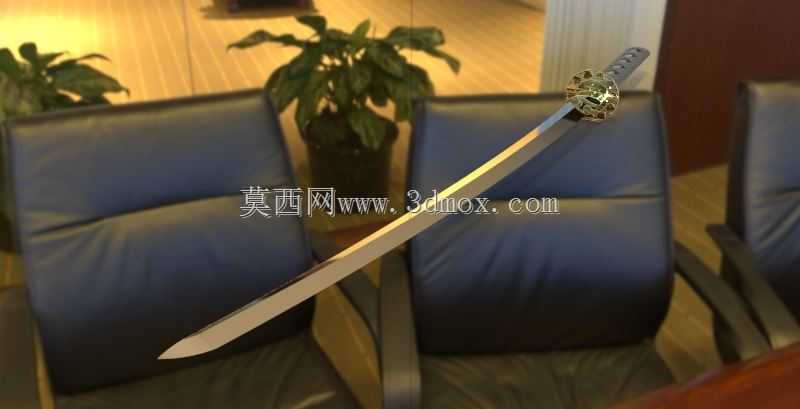

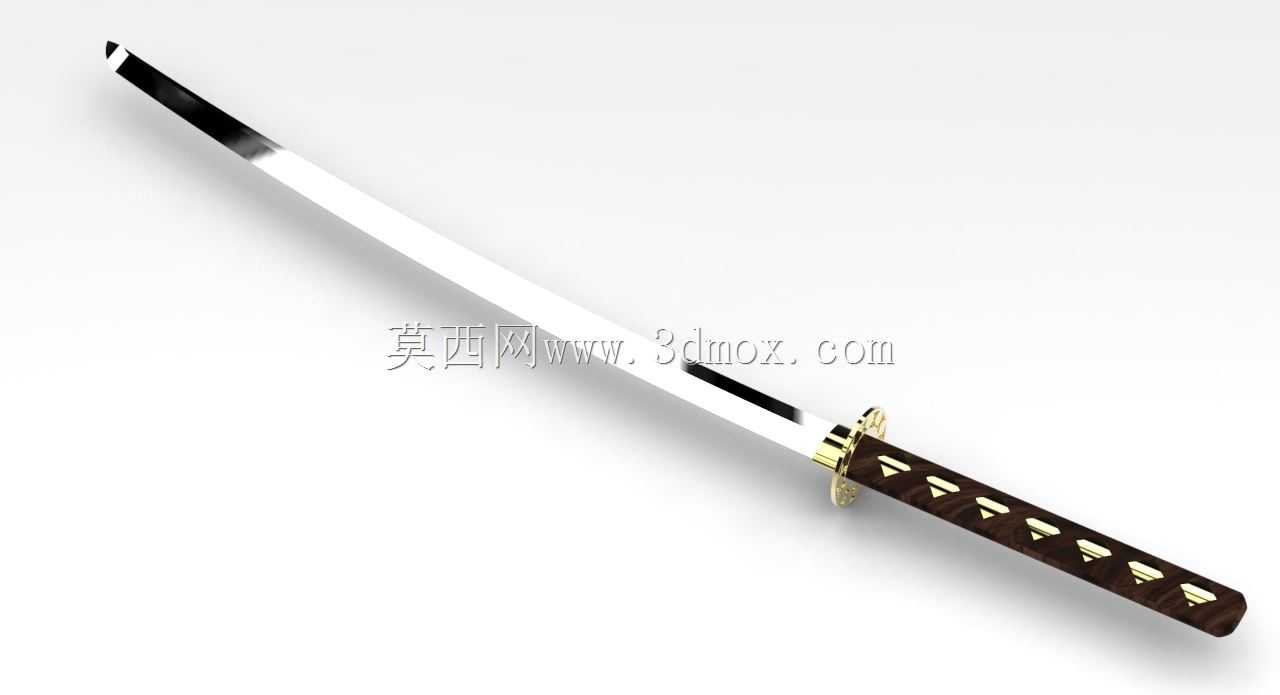

日式武士刀结构三维数字建模作品

　　本次建模的日式武士刀结构，在冷兵器文创复刻、影视道具前置设计、传统工艺数字化留存领域都有实际应用价值，很多影视剧组在做道具打样前，都会先用三维模型核对结构比例，避免实体打样时出现刀身配重失衡、握持手感偏差的问题，传统刀剑工坊也会借助这类三维结构数据，调整手工锻打的刀身弧度与柄部适配尺寸，减少反复试做的材料损耗。从实际功能特性来看，该结构还原了武士刀的核心受力逻辑，刀身采用带自然弧度的狭长截面，靠近刀镡的位置做了厚度渐变处理，劈砍时应力会顺着刀身弧度分散到柄部，不会在刀根位置出现应力集中断裂的问题；刀镡部分采用多孔镂空结构，一方面能减轻整刀的自重，另一方面在握持时可以阻挡手部向前滑向刀刃，同时镂空结构也能平衡刀身前后的配重比，

　　让整刀的重心落在刀镡前方2厘米左右的位置，刚好符合实战握持时的发力习惯，不会出现头重脚轻或者尾部坠手的问题。设计过程中没有照搬现成的测绘数据，而是先从人体工程学边界倒推尺寸，首先确定柄部的握持周长为110毫米，刚好适配成年男性单手握持的围度，柄部表面的菱形防滑凹槽深度控制在1.2毫米，既不会因为凹槽过深硌手，也能保证缠绳后有足够的摩擦力，挥砍时不会打滑；刀身的总长度控制在72厘米，弧度半径设定为180厘米，这个弧度下刀身的劈砍轨迹刚好贴合人体挥臂的自然弧线，不需要额外调整手腕角度就能完成顺畅的劈砍动作，刀身的厚度从刀根的7毫米逐步过渡到刀尖的2毫米，保证刀根位置有足够的结构强度承受冲击，刀尖位置保持足够的锋利度完成穿刺动作。

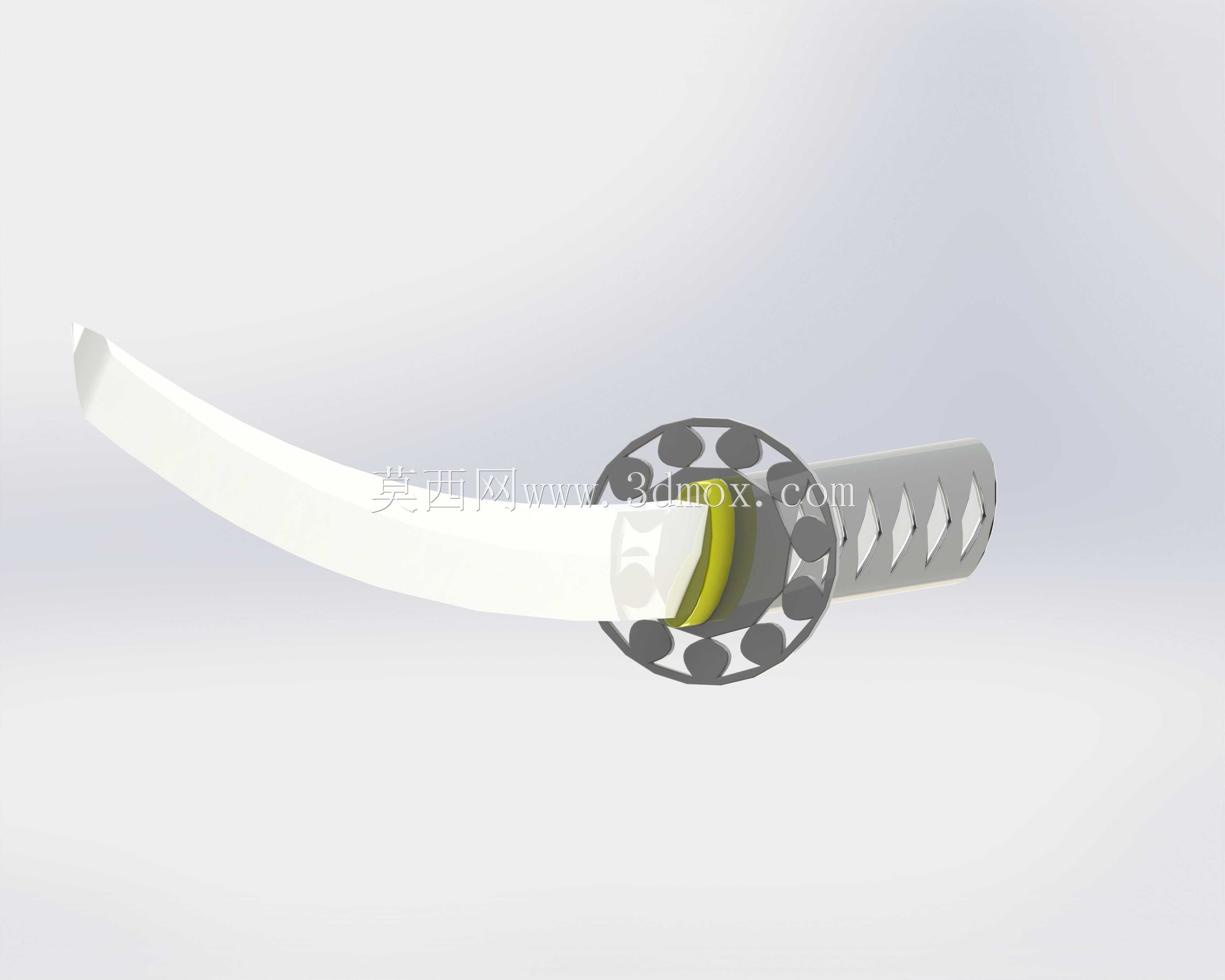

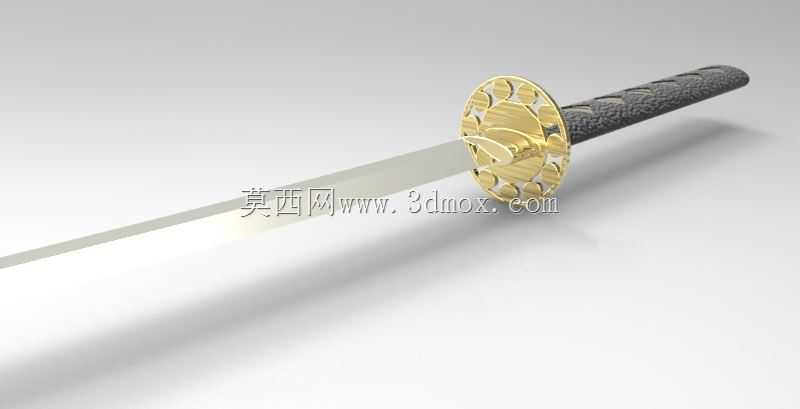

　　刀镡的安装边界做了精准的公差配合设计，中心的刀身穿过孔尺寸比刀根厚度大0.1毫米，装配时可以通过木楔或者铜楔完成紧配，不会出现刀身晃动的问题，刀镡的外圆直径设定为80毫米，刚好超过成年男性手掌的宽度，格挡时能有效保护手部，镂空孔的位置做了等距圆周排布，每个孔的边缘都做了R0.5的圆角处理，避免应力集中导致刀镡受冲击时开裂。柄部的末端做了15度的内收斜角，装配柄头时可以形成自锁结构，不需要额外的固定销就能保证柄头不会在挥砍过程中脱落，刀身靠近刀镡的位置做了10毫米长的无刃区，也就是俗称的鎺区，这个区域是刀身与刀镡、刀鞘配合的定位段，表面粗糙度要求控制在Ra1.6以内，保证入鞘时顺畅无卡顿，同时不会因为间隙过大导致刀鞘晃动。

　　在建模过程中特意规避了传统刀剑建模常见的结构错误，比如很多模型会把刀身弧度做的过于夸张，导致实际配重完全偏离可用范围，或是把刀镡做的过薄，受冲击时容易变形，本次建模时每一处结构尺寸都对应实际使用场景的受力要求，比如刀身的开刃角度设定为22度，这个角度下刀刃既有足够的锋利度，又不会因为刃口过薄在劈砍硬物时出现卷刃问题；刀鞘的内壁与刀身之间预留了0.3毫米的间隙，避免刀身入鞘后因为热胀冷缩出现卡滞，鞘口位置做了2毫米的加厚段，提升鞘口的耐磨度，长期插拔也不会出现鞘口磨损变形的问题。从安装适配的角度来看，该模型的所有配合面都采用了基准统一的设计思路，以刀身的中心轴线为唯一装配基准，刀镡、柄部、刀鞘、柄头的中心孔都与该基准保持同轴，装配时不会出现不同心导致的装配应力，后续如果要做3D打印验证或者CNC加工实体样件，不需要额外调整尺寸就能直接导出加工程序，刀身部分如果采用金属材料加工，可以直接在模型基础上预留锻打余量和热处理变形量，不需要重新构建基础曲面。很多刀剑爱好者在复刻古刀时，往往会因为没有准确的三维结构数据，只能靠照片估算比例，做出来的成品要么比例失调，要么配重不合理，无法实际握持使用，这类精准的结构模型可以作为复刻的基准参考，在模型上调整好所有尺寸比例后再进行实体制作，能大幅降低复刻的试错成本，同时也能为传统冷兵器的结构研究提供数字化的留存资料，避免一些传统制刀的结构细节随着老工匠的退休而失传。
