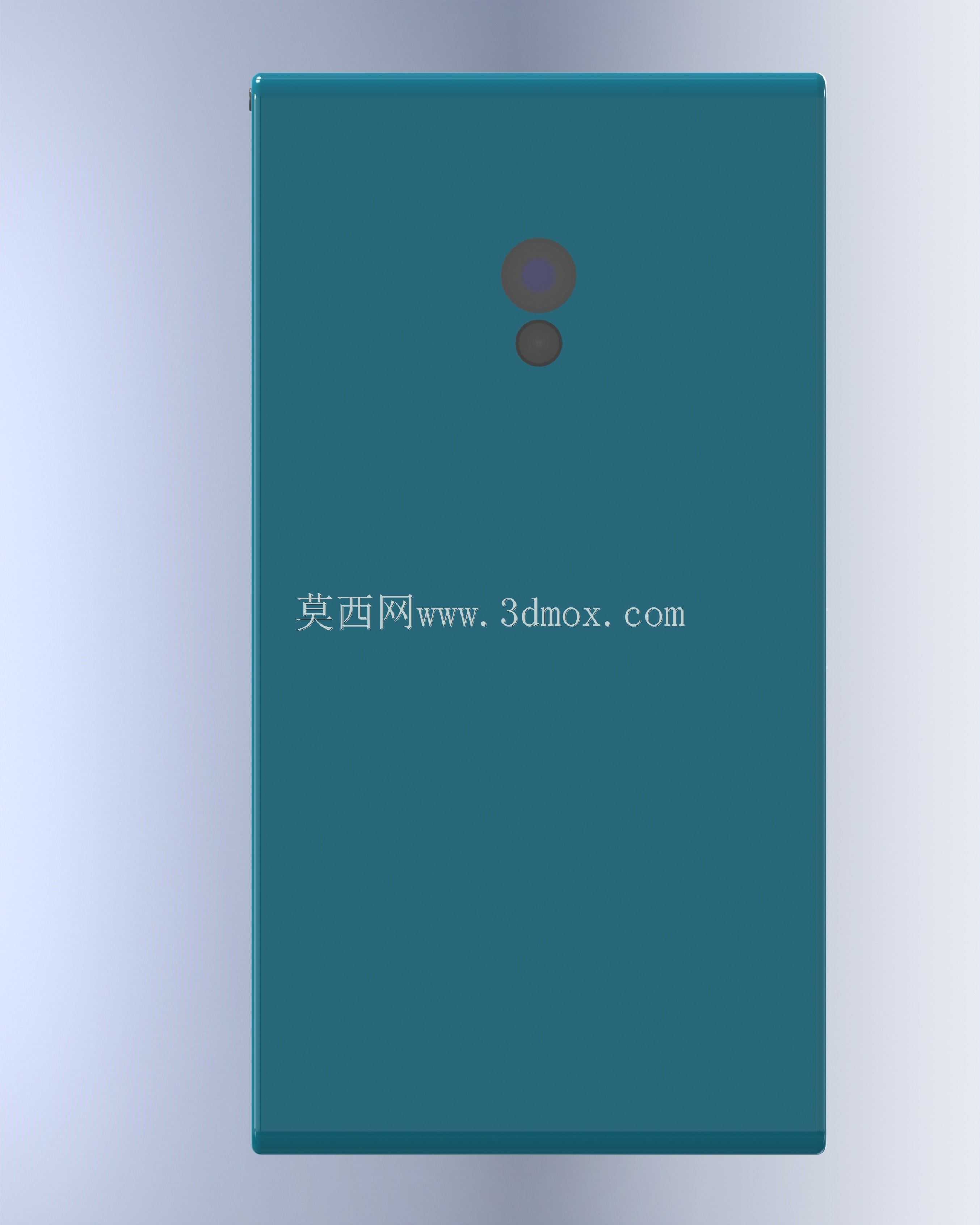

直板智能手机背面结构三维数模

　　日常做消费电子结构设计时，这类直板手机的背面结构建模是很常见的练习与落地参考项，先从实际使用场景来说，这类结构主要服务于日常手持移动通讯场景，需要兼顾单手握持的触感、后置成像模组的布局防护、机身内部堆叠的空间预留，还有日常放置时的耐磨防刮需求。做这个结构建模的时候，首先要考虑的是安装边界，整机背面的弧度处理不能突兀，侧边过渡的R角要匹配中框的衔接公差，避免组装后出现段差硌手的问题，后置摄像头的凸起区域要做单独的限位结构，凸起高度要控制在日常平放桌面时不会让机身出现明显晃动的范围，同时摄像头装饰圈的配合间隙要预留0.1mm左右的装配公差，避免后期组装出现偏位。从设计思路上看，背面主体采用大面平整的结构，

　　是为了兼顾电池后盖的加工成型便利性，不管是采用玻璃材质还是复合板材，大面平缓的曲面都能降低成型时的内应力，减少后期使用中出现开裂的概率，摄像头区域的下沉式台阶设计，一方面是为了给镜头模组、闪光灯元件留出足够的安装空间，另一方面也能在视觉上弱化凸起的突兀感，同时台阶边缘做微小的倒角处理，避免日常使用中积灰或者磕碰掉漆。实际用途上，这个背面结构不仅是机身的防护外壳，还要承担无线充电线圈的承载、NFC天线的布设空间，所以建模时要在背面内侧预留对应的线圈安装槽位，槽位的深度要匹配线圈的厚度，保证组装后线圈和后盖内表面的距离符合无线充电的效率要求，不能出现距离过远导致充电效率骤降的问题。外形尺寸方面，整机背面的宽度控制在75mm左右，

　　适配多数成年人单手握持的掌宽范围，长度控制在158mm上下，兼顾屏幕显示面积和手持的平衡感，厚度方向从摄像头凸起最高点到后盖平面的落差控制在1.8mm以内，避免凸起过高导致日常使用中镜头被剐蹭的概率提升。建模过程中还要考虑后盖和中框的配合结构，后盖边缘的卡扣位要均匀分布，卡扣的咬合深度控制在0.3mm，既保证组装后的连接强度，也方便后期售后拆解维修，同时在边角位置预留对应的定位柱孔，和中框上的定位柱配合，保证组装时的对位精度，避免出现后盖偏移、缝隙不均的问题。另外背面的标识区域做微凹的处理，方便后期丝印或者镭雕品牌信息，凹下的深度控制在0.05mm，不会影响背面的整体触感，也能避免标识被日常摩擦快速磨损。从结构强度角度考虑，

　　后盖四个边角的位置做了局部加厚处理，因为日常跌落时边角是最先接触受力的位置，加厚0.2mm的结构能提升边角的抗冲击能力，减少跌落时后盖碎裂的风险，同时摄像头区域的周边做了一圈加强筋，连接到后盖内侧的主加强筋结构上，避免镜头区域受挤压出现变形，影响成像的对焦精度。还要考虑日常使用的散热需求，后盖内侧对应主板处理器的位置预留了散热石墨片的贴装区域，区域的平面度要控制在0.02mm以内，保证石墨片能完全贴合，提升热传导的效率，避免处理器高负载运行时热量堆积导致降频。整个建模过程没有做多余的异形结构，都是围绕实际量产的装配需求、使用体验、结构可靠性来搭建的，每一处曲面的过渡、每一个台阶的高度、每一处卡扣的位置，都对应实际生产中的工艺要求和使用中的实际痛点，比如背面边缘的弧度从靠近中框的位置开始缓慢收弧，握持时手指接触的位置刚好是弧面最贴合指腹的区域，长时间握持也不会出现硌手的压痕，摄像头凸起的边缘做了高光倒角处理，既能提升外观的精致感，也能避免尖锐边角磕碰时出现崩边的问题。
