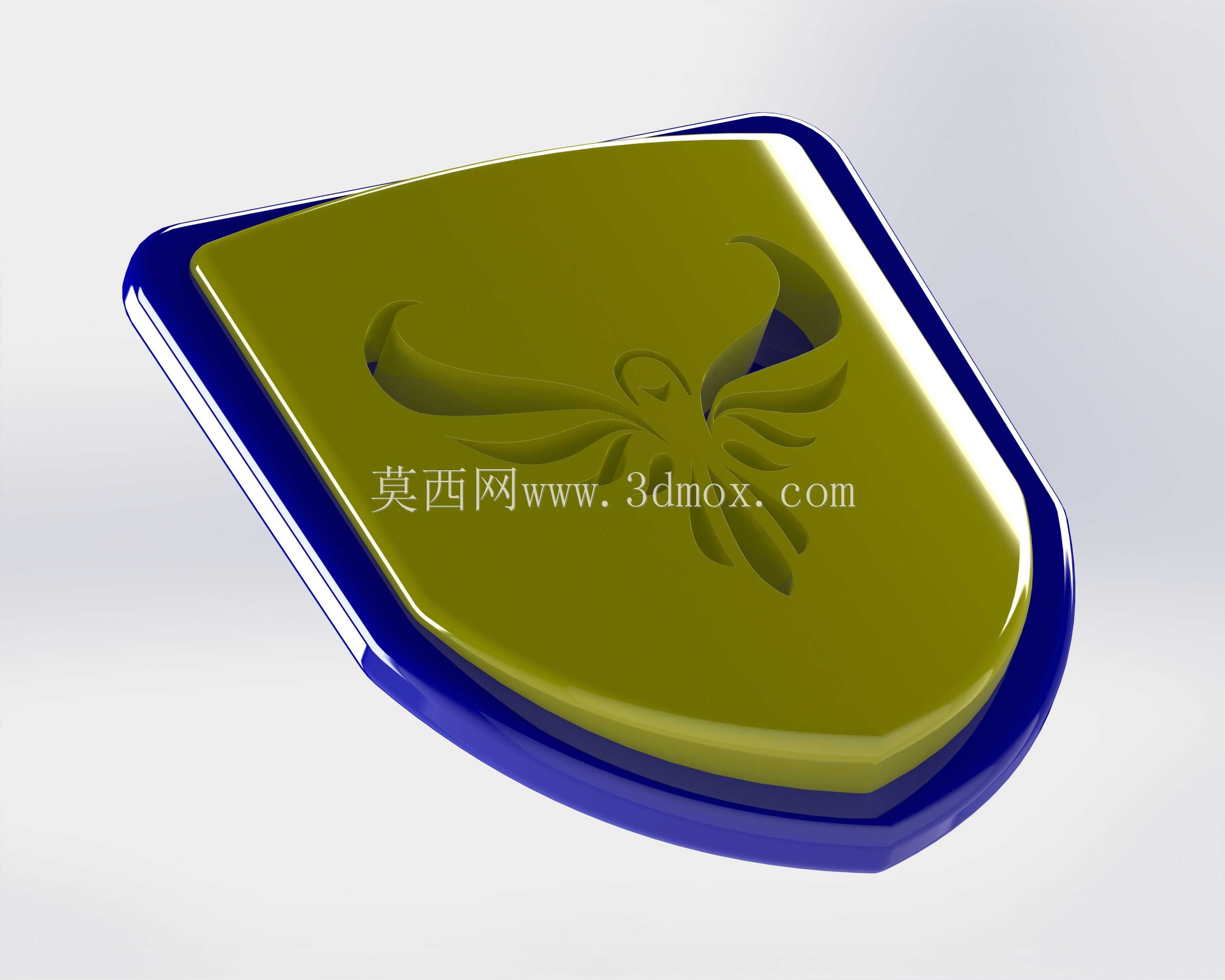

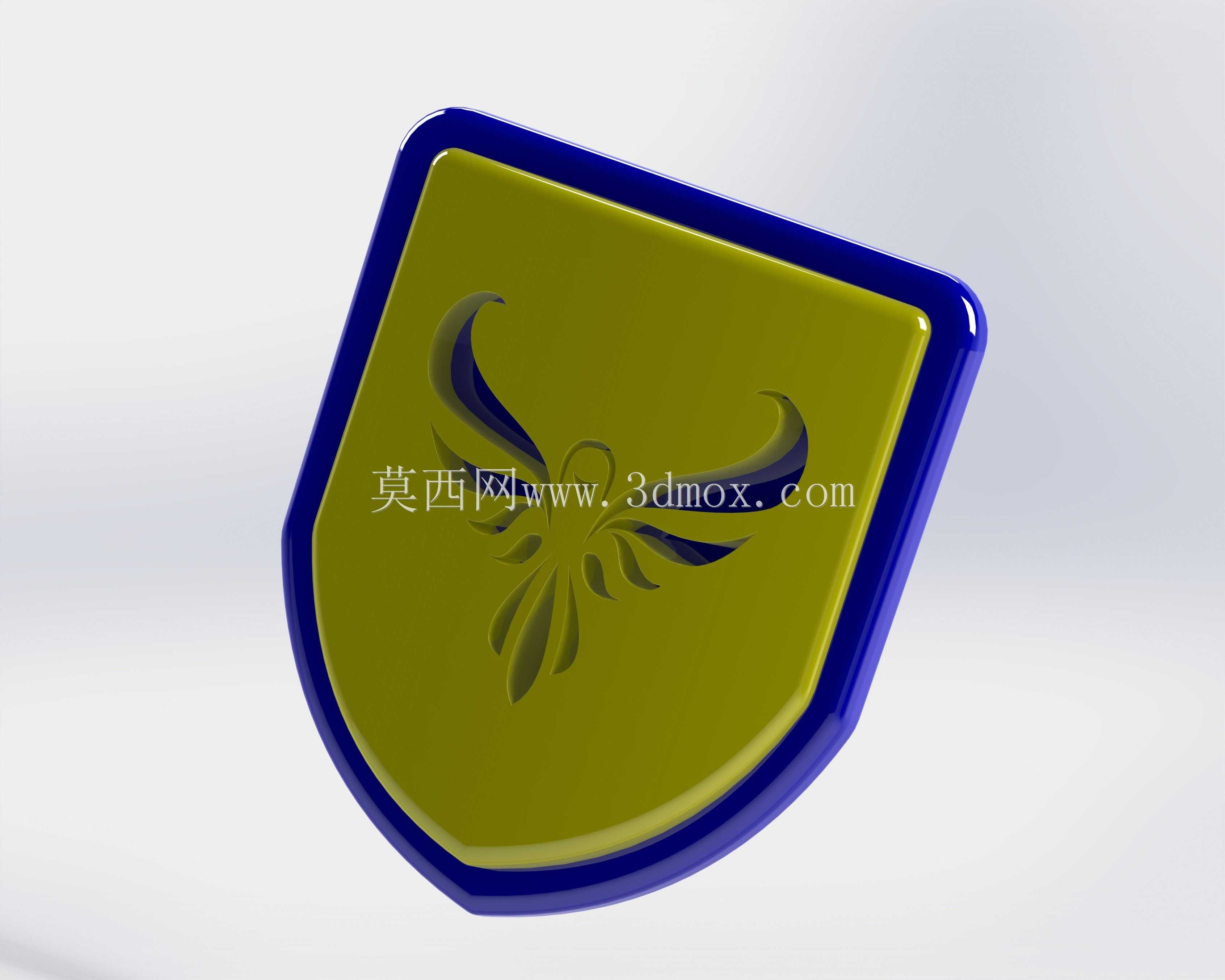

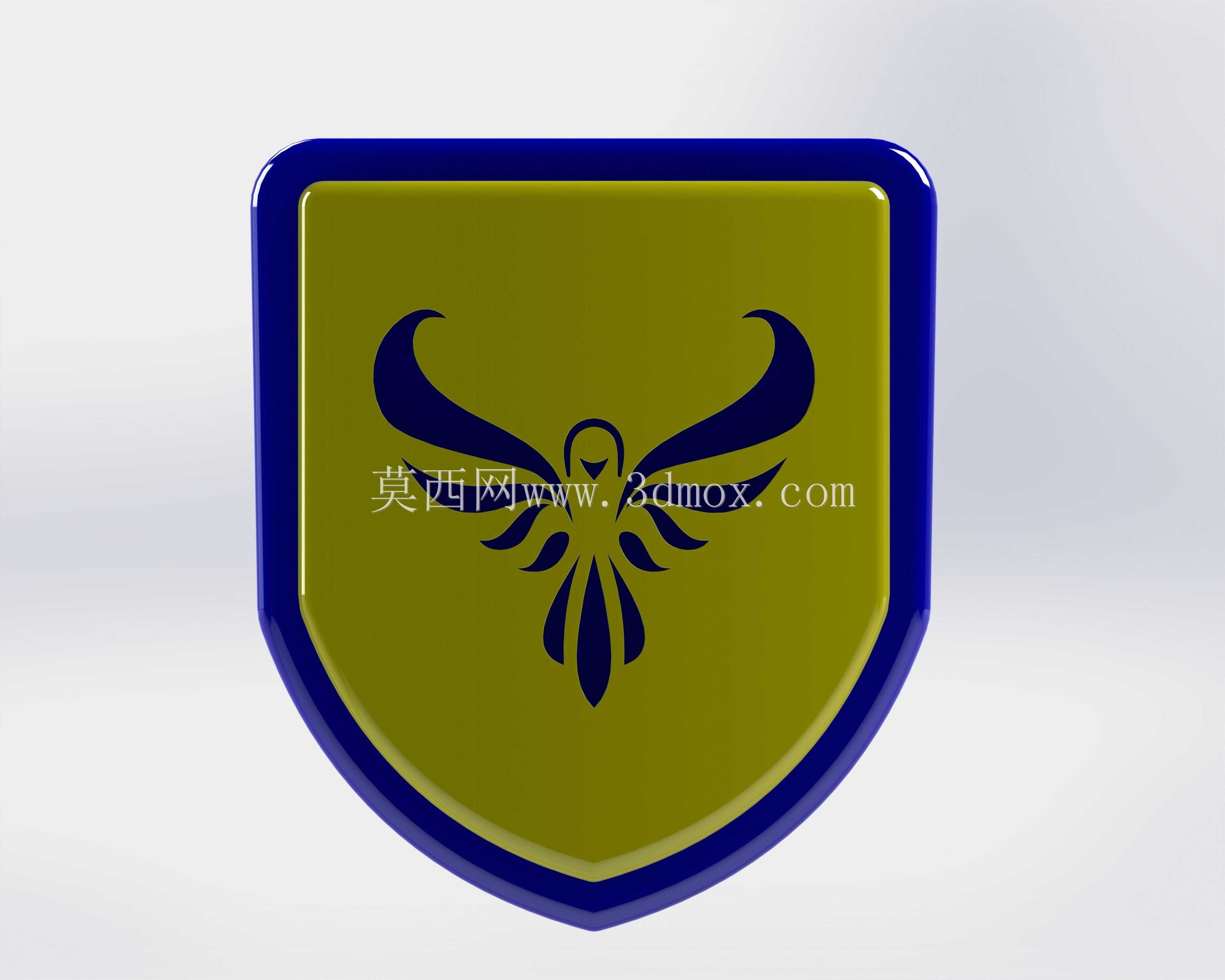

橄榄绿盾形鸽子标识立体造型设计

　　这款盾形鸽子标识立体构件，在实际工程应用中多作为设备外观装饰件、品牌标识固定件使用，常见于特种作业车辆外饰、户外公共设施标识安装、定制化机电设备的品牌铭牌配套场景，也可适配文创类金属摆件的主体结构加工需求。从结构设计逻辑来看，整体采用外框与内芯分层的结构思路，外层盾形边框做了R3.5的圆角过渡处理，避免尖锐边角在安装、运输过程中出现磕碰划伤的问题，边框厚度设置为6mm，既保证了整体结构的抗形变能力，也能在注塑、金属压铸等不同加工工艺下保证充型完整，不会出现薄壁缺料的加工缺陷。内芯区域为橄榄绿色的盾形承载面，表面做了微弧面处理，弧度控制在1.2°，既可以避免平面结构容易积灰、积水的问题，

　　也能让表面印刷或蚀刻的鸽子纹样在不同光线角度下都有清晰的视觉呈现，不会因为平面反光导致标识识别度下降。中心的鸽子纹样采用对称式布局，翅膀展开角度为128°，尾羽部分做了三层递进的收窄设计，纹样凸起高度为1.2mm，这个高度既可以保证纹样触摸时有清晰的立体感，也不会因为凸起过高在清洁过程中出现勾挂杂物、积留污渍的问题，同时在模具加工时，这个拔模高度也能保证1°的拔模斜度下顺利脱模，不会出现粘模、纹样拉伤的生产问题。从安装边界尺寸来看，整体盾形构件的总高度为128mm，总宽度为112mm，安装孔位预留在盾形底部的两个隐藏式点位，孔距为72mm，采用M4的沉头孔设计，安装后螺丝头部完全沉入构件内部，不会破坏外表面的整体视觉完整性，

　　安装时距离安装基面的预留间隙为0.2mm，配合背面的3M背胶槽位，可以实现螺丝加背胶的双重固定，在户外风速不超过32m/s的环境下不会出现脱落、移位的问题。在实际选型适配过程中，这类标识构件如果用于户外设备配套，外层边框建议采用ABS加UV涂层的材质，或者采用304不锈钢抛光镀蓝的工艺处理，内芯橄榄绿区域可以采用喷塑或者阳极氧化的工艺实现色彩呈现，中心鸽子纹样如果是金属加工可以采用蚀刻填漆的工艺，如果是注塑加工可以采用双色注塑的方式实现色彩区分，不需要后续二次喷涂，提升生产效率的同时也能避免长期使用后漆层脱落的问题。设计过程中特意规避了传统平面标识容易出现的翘边、褪色问题，整体结构的加强筋设置在背面非外观面，筋位厚度为2mm，

　　间距为15mm，既可以减少大平面结构的缩水变形问题，也不会增加过多的整体重量，单构件的整体重量控制在85g左右，不管是粘贴还是螺丝固定，都不会对安装基面造成过大的负载。另外在边角处理上，所有非安装面的锐边都做了R0.8的倒钝处理，安装人员在装配过程中不会被锐边划伤，后期设备维护清洁时，也不会因为边角过于锋利刮破清洁抹布，提升后期运维的便利性。纹样的对称度公差控制在0.1mm以内，保证中心鸽子图案不会出现偏移、不对称的视觉问题，不管是近距离观察还是远距离识别，都能呈现规整的视觉效果，适配品牌标识对识别精度的要求。
