农用复式弹齿整地作业部件结构设计

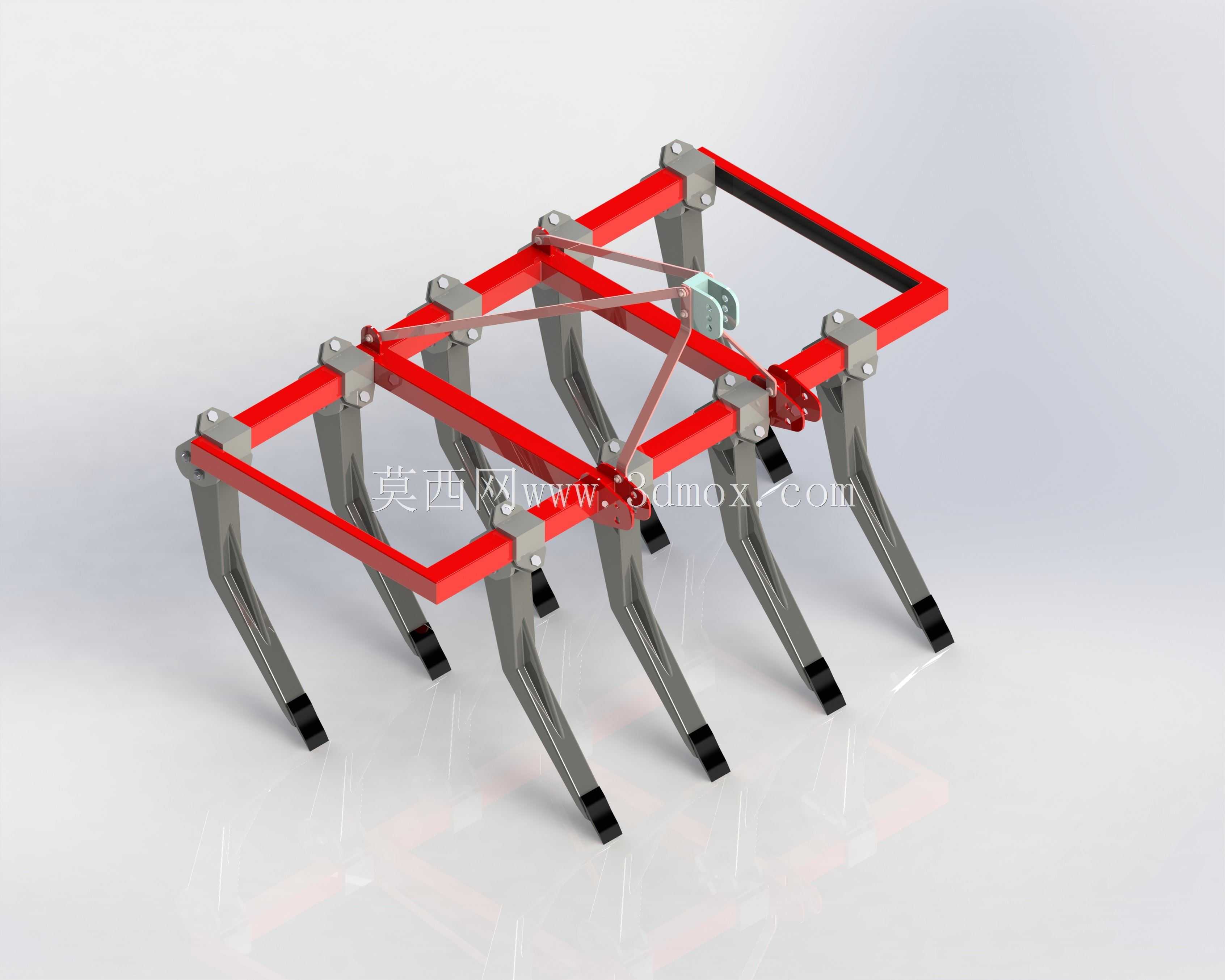

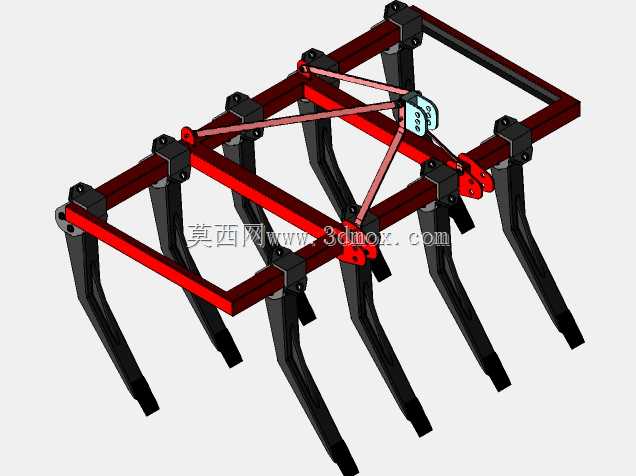

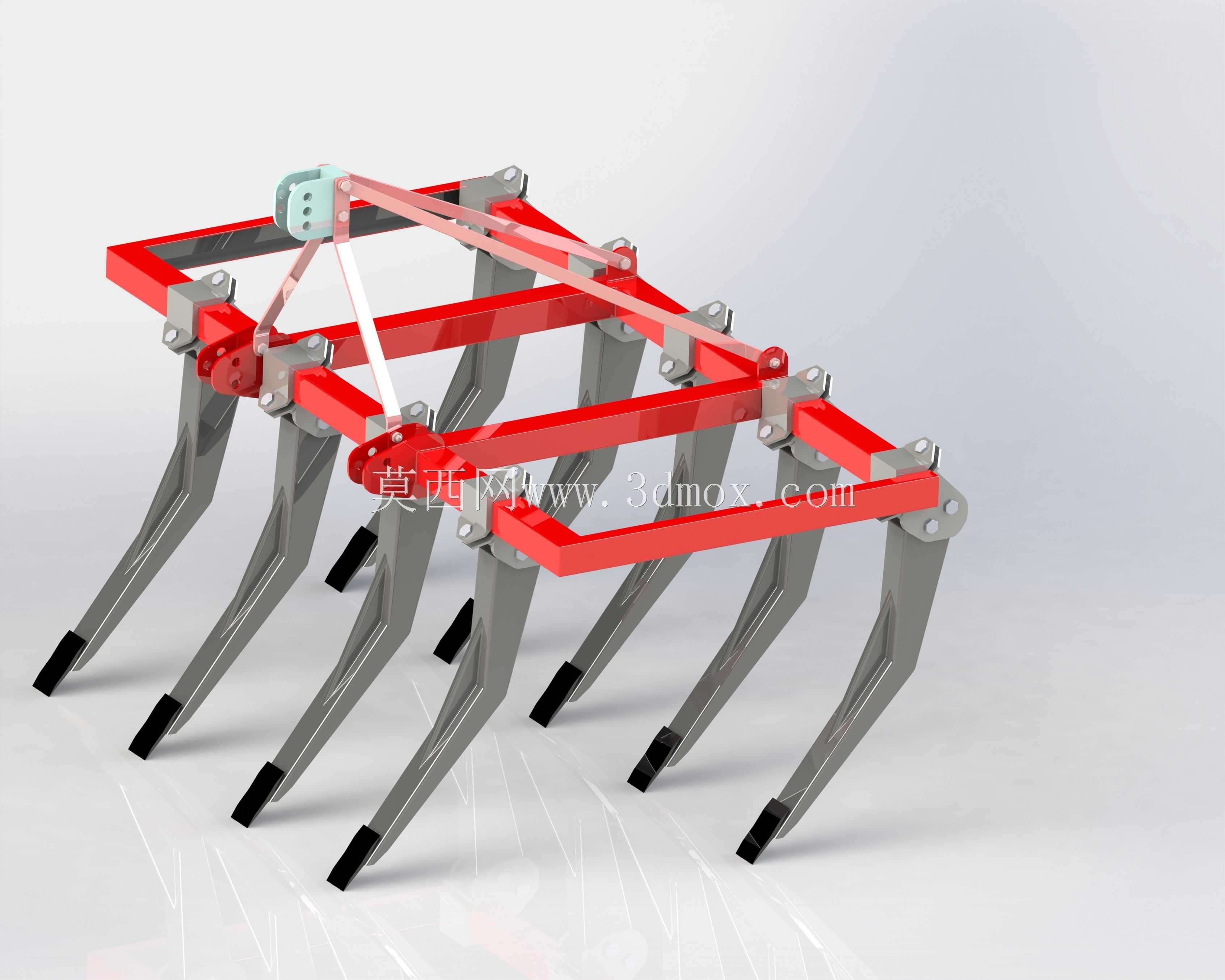

　　这套弹齿式耕作部件，主要适配旱作农田播前整地、苗期行间深松作业场景，在东北黑土区、华北两熟区的玉米、小麦种植地块应用广泛，可直接挂载在常规三点悬挂式拖拉机后方，配合不同功率段主机完成不同深度的土壤整理作业。从结构设计逻辑来看，整体采用矩形方管焊接主框架，框架横向跨度匹配国内主流拖拉机后轮轮距参数，作业时不会碾压已整理的垄台，纵向排布的七组弹齿按照等间距错位布局，相邻弹齿的横向作业幅宽存在3厘米的重叠量，避免作业过程中出现漏耕条带，同时减少弹齿间缠草堵塞的概率。弹齿本身采用65Mn弹簧钢锻压成型，上部通过U型螺栓与主框架横梁连接，安装位置可根据作业需求沿横梁横向调整，适配不同行距的作物种植模式；齿身设计为连续两段弧形弯曲结构，

　　入土段带有15度的后倾角，作业时遇到土壤中的石块、作物残根等硬物时，可通过自身弹性形变抬升避让，避免齿体断裂或机架变形，齿尖部位加装硬质合金耐磨端头，端头采用沉头螺栓固定，磨损后可单独更换，降低长期使用的维护成本。主框架上方设置的两组斜向支撑杆，采用空心圆管焊接结构，一端连接框架前横梁中部，另一端分别固定在后横梁的两侧安装座上，抵消作业过程中土壤阻力对框架产生的扭转载荷，避免长期重载作业后框架出现开焊变形。框架后侧预留的标准三点悬挂连接位，孔位尺寸符合农用拖拉机悬挂装置的通用安装规范，上悬挂点设置有3个不同高度的调节孔，可根据作业深度需求调整挂接位置，配合拖拉机的液压提升系统控制入土深度，

　　常规作业状态下弹齿入土深度可在8厘米到25厘米区间无级调节，浅作业状态下可完成地表碎土、残茬混埋作业，深作业状态下可打破犁底层，提升土壤透水透气性能。从安装边界来看，整套部件整体横向宽度为2.2米，纵向深度为0.8米，空载状态下整体重量控制在110公斤以内，适配30马力以上轮式拖拉机挂载，作业时行进速度可保持在每小时5到7公里，每小时作业幅宽覆盖15到20亩地块，作业后土壤表层平整度误差不超过2厘米，表层0到10厘米土层内的土块破碎率可达85%以上，能够满足播前整地的农艺要求。设计过程中针对弹齿的受力状态做了反复校核，当弹齿达到最大弹性形变行程时，齿身应力仍保持在材料屈服强度的70%以下，保证连续作业过程中不会出现永久性形变；

　　相邻弹齿的纵向间距设置为22厘米，足够的间隙可保证玉米秸秆、麦茬等残体顺利通过，即使在高留茬地块作业也不会出现堵塞堆积的问题。框架表面采用抛丸后喷塑处理，涂层厚度不低于80微米，可抵御田间土壤酸碱腐蚀、肥料侵蚀，延长整机的户外使用寿命。弹齿与框架的连接座采用冲压成型的钢板支座，支座与方管横梁之间采用满焊连接，焊缝高度不小于5毫米，可承受作业过程中交变载荷的反复冲击，避免连接部位出现焊缝开裂。实际作业过程中，这套部件不需要额外加装动力输入结构，完全依靠拖拉机牵引和自身重量完成入土作业，结构简单可靠，故障点极少，非常适合散户、小型合作社的农田作业需求，相比传统的刚性齿耙，弹齿结构的作业阻力更低，可降低拖拉机的燃油消耗15%左右，同时对地表的平整度破坏更小，作业后不需要额外的耱地作业即可直接播种。
