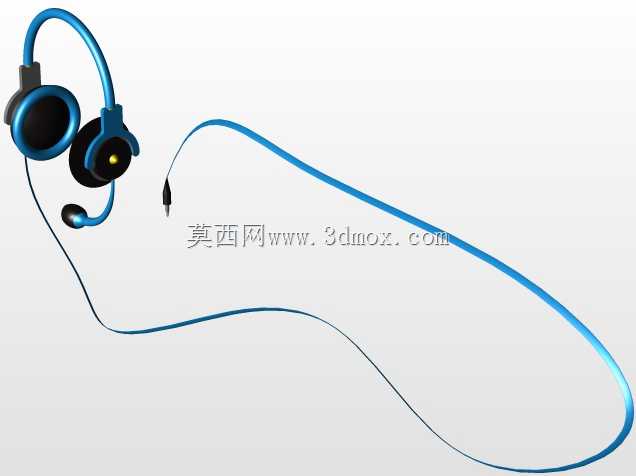

头戴式带麦通讯耳麦结构设计

　　这款头戴式带麦耳麦的结构设计，首先要匹配日常桌面办公、呼叫中心坐席、线上会议、电竞语音等多场景的使用需求，核心要解决长时间佩戴的压力分布、语音拾音的稳定性、线材拉扯的耐用性这几个实际工程问题。先从头梁结构说起，整体采用弧形弹性弯梁设计，梁体本身做了渐变厚度处理，靠近耳罩连接端的厚度略薄，保证佩戴时可以根据不同用户的头围尺寸自适应张合，梁体内侧预留了软质垫层的安装卡槽，垫层宽度控制在28mm，分散头顶部的局部压力，避免连续佩戴4小时以上出现明显的压痕，头梁的最大张开尺寸适配头围范围在520mm到640mm之间，覆盖绝大多数成年用户的头型尺寸，两侧的滑动调节段做了12档卡位设计，每档调节行程3mm，总调节行程36mm，

　　调节阻尼控制在15N，既不会因为头部活动出现滑位，也不会因为调节阻力过大造成操作不便。耳罩部分采用封闭式圆形腔体设计，耳罩外径95mm，内径62mm，内部预留了40mm动圈发声单元的安装位，单元安装座做了环形减震胶圈的卡槽，避免发声时的震动传导到头梁产生共振杂音，耳罩的软垫采用慢回弹记忆棉填充，外覆亲肤蛋白皮，软垫厚度20mm，佩戴时可以完全包裹耳廓，减少外界环境噪音的传入，同时耳罩与头梁的连接端采用万向转动轴结构，转动角度范围覆盖水平30度、垂直25度，能够自适应不同用户的耳廓角度，保证耳罩软垫和面部的贴合度，避免漏音影响听音效果。拾音麦克风采用可弯折鹅颈管设计，鹅颈管长度120mm，直径5mm，内置定型金属丝，

　　可以任意调整麦克风的拾音角度，麦克风拾音头的最佳拾音范围是距离嘴角15mm到25mm的位置，设计时特意将麦杆的安装位设置在左侧耳罩下方，转轴可以实现180度上下翻转，不用的时候可以向上转动贴到头梁侧面，避免磕碰损坏，拾音头内部做了防风海绵的安装槽，减少呼吸气流和环境风噪对语音拾取的干扰，保证语音通话的清晰度。线材部分采用高弹性TPE外被线材，线径2.8mm，内部包含4芯0.08mm的无氧铜导线，分别负责左右声道音频传输和麦克风信号传输，线材从左侧耳罩下方引出，出线位置做了应力释放的SR结构，SR段长度35mm，做了渐变加粗处理，能够承受至少5000次180度弯折不出现线芯断裂的问题，线材总长度控制在2200mm，

　　足够满足用户从桌面主机到坐姿位置的使用距离，末端采用标准3.5mm三段式音频插头，插头外壳做了防滑滚花设计，插拔时方便施力，同时插头内部做了镀金处理，减少信号传输的接触阻抗，保证音频信号传输的稳定性。整体结构的装配全部采用卡扣加少量自攻螺丝的固定方式，耳罩外壳、头梁外壳都采用ABS工程塑料注塑成型，外壳壁厚控制在1.8mm，既保证结构强度，又控制整体重量，整副耳麦的总重量控制在185g以内，避免长时间佩戴造成颈部负担。在结构间隙的设计上，所有转动配合的位置都预留了0.2mm的装配间隙，避免温度变化导致塑料件膨胀出现卡滞，同时在转轴位置添加了少量阻尼脂，保证转动手感顺滑没有异响。从实际使用的边界条件来看，这款耳麦可以适应-10℃到45℃的使用环境，线材可以承受最大50N的拉力不出现断裂，头梁部分可以承受最大80N的张开外力不会出现塑性变形，完全满足日常办公、家用娱乐场景下的使用强度要求，结构设计上没有冗余的复杂构件，后期生产装配的工序简单，零部件的通用化程度高，维修更换配件也比较方便。
