伸缩收线式入耳有线耳机结构设计

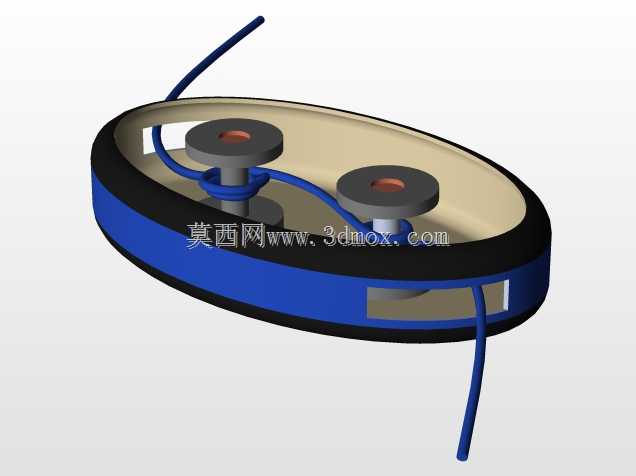

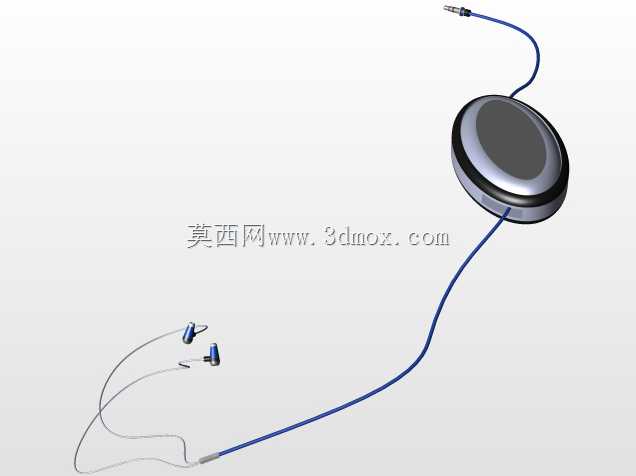

　　日常使用有线耳机时，线材缠绕打结是多数用户都会遇到的痛点，这款带圆形收线盒的入耳式有线耳机，核心就是通过内置的卷簧收线结构解决线材收纳混乱的问题，在通勤、办公、户外移动等场景下，用户不需要额外整理线材，拉动线材即可调整使用长度，轻触收线开关就能将外露线材全部收回盒内，避免线材与钥匙、充电宝等随身物品勾挂磨损，延长线材使用寿命。从结构设计逻辑来看，整体分为圆形收线仓、入耳发声单元、音频接头三个核心部分，收线仓采用上下扣合的椭球形壳体，边缘做了R3.5的圆角过渡，既避免直角硌手，也能在跌落时分散冲击力，壳体内部预留了卷簧安装位、线材导向槽以及卡位结构，卷簧采用恒力弹簧设计，保证收线过程力度均匀，不会出现突然回弹打到用户的情况，

　　线材导向槽内壁做了抛光处理，减少线材反复伸缩过程中的摩擦损耗，卡位结构采用阻尼式弹片设计，用户将线材拉到合适长度后松开，弹片即可卡住线材保持固定长度，不需要额外的锁止按键，操作逻辑更简单。入耳发声单元部分采用12mm动圈单元的通用安装尺寸，耳塞套采用通用硅胶套接口，可适配市面上多数同规格替换耳塞，满足不同用户的佩戴舒适度需求，单元出线位置做了应力释放锥结构，避免线材反复弯折导致内部铜丝断裂，音频接头采用标准3.5mm三段式插头，插头尾部同样做了加长的应力释放结构，适配手机、笔记本电脑、便携播放器等常见音频输出设备。从安装边界来看，收线仓整体直径控制在58mm，厚度16mm，和普通无线充电耳机盒尺寸接近，可以轻松放入牛仔裤口袋、

　　小型挎包的侧袋中，不会占用过多随身收纳空间，线材总长度预留1.2m，完全收回后所有线材都容纳在收线仓内部，外部没有多余线材外露，收纳状态下整体外观简洁，没有突出的棱角或结构。设计过程中需要重点考量卷簧的扭力参数，扭力过小会导致收线无力，线材无法完全收回，扭力过大则会导致拉出线材时阻力过大，使用体验差，经过反复调试，卷簧扭力设定在0.8N·m，既可以保证线材匀速收回，也不会让用户拉动时感觉费力。另外收线仓的上下壳配合间隙控制在0.1mm，既保证扣合紧密不会轻易散开，也不会因为间隙过小导致组装困难，壳体表面采用细磨砂纹理处理，避免日常使用留下指纹和划痕，保持外观整洁。出线口位置设置了软胶护线套，

　　避免线材在伸缩过程中与硬塑料壳体边缘摩擦切割，进一步提升线材的耐用性，实际使用中，用户单手握持收线仓即可完成拉线、收线的全部操作，不需要双手配合整理线材，在行走、乘坐公共交通等单手操作场景下使用更加便捷。发声单元的腔体采用前腔泄压孔设计，平衡耳道内外气压，减少长时间佩戴的闷胀感，出声孔位置设置了防尘网，避免耳垢、灰尘进入单元内部影响发声效果。整体结构没有采用复杂的异形零件，所有壳体零件都可以通过常规注塑工艺生产，组装流程简单，适合批量量产，零件的通用化程度较高，发声单元、音频接头都采用行业通用标准件，不需要开模定制特殊规格零件，能够有效控制生产制造成本。
