带颈凸缘鼓形中空回转连接构件

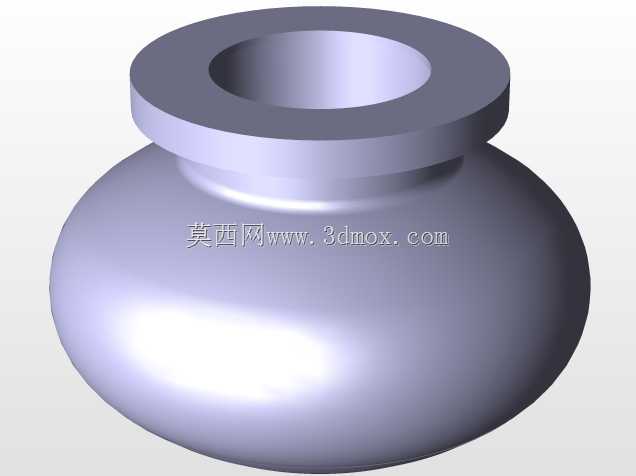

　　在流体输送、低压容腔连接、小型回转支承配套的工程场景里，这类带颈凸缘的鼓形中空构件是很常见的结构件，很多刚接触结构设计的工程师容易把它和普通法兰接头混淆，实际上它的鼓形腔体设计是核心功能点，不是单纯为了造型做的曲面。先从安装边界说，顶部的凸缘是整个构件的安装基准面，凸缘的外径比下方鼓形段的最大外径小一圈，安装时凸缘端面需要和配对的连接件端面完全贴合，靠端面的压紧力实现密封或者定位，凸缘上的通孔布局要和配对件的安装孔位完全同轴，这里建模的时候要注意凸缘下端和鼓形段过渡的圆角，不能做成直角，不然安装压紧的时候应力会集中在过渡位置，反复受载后容易出现裂纹。鼓形的腔体部分不是规则的圆柱或者球形，是中间外鼓、上下收窄的回转曲面，

　　这种结构的好处是内部流体经过的时候，不会像直角弯头那样产生强烈的湍流，能降低介质流动的阻力，同时鼓形的外壁承压能力比等直径的圆柱壳体更好，相同壁厚下能承受更高的内部压力，适合用在低压的流体缓冲、介质过渡的管路节点里。从设计思路上看，做这个结构的时候首先要确定内部通径，顶部的内孔直径是介质流通的核心尺寸，要和对接的管路通径匹配，不能出现通径突变，不然会影响流量参数。鼓形段的最大外径要根据安装空间来定，要预留出和周边构件的安全间隙，避免设备运行的时候和其他部件发生干涉，尤其是如果这个构件用在有回转运动的部位，鼓形外壁的回转半径要严格控制，不能超出安装腔的内部空间。壁厚设计上，凸缘部分的厚度要比鼓形段的壁厚大，

　　因为凸缘要承受安装螺栓的压紧力，厚度不够的话拧紧螺栓的时候凸缘会发生变形，导致密封失效；鼓形段的壁厚要根据工作压力计算，同时要考虑加工工艺性，如果是采用铸造工艺生产，壁厚要尽量均匀，避免出现局部过厚导致的缩孔缺陷，如果是采用棒料车削加工，要预留足够的加工余量，曲面部分的走刀路径要提前规划，保证曲面的轮廓度符合要求。实际使用的时候，这个构件的下端一般会和管路或者容腔焊接或者螺纹连接，下端的收窄段直径要和对接的部件外径匹配，过渡位置同样要做圆角处理，减少应力集中。很多新手建模的时候容易忽略凸缘上端面的平面度要求，这个端面是安装密封面，平面度不够的话，哪怕螺栓拧得再紧，也会出现泄漏的问题，所以建模的时候要标注清楚这个端面的形位公差，

　　还有内孔的同轴度，保证整个构件安装后和对接部件的同轴度符合要求，避免运行的时候出现偏载。另外这个构件的中空部分是完全贯通的，内部不能有台阶或者凸起，不然会残留介质，用在食品或者医药行业的输送场景里，还会导致清洁不彻底，所以内部曲面要和顶部内孔、下端接口平滑过渡，不能有死角。在做三维建模的时候，回转类的结构优先用旋转特征来做，不要用多个拉伸特征拼接，不然曲面的连续性不好，后续做工程图的时候剖面线也容易出现问题，旋转的草图要把所有的轮廓线都封闭，尤其是过渡圆角的位置，要保证相切约束，不然生成的实体在圆角位置会出现棱边，和实际设计的曲面不符。还要注意安装孔的位置，凸缘上的安装孔如果是均布的，要采用圆周阵列的方式来做，保证孔位的角度误差在允许范围内，不要逐个绘制孔特征，容易出现位置偏差。
