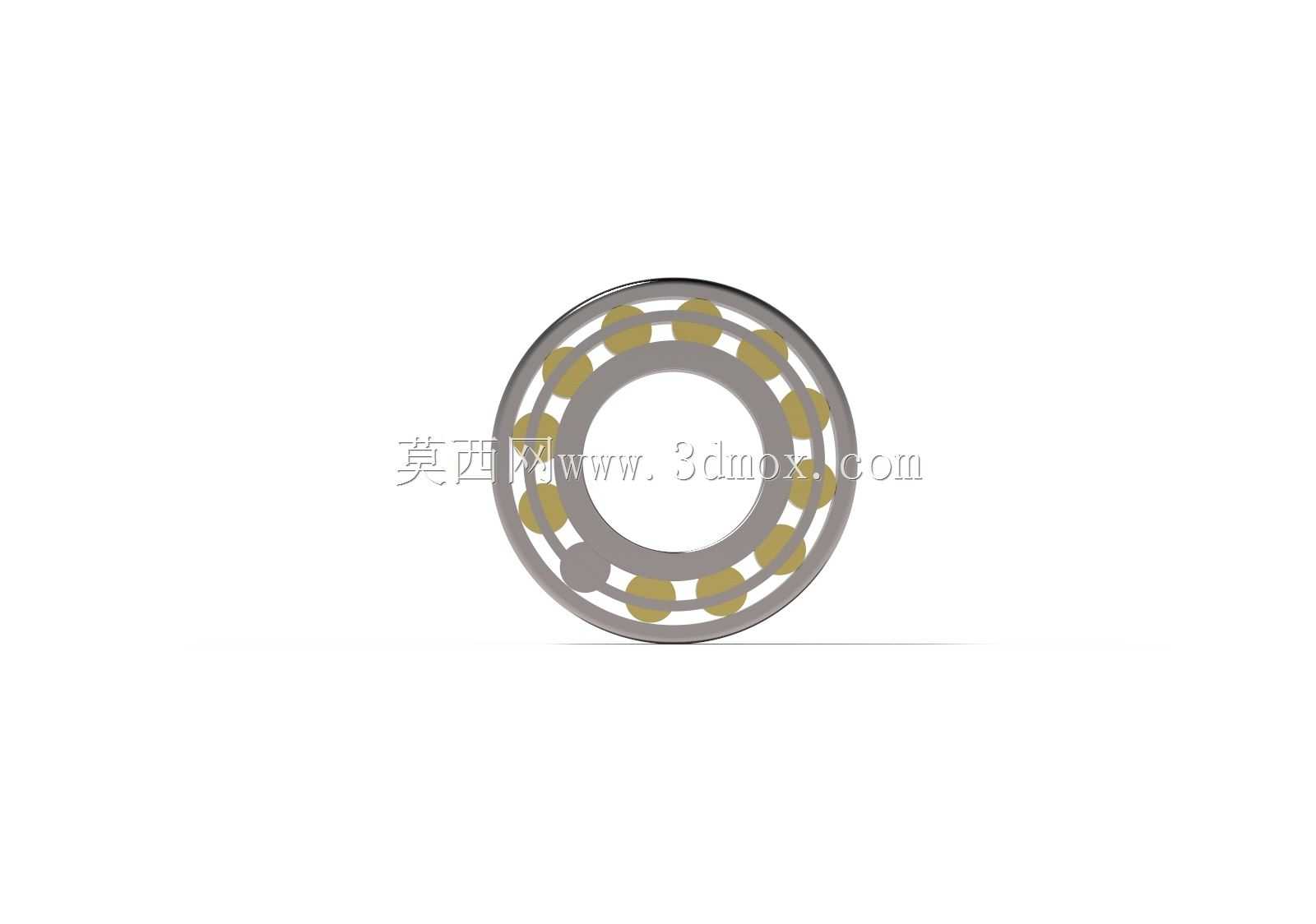

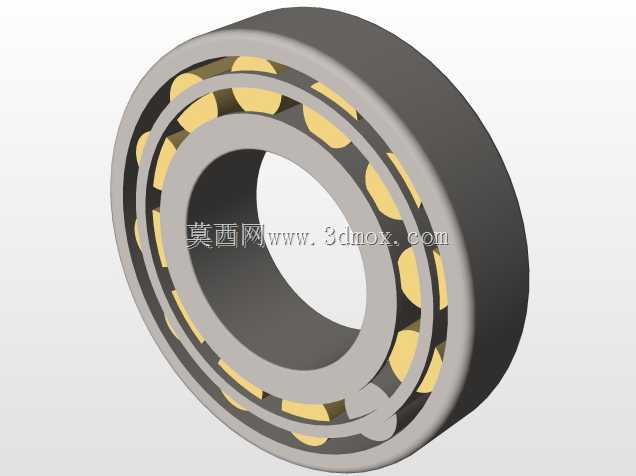

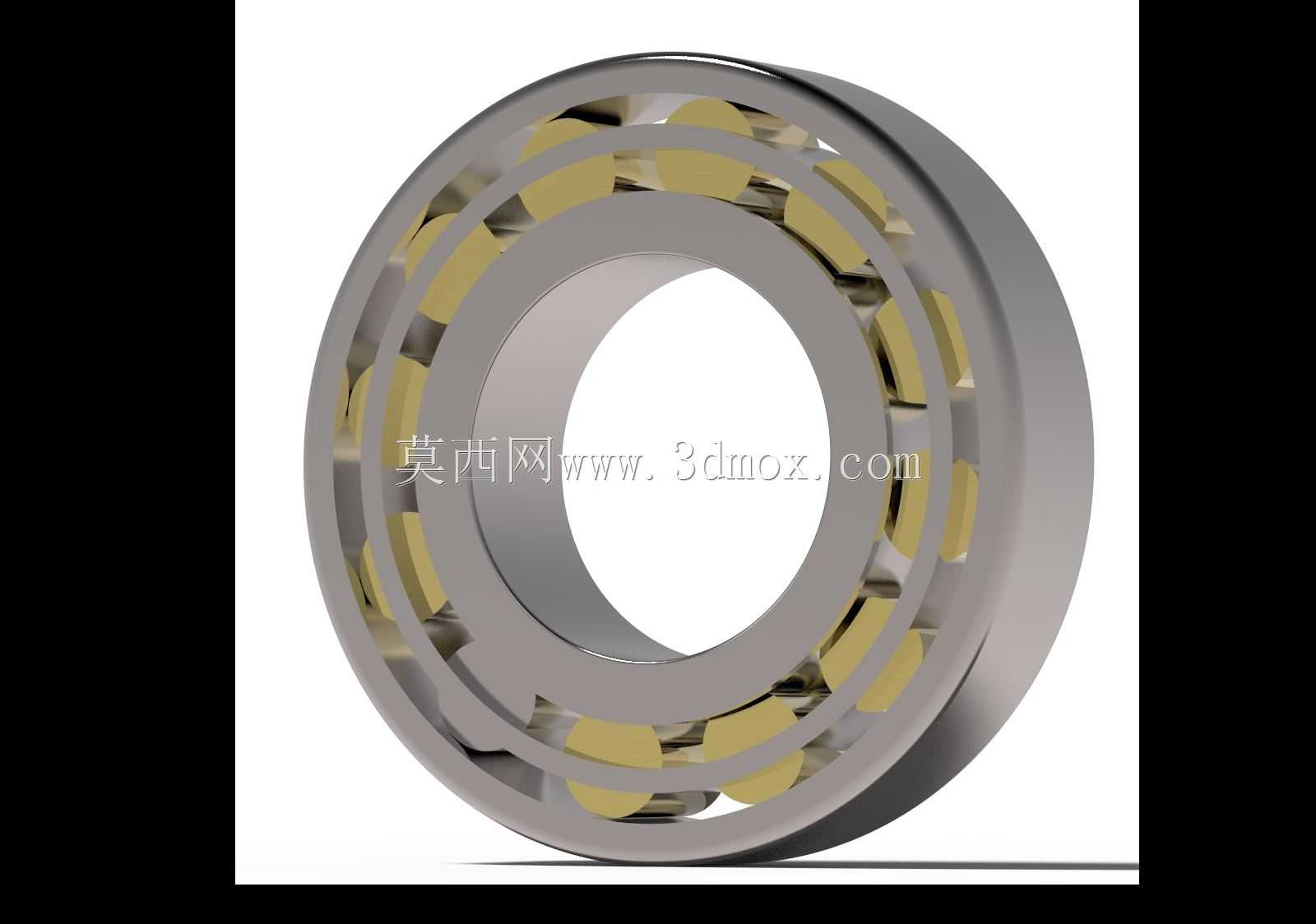

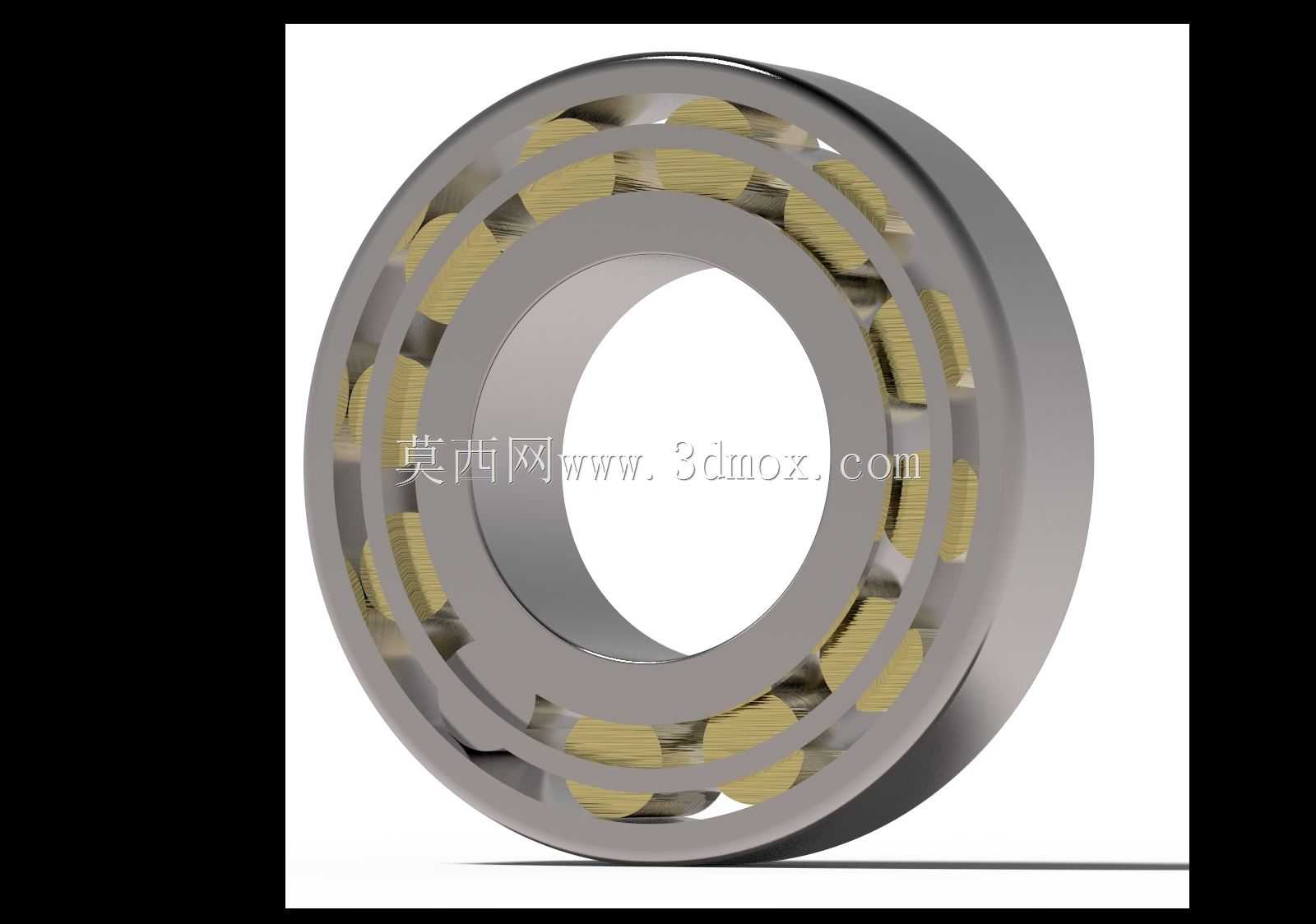

12型圆柱滚子轴承三维结构设计

　　在重载传动系统的设计选型环节，圆柱滚子轴承始终是承担径向载荷的核心支撑部件，这类轴承的线接触滚道结构，相比同尺寸的深沟球轴承能承受更大的径向冲击载荷，常被布置在减速机输入输出轴、机床主轴箱、汽车变速箱重载轴系、工程机械行走机构等需要高刚性支撑的旋转部位。本次完成的12圆柱滚子轴承结构，在设计阶段优先考虑了实际装配中的公差配合逻辑，内圈与轴颈的配合选取基孔制过渡配合，保证轴运转时内圈与轴无相对滑移，外圈与轴承座孔采用基轴制间隙配合，方便装配过程中顺利压装，同时预留了热胀冷缩的轴向窜动余量，避免轴系温升后出现轴承抱死的故障。从结构细节来看，该轴承采用单列圆柱滚子排布，滚子与内外圈滚道的修缘处理是设计中的关键环节，

　　常规直母线滚子在受载时会出现两端应力集中的问题，设计时对滚子两端做了对数曲线修形，让载荷沿滚子母线均匀分布，能有效降低边缘接触应力，提升轴承在重载冲击工况下的使用寿命。保持架采用冲压钢保持架结构，兜孔间隙控制在合理范围，既可以对滚子起到均匀分隔的作用，避免滚子间直接摩擦产生额外热量，又能在轴承高速运转时引导滚子稳定进入承载区，减少滚动体的歪斜风险。在安装边界的尺寸设定上，该轴承的内圈内径、外圈外径以及装配宽度都严格遵循通用轴承的尺寸规范，轴肩与座孔的挡肩高度经过反复校核，既保证挡肩有足够的支撑面顶住轴承套圈端面，又不会过高导致接触到保持架造成运动干涉，同时挡肩处预留了拆卸槽，方便后期设备维护时使用拉马顺利拆卸轴承，不会损伤轴颈或者座孔配合面。从实际应用场景出发，这类圆柱滚子轴承尤其适合中低速重载的传动场景，比如冶金设备的轧辊支撑部位，输送线的重载滚筒支撑，以及商用车变速箱的中间轴支撑位置，在这些场景中轴系会承受持续的径向载荷，偶尔伴随瞬时冲击载荷，圆柱滚子轴承的高刚性特性可以保证轴系的旋转精度，减少轴的挠曲变形，避免齿轮啮合时出现偏载打齿的问题。设计过程中也充分考虑了润滑与密封的适配性，轴承内部的空腔预留了足够的润滑脂存储空间，既可以采用脂润滑的方式配合接触式密封圈使用，适配免维护的传动单元，也可以采用油润滑的方式，配合稀油润滑系统在高速高温工况下持续带走摩擦产生的热量。另外，轴承的内圈和外圈采用可分离式结构设计，

　　这一特性给现场装配带来了很大便利，比如在一些大型设备的装配现场，轴系已经预先安装了其他零部件，可分离结构允许先将内圈与轴热装到位，再将装有滚子和保持架的外圈装入轴承座，最后完成合装，不需要强行敲击轴承套圈，能有效避免装配过程中对滚道和滚子造成的磕碰损伤。在三维建模的过程中，所有结构细节都做了还原，包括滚子的倒角、保持架的冲压折弯特征、套圈上的油槽位置，这些细节不是冗余的建模装饰，而是实际生产中必须保证的结构特征：滚子的倒角可以避免装配时滚子边缘磕碰滚道，保持架的折弯结构是冲压工艺的必然要求，油槽则是为了让润滑油顺利进入滚道接触区，形成稳定的油膜减少磨损。对于结构设计从业者来说，这类标准传动部件的三维模型不能只做外形的近似建模，

　　必须严格匹配实际安装尺寸与结构细节，因为在整机设计时，轴承的安装位是轴系布局的基准，如果模型尺寸存在偏差，后续生成工程图、做装配干涉检查时就会出现错误，导致实际加工装配时出现轴承装不上、或者装配后与周边零件干涉的问题。很多刚入行的工程师在做轴系设计时，容易忽略轴承的安装边界细节，比如挡肩的圆角半径，如果轴肩圆角大于轴承内圈的倒角尺寸，就会导致轴承无法安装到位，出现轴向窜动的问题，本次建模时特意将套圈的倒角尺寸做了准确还原，方便设计人员在做轴和轴承座设计时直接参考匹配的圆角数值，从源头避免这类装配问题。在设备实际运行过程中，圆柱滚子轴承的失效形式大多是滚道疲劳剥落、保持架断裂、滚子磨损，这些失效除了和载荷工况、润滑条件有关，很多时候也和初始设计阶段的选型、安装尺寸设计不当有关，准确的三维模型可以让设计人员在虚拟装配阶段就验证所有配合尺寸，提前排查干涉、配合不当的问题，减少后期样机调试时的故障概率。
