奔驰170vW136车型前轴总成三维结构

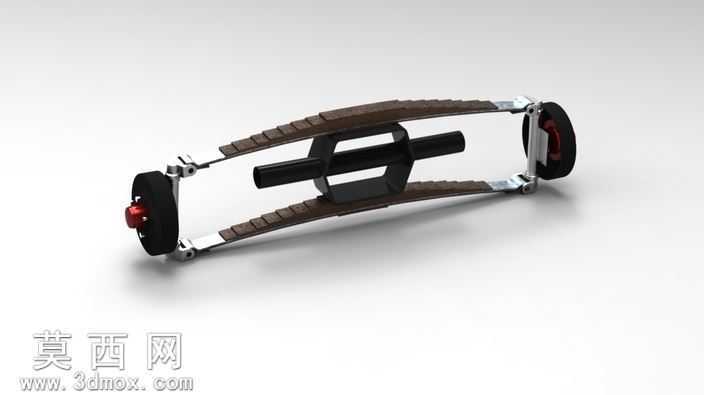

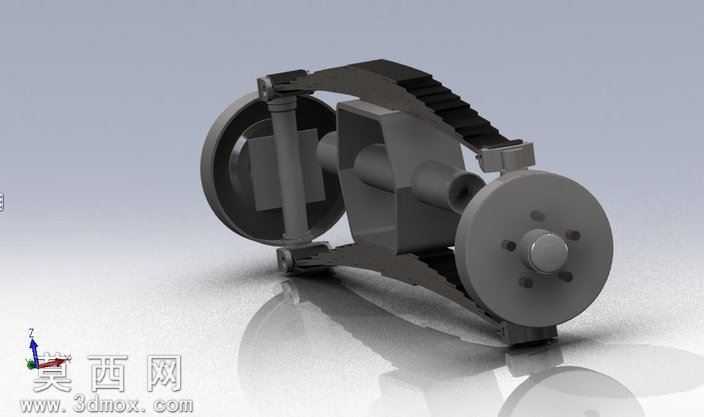

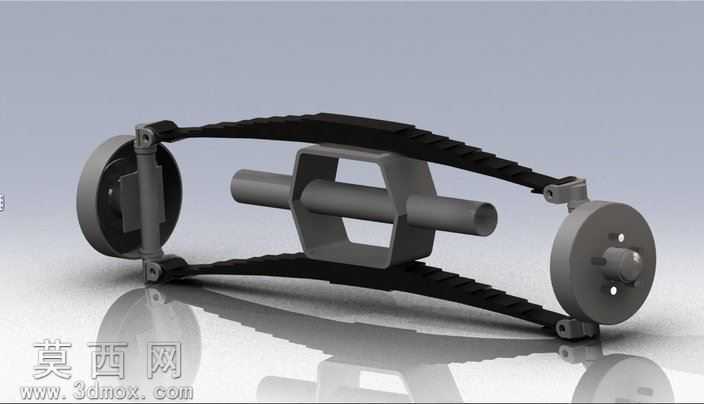

本模型为奔驰170 v W 136车型的前轴总成三维结构，建模过程严格参考对应车型的车间手册实测参数搭建，完整还原了该款经典车型前轴的装配逻辑与结构细节。建模阶段以SolidWorks为核心工具，先通过基准面定位确定前轴整体的对称中心线，依次绘制工字梁主体的截面草图，通过拉伸、切除等基础特征搭建前轴的承载主体结构，再逐步添加两侧的转向节连接支座、轮毂安装轴颈、制动鼓安装位、钢板弹簧连接吊耳等附属结构，所有配合部位均按照实际装配公差预留合理间隙，保证各活动部件的运动逻辑符合真实机械原理。材质与渲染阶段，针对前轴不同部件的实际材质做了区分设置：工字梁主体采用铸钢材质，调整漫反射参数还原铸钢件略带粗糙的哑光金属质感，表面添加细微的铸造纹理与使用痕迹，避免塑料感；轮毂与制动鼓部分采用灰铸铁材质，调整反射参数体现铸铁件深灰偏暗的金属色泽；连接螺栓、销轴等标准件采用调质钢材质，添加轻微的倒角反光效果，还原机加工零件的表面质感；悬挂连接的缓冲部件采用橡胶材质，调整粗糙度与高光参数还原橡胶的半哑光弹性质感。场景搭建采用浅灰色反光地面，添加柔和的环境光与主光源，通过光影对比突出前轴的结构层次，渲染时开启全局光照与环境遮蔽，让部件衔接处的阴影过渡自然，整体呈现出专业工业产品级的渲染效果。结构设计上，该前轴采用非断开式整体车桥结构，工字梁截面保证承载强度的同时有效降低自重，两侧转向节通过主销与梁体连接，可实现转向角度的摆动，轮毂通过双列轴承安装在转向节轴颈上，可随车轮自由转动，上部的钢板弹簧安装座用于连接悬挂系统，传递车架与车轮之间的载荷与冲击力，制动鼓安装位预留了制动蹄片的装配空间，完整覆盖了前轴承载、转向、制动安装的全部功能结构，建模过程中对每个零件的倒角、退刀槽、安装孔位都做了精细化还原，没有省略关键工艺细节，整体装配体可实现转向动作的运动仿真，清晰展示老式乘用车前轴的经典机械结构，可用于汽车底盘结构教学、经典车型机械结构研究、相关零部件改装设计的参考使用。
