带法兰安装端的锥头回转主轴结构

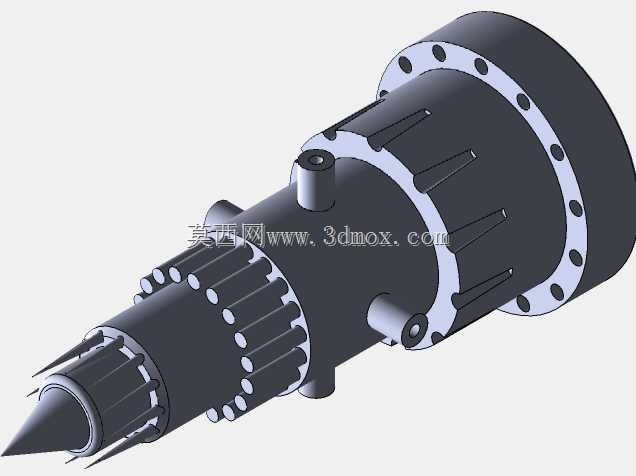

　　该结构属于传动系统中的核心回转执行部件，常见于高精度切削加工设备、特种工装执行端、精密试验台架的动力输出单元，前端锥头结构可适配不同规格的装夹接头，实现刀具、工装夹具、试验探头等末端执行件的快速定位与锁紧，相比圆柱直连结构，锥面配合具备更高的同轴度保持能力，在高速回转工况下可有效降低偏心带来的振动幅值，减少回转过程中的径向跳动误差。从结构布局来看，后端带均布螺栓孔的法兰盘为整机安装基准，安装时可通过法兰端面与设备安装座的止口配合完成初定位，再穿入圆周均布的紧固螺栓实现刚性连接，法兰端面上的定位销孔可在重载交变载荷工况下避免螺栓受剪切力，提升连接结构的疲劳寿命。筒体部分的周向加强筋并非装饰结构，而是经过受力仿真优化的承载结构，

　　在主轴承受径向切削力或者轴向冲击载荷时，加强筋可提升筒体的截面抗弯模量，在不额外增加筒体壁厚、控制整体重量的前提下，降低筒体受力后的形变量，保证内部回转组件的运行间隙稳定。筒体侧面分布的多个径向凸台为油路或者气路的接口位，可接入冷却润滑介质或者气动锁紧动力，部分凸台内置传感器安装位，可实时监测主轴运行过程中的温升、振动参数，为设备运行状态监控提供数据采集点位。前端的花键段为动力输入接口，可与传动系统的花键套配合传递扭矩，相比平键连接，花键结构的齿面接触面积更大，可承受更大的扭矩载荷，同时具备更好的对中性，适合高速回转的动力传递场景。前端锥头根部的周向圆柱销结构为锁紧机构的卡位，当末端执行件装入锥孔后，

　　可通过该卡位实现执行件的周向防转，避免回转过程中执行件松动脱落。在设计过程中，该结构的安装边界需要重点匹配设备安装座的止口尺寸、法兰螺栓孔的分布圆直径，保证安装时法兰端面与安装座的贴合度达到0.02mm以内，避免因贴合面间隙导致的主轴安装倾斜；筒体部分的外径尺寸需要预留足够的周边间隙，避免运行过程中与周边的防护结构、管线产生干涉；前端锥头的悬伸长度需要根据实际使用场景调整，在满足末端执行件装夹行程的前提下，尽可能缩短悬伸量，提升主轴整体的刚性。从实际应用场景来看，该类结构可适配多种工业场景，在金属切削设备中可作为磨削主轴使用，带动砂轮完成高精度内孔或者外圆的磨削加工；在特种装配设备中可作为拧紧主轴，带动拧紧头完成紧固件的定扭矩装配；

　　在高校的机械原理教学试验台中，该结构可作为传动系统的演示载体，帮助学生理解法兰安装、锥面定位、花键传动等典型机械结构的工作原理。结构设计过程中需要重点考虑动平衡校正，所有回转类零件在装配前都需要完成单级动平衡测试，装配后整体组件的动平衡精度需要达到G2.5级以上，才能满足高速回转工况下的运行稳定性要求；内部的轴承安装位需要严格控制同轴度公差，轴承位的圆柱度公差控制在0.005mm以内，避免轴承装配后出现偏载，缩短轴承使用寿命。筒体上的散热筋结构同时可起到增大散热面积的作用，当主轴长时间高速运行时，内部轴承和传动件产生的热量可通过筒体壁传导到散热筋上，配合外接的冷却气流实现自然散热，降低主轴运行时的温升，避免因热膨胀导致的内部间隙变化，影响回转精度。
