花键连接式阶梯传动轴结构设计

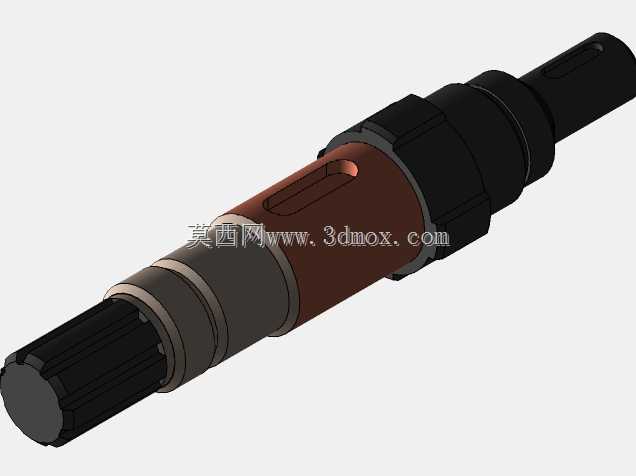

　　这类带花键端的阶梯传动轴，常应用在中小功率传动链的扭矩传递场景中，比如小型机床进给箱、轻工设备传动单元、输送线驱动端这类需要稳定传递旋转扭矩、同时要兼顾轴上零件定位的工况里。轴的一端采用外花键结构，主要是为了和配套的花键毂实现周向固定，相比普通平键连接，花键的齿面接触面积更大，能承受更高的交变载荷，同时对中性更好，在频繁正反转的传动场景里，能有效减少键连接的间隙冲击，延长传动副的使用寿命。从结构设计来看，整根轴采用多阶梯的变径设计，不同轴段的直径差是经过载荷核算确定的：花键端的轴径最小，主要是适配输入端的连接尺寸，后续逐段放大的轴肩，一方面是为轴上安装的轴承、隔套、传动轮提供轴向定位面，轴肩的高度要满足轴承内圈的定位要求，

　　不能过高导致后续拆卸困难，也不能过低无法承受轴向窜动的载荷；另一方面变径结构也能优化轴的应力分布，避免轴径突变处的应力集中，在轴径过渡的位置都设计了圆角过渡，圆角半径的取值要匹配安装零件的倒角尺寸，保证零件安装到位后能完全贴合定位面，不会出现悬空的情况。轴身中段的长圆柱面是主要的轴承安装位，这部分的表面粗糙度要求较高，一般要达到Ra1.6以下，和滚动轴承内圈采用过渡配合，保证轴承内圈能随轴同步转动，同时不会出现跑内圈的故障。轴上设计的环形凹槽是用来安装轴用弹性挡圈的，配合轴肩实现轴承的双向轴向固定，这种固定方式结构简单，占用轴向尺寸小，适合轴向载荷不大的传动场景。轴的另一端是光轴输出端，轴端设计了扁位结构，

　　方便安装传动轮或者联轴器的时候用紧定螺钉锁紧，防止输出端的连接零件出现周向打滑。在实际安装边界上，整根轴的轴向尺寸要匹配箱体的轴承孔跨距，安装时要保证两端轴承的同轴度，花键端和配合花键毂的啮合长度要控制在合理范围，不能过短导致齿面载荷过大，也不能过长导致安装时出现别卡。轴上各零件的装配顺序是从轴的中间段向两端依次安装，先装隔套再压装轴承，最后装两端的连接零件，装配时要注意避免敲击轴承滚动体，所有配合面装配前要涂抹润滑脂减少装配阻力。这类轴的材质一般选用中碳结构钢，经过调质处理获得综合力学性能，花键部分如果承受较大冲击载荷，还会做表面淬火处理提高齿面硬度，减少齿面磨损。在传动过程中，轴主要承受扭矩和少量的弯曲载荷，因为两端有轴承支撑，

　　跨距不大的情况下弯曲变形量很小，能保证传动的平稳性，花键端的齿形采用渐开线齿形，齿根强度高，对中性好，适合转速不高但扭矩波动较大的传动场景。设计时还要考虑轴的动平衡，因为轴上的零件都是对称回转结构，只要各轴段的同轴度控制在公差范围内，不需要额外做动平衡处理就能满足常规转速下的使用要求。轴身表面没有多余的工艺结构，所有退刀槽、越程槽的尺寸都符合机械设计标准，方便加工时刀具退刀，也不会在槽位产生过大的应力集中。
