小型精密台虎钳夹持工装结构设计

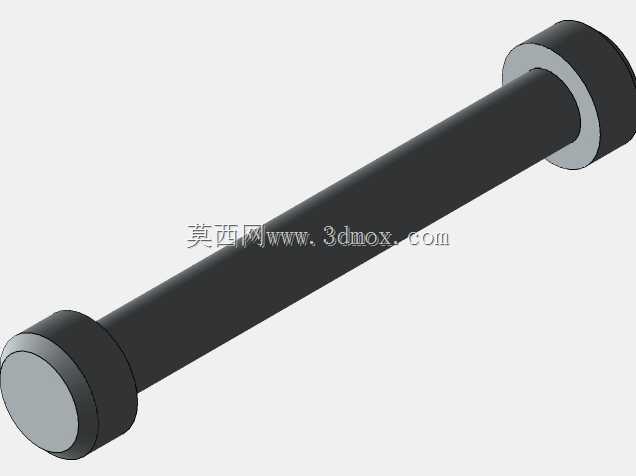

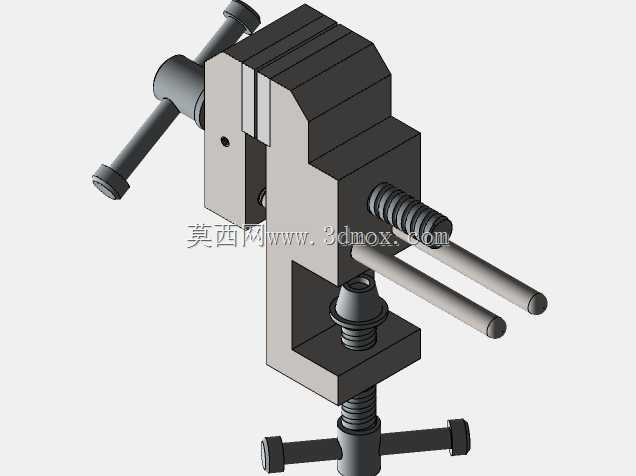

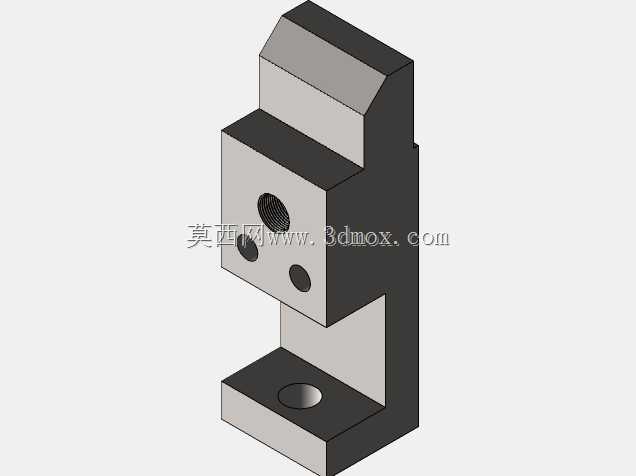

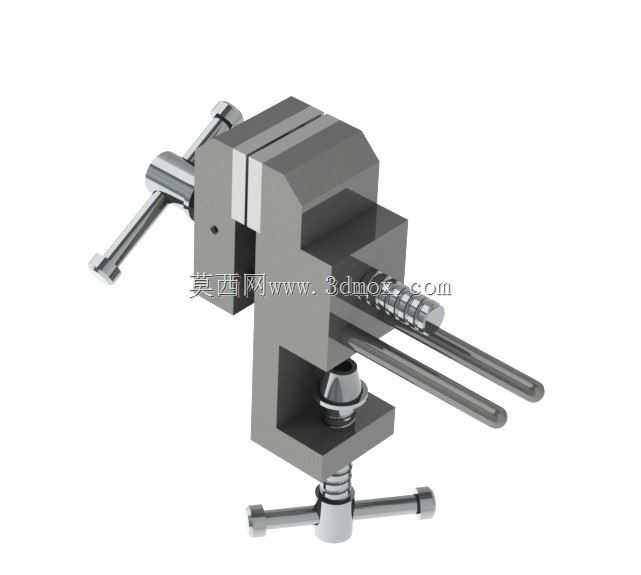

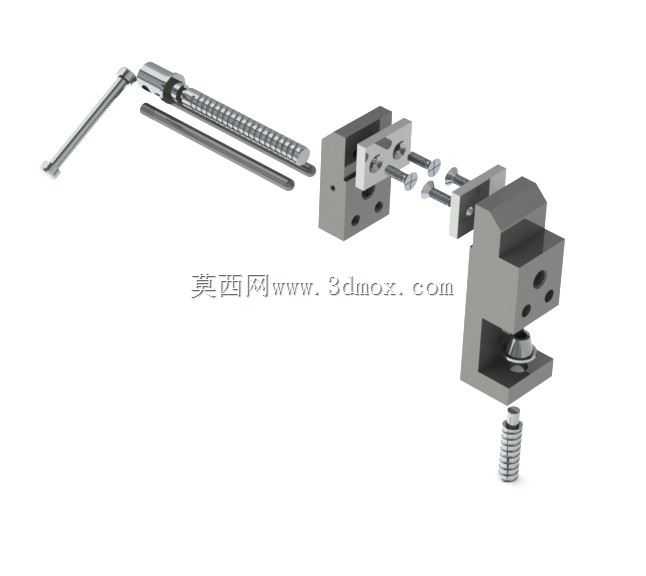

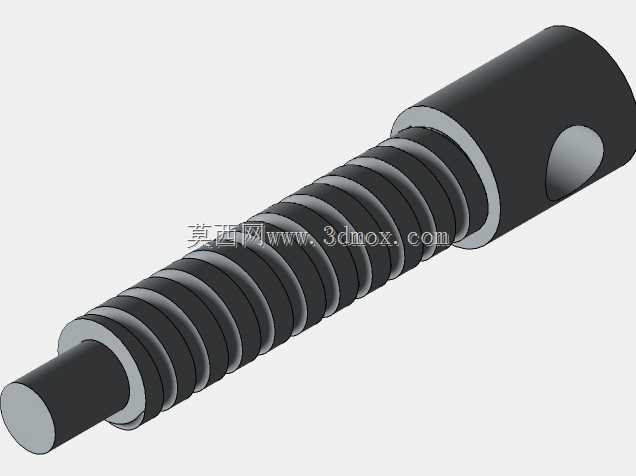

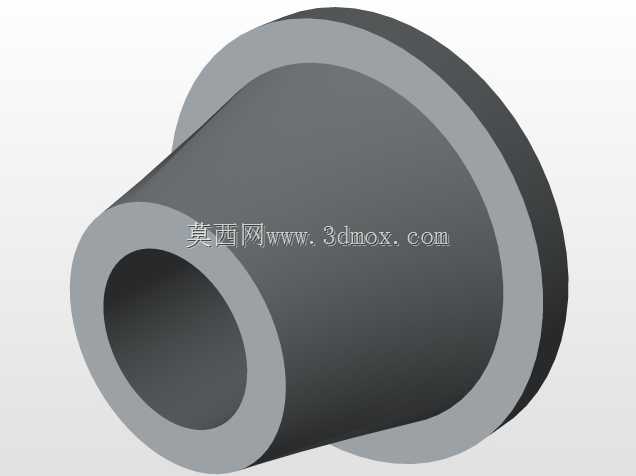

这款小型夹持工装是面向精密加工、手工装配、样品修配场景设计的台钳类工具，整体采用紧凑的C型夹座结构，可直接固定在工作台边缘、工装架侧板等厚度适配的安装面上，无需额外打孔固定，适配多场景临时或长期夹持需求。从结构设计来看，主体采用一体式铸钢基座搭配可动钳口，钳口开合通过两根平行导向光杆实现平稳滑动，避免夹持过程中钳口偏移歪斜，保证夹持面的平行度精度，主夹紧螺杆采用梯形螺纹设计，具备自锁特性，夹紧后不会因加工振动出现松脱，夹持力可通过尾部的T型手柄手动调节，针对不同材质的工件可灵活控制夹紧力度，避免薄壁件、塑料件被夹伤变形。基座下方额外设置了垂直方向的顶紧螺杆，可在固定工装本体时实现与安装面的锁紧，同时也可作为辅助支撑调节工装的水平姿态，适配不同倾角的作业面需求。钳口部分采用平面咬花设计，既可以增大与工件的摩擦力防止打滑，也不会在软质工件表面留下过深的压痕，针对异形工件还可自行更换定制钳口垫块，拓展夹持适配范围。整体外形尺寸控制在小型手工工具范畴，安装边界仅需预留钳体本身的开合行程空间与手柄操作空间，不会占用过多工作台面积，非常适合桌面级加工工位、电子装配工位、教学实训场景使用。在实际应用中，这类小型虎钳可承担小型零件的钻孔、打磨、锉修、粘接、焊接定位等作业，也可用于精密零件的检测装夹，相比大型台虎钳更灵活轻便，相比手持夹具稳定性更强，其双导向杆的设计相比单螺杆导向的普通小型台钳，钳口活动时的同轴度更高，夹持长条形工件时不会出现一端翘起的问题，上下双锁紧结构也让工装在安装后整体刚性更强，承受敲击、铣削等侧向力时不会出现晃动偏移。设计过程中充分考虑了手动操作的人机工程，所有操作手柄的长度都经过适配，无需借助额外加力杆即可达到足够的夹紧力，同时手柄端部做了圆滑处理，长时间操作不会硌手，整体结构没有易损的复杂零部件，日常仅需定期在螺纹和导向杆处涂抹润滑脂即可长期使用，维护成本极低，无论是工业生产工位的辅助工装，还是个人DIY作业的夹持工具，都能很好地满足使用需求。
