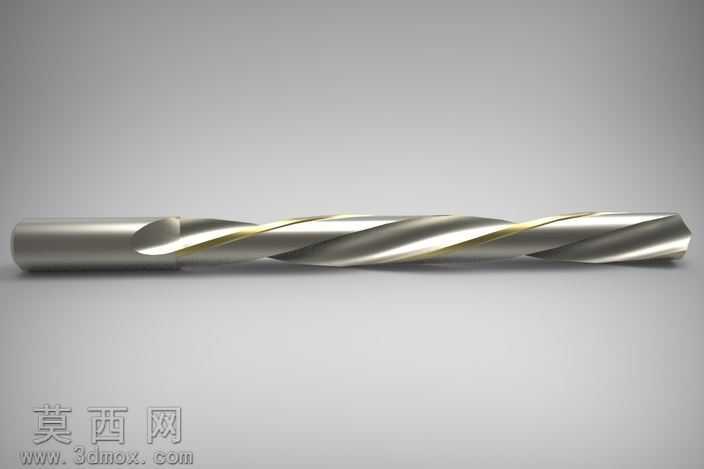

标准麻花钻高精度三维建模设计作品

本次三维建模作品为标准直柄麻花钻，建模过程严格遵循机械加工刀具的实际生产尺寸规范，还原真实麻花钻的全部结构细节。建模初期先梳理麻花钻的核心结构组成：包含直柄装夹段、切削工作段、螺旋排屑槽、主切削刃、横刃、刃带、钻尖顶角等关键结构，首先绘制钻体的回转基体轮廓，通过旋转特征生成钻头的基础圆柱实体，保证直柄部分的圆柱度与工作段的同轴度符合实际装夹使用要求。接下来是核心的螺旋排屑槽建模，通过建立螺旋线基准路径，匹配标准麻花钻的螺旋角参数，绘制排屑槽的截面轮廓，该轮廓经过反复调整，保证槽型的圆弧过渡顺滑，既还原真实钻头排屑槽的容屑空间，也兼顾后续渲染时的金属材质光影表现。完成螺旋扫描切除后，对钻尖部分进行特征处理，按照标准118度钻头顶角参数切除多余实体，生成对称的两条主切削刃，同时处理横刃的结构细节，还原横刃的斜角与宽度参数，保证钻尖部分的切削结构完全符合真实刀具的几何角度。之后对刃带部分进行细节处理，在钻头工作段的外圆位置生成两条对称的螺旋刃带，刃带的宽度、凸起高度都按照实际刀具参数设置，保证刃带与排屑槽之间的过渡棱线清晰锐利，还原钻头工作时的导向结构特征。建模完成后进入材质与渲染环节，为模型赋予高速钢金属材质，调整材质的金属度、粗糙度参数，模拟高速钢刀具经过精磨后的细腻金属质感，在排屑槽的抛光面设置稍高的反光度，在刃带、切削刃位置设置轻微的磨砂质感，区分不同加工面的表面处理差异。渲染时采用柔和的侧上方主光源搭配补光，突出螺旋槽的螺旋走向光影层次，让金属表面的明暗过渡自然，清晰展现钻头的螺旋结构、切削刃轮廓与整体形态，既保证模型的结构参数符合机械设计规范，也通过渲染效果直观呈现出金属刀具的精密质感。整个建模过程注重结构的准确性，每一处几何参数都参考实际麻花钻的行业标准，避免出现结构失真、角度错误的问题，让该三维模型既可以作为机械刀具结构学习的参考素材，也可用于机加工场景的装配模拟、刀具展示等用途。
