四缸发动机排气歧管金属结构设计

这款排气歧管是直列四缸内燃机排气系统的核心导流部件，主要作用是将四个气缸燃烧后排出的高温废气有序汇集，输送至下游三元催化、排气消声总成，完成废气的导流与排放路径整合。从实际装车场景来看，这类歧管多用于小排量乘用车的自然吸气或低增压动力单元，安装位置紧贴气缸盖排气侧，周边需避让发动机悬置、冷却管路、线束走线以及防火墙钣金结构，设计阶段需要反复核对安装边界，避免出现装车干涉问题。

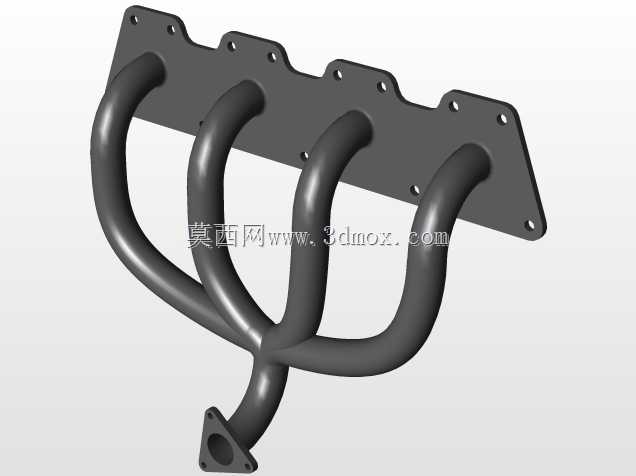

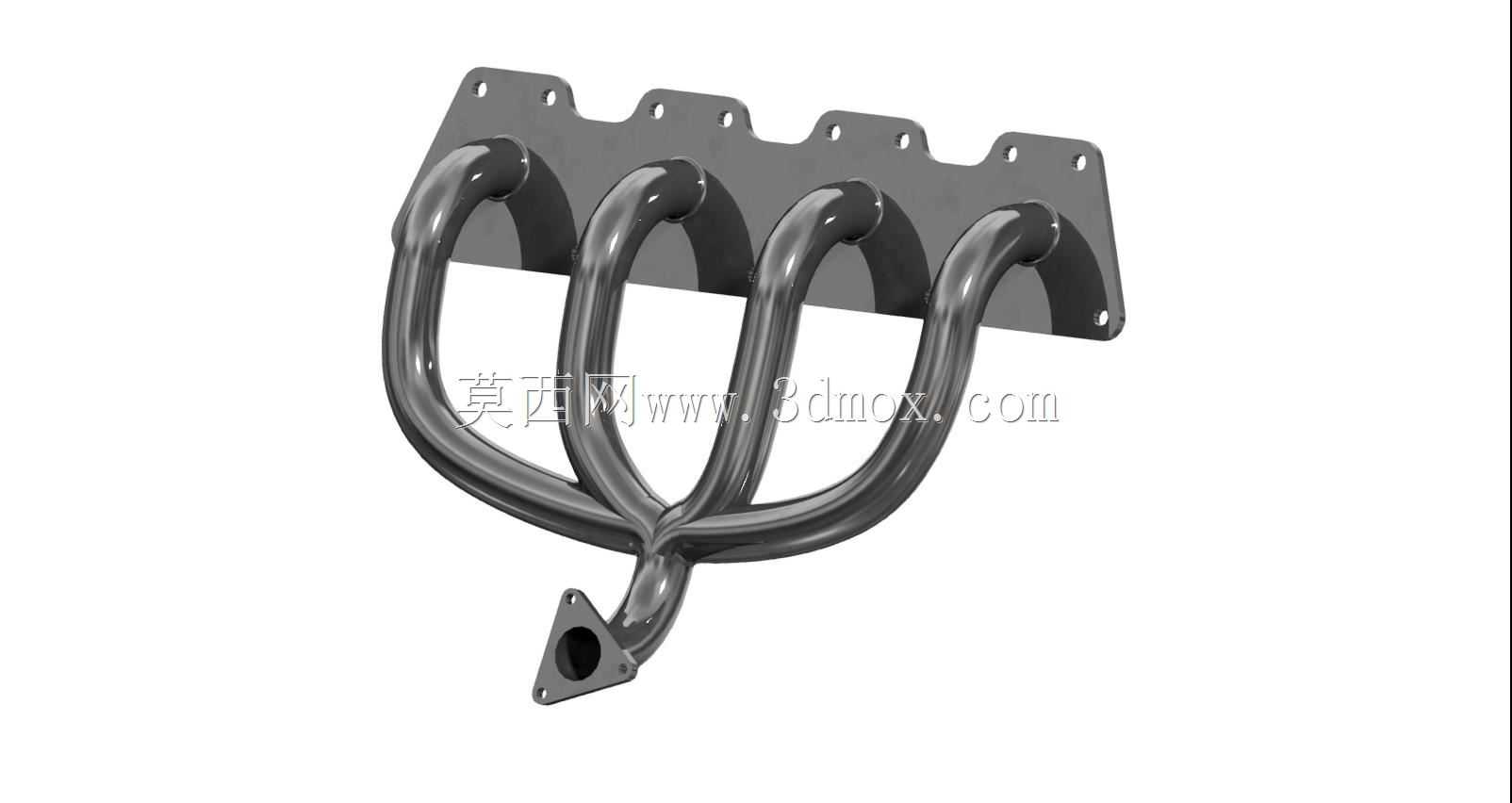

结构设计上，四个进气端采用等距法兰面布局，法兰上的安装孔位完全匹配气缸盖排气侧的螺栓分布，每个进气口对应一个气缸的排气道出口，法兰面加工有足够的平面度要求，配合金属密封垫片可实现高温工况下的密封，避免废气泄漏。四个独立的弯管支路采用不等长平滑过渡的流道设计，弯曲段全程保持均匀的管壁曲率，没有突变的折角或截面收缩，能够最大程度降低排气背压，减少各缸排气之间的干涉脉冲，提升发动机的排气效率，同时兼顾了机舱内的布局空间限制，避免管路与周边部件发生触碰。

管路汇合处采用顺滑的Y型汇流结构，将四个支路的气流逐步整合到单一的出气端，出气端同样设置带安装孔的连接法兰，用于对接下游的排气前段管路，法兰上的定位孔可保证装配时的同轴度，降低安装应力。整个歧管采用金属一体铸造成型后做表面抛光处理，管壁厚度均匀，既能够承受排气过程中的持续高温与气流冲击，也能通过均匀的壁厚分布降低热应力集中，减少长期使用下的开裂变形风险。

从安装边界来看，进气侧法兰的总长度覆盖四个气缸的排气道分布范围，安装孔位的间距严格匹配缸盖的螺栓孔距，出气端法兰的朝向经过角度优化，既保证气流顺畅流出，也能避开发动机舱内的其他附属部件，整个歧管的外轮廓在安装后不会超出动力总成的预留空间，维修拆卸时无需额外拆解周边大部件，可直接从排气侧完成拆装作业。流道设计过程中需要反复校核各缸的排气时序，避免相邻气缸的排气脉冲在汇流处形成紊流，影响发动机的充气效率，弯管的弯曲半径也经过多轮调整，在保证成型工艺可行性的前提下，尽可能减少气流的沿程阻力。
