带放射筋结构的矩形托盘类承载试件

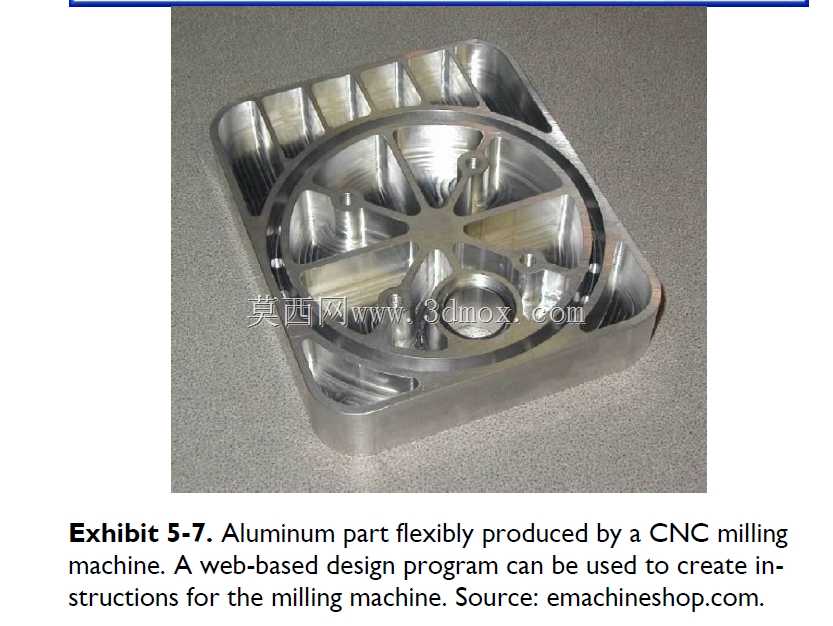

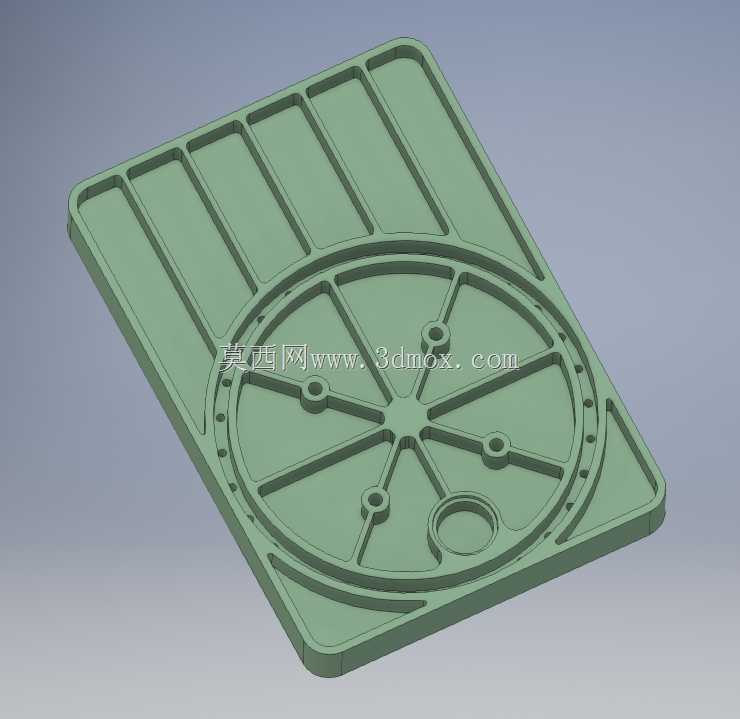

这类带放射状加强筋的矩形承载托盘，在轻工装配、电子元器件周转、小型精密零件工序间转运场景中应用十分广泛，很多时候也会作为自动化产线的工位载具使用，用来承托特定外形的工件完成检测、组装、点胶等工序动作。从结构设计来看，整体采用带圆角的矩形外轮廓，边缘设置了一圈围边，能够避免放置在盘面上的工件在转运过程中滑落，围边高度控制在合理范围，既不会过高增加取件难度，也不会过低失去限位作用。盘面下半部分的放射状筋条是整个结构的核心承载设计，以中心区域为原点向四周发散布置筋条，同时搭配环形筋做连接，这种筋格布局能在不增加整体壁厚的前提下，大幅提升盘面的抗弯抗扭刚度，避免托盘在堆叠或者承载较重工件时出现翘曲变形，相比横竖正交的筋条布局，放射状结构在承受中心区域集中载荷时的应力分布更均匀，不容易出现筋根处的应力集中开裂问题。盘面上预留的几个圆形凸台定位孔，是用来配合定位销使用的，当托盘放置在工装工位上时，定位销插入孔内即可完成快速定位，保证每次放置的位置精度一致，适配自动化设备的取放料动作，靠近环形筋边缘的半圆缺口是取件让位结构，方便操作人员或者机械手从缺口处伸入，拿取放置在中心区域的工件。上半部分的平行直筋区域，是用来放置长条形零件或者配套的工装附件，直筋的间距经过匹配设计，能刚好卡入对应宽度的零件，避免零件在转运过程中发生窜动。整个结构采用等壁厚设计，筋条厚度与主体壁厚保持一致，能够很好适配注塑成型工艺，避免出现缩痕、填充不足等成型缺陷，外轮廓的圆角过渡也能减少成型时的应力集中，同时提升使用时的安全性，避免锐边划伤操作人员。这类载具的安装边界需要匹配对应产线的工位尺寸，通常盘面尺寸会比工位定位区域单边预留1-2mm的间隙，方便取放，底部如果需要堆叠使用，还会在对应位置设置堆叠定位凸台，保证多层堆叠时不会发生滑移。
