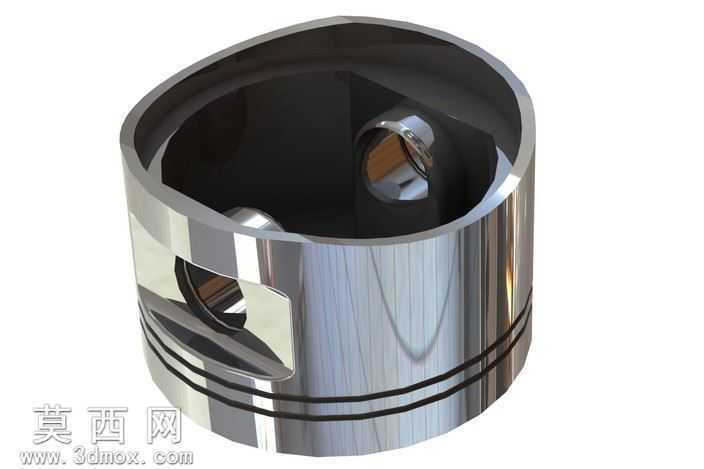

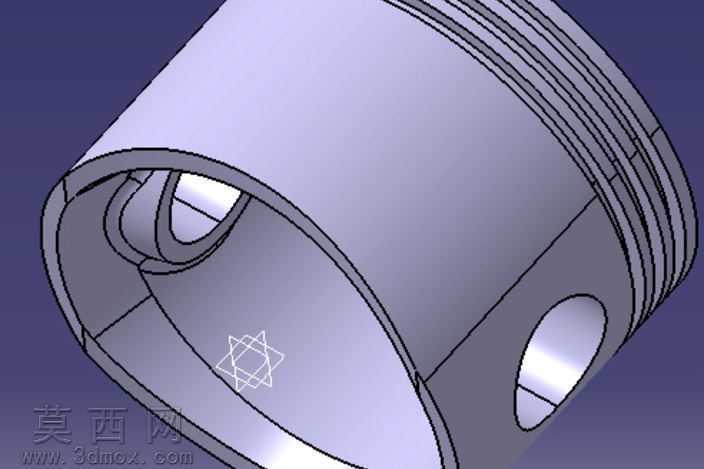

径向活塞发动机活塞组件三维设计模型

本模型为径向活塞发动机的核心活塞部件，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循内燃机活塞的实际工程设计规范，完整还原了活塞的主体结构特征。模型主体为筒状活塞本体，外侧上部设计有多道平行的环槽结构，用于安装活塞环，实现燃烧室密封、控油以及导热的功能，环槽的间距、深度尺寸均参考通用径向发动机活塞的工程参数设定，保证结构合理性。活塞侧壁开设对称的活塞销孔，用于穿装活塞销实现活塞与连杆的铰接，销孔位置经过受力校核设定，匹配活塞往复运动的受力传递路径。活塞内部设计有加强筋结构，在保证整体结构强度的同时有效降低部件自重，适配径向发动机高转速往复运动的工况需求，内部腔体的轮廓经过平滑过渡处理，避免应力集中问题。建模过程中采用实体拉伸、旋转切除、阵列等特征操作完成基础结构搭建，对环槽边缘、销孔内侧、加强筋衔接处均做了圆角倒角处理，还原实际加工的工艺特征。材质设定上，活塞主体采用铝合金材质参数，模拟实际活塞轻量化、导热性好的材质特性，表面赋予细腻的金属磨砂质感，环槽区域做了细微的粗糙度区分，还原机加工后的表面效果。渲染阶段采用柔和的工业展示光源，多角度呈现活塞的外部轮廓与内部结构，通过半透明剖切视角可清晰展示内部加强筋的排布逻辑，模型结构完整无破面，各特征尺寸比例协调，可用于径向发动机的结构原理展示、装配模拟以及相关教学演示场景，能够直观展现活塞在径向发动机中的结构形态与功能设计逻辑，为动力系统相关的设计研发、原理讲解提供精准的三维可视化参考。
