电脑机箱用轴流散热风扇结构设计

　　在消费电子硬件散热领域，机箱轴流风扇是整机热管理系统的核心执行部件，其设计合理性直接决定了CPU、显卡、内存、存储模块等核心发热元件的工作温度阈值，进而影响整套硬件的运行稳定性与使用寿命。日常使用场景中，电脑内部的高功耗元件在满负载运行时会产生大量积热，若机箱内部的空气交换效率不足，热空气无法及时排出机箱，会导致元件工作温度持续攀升，轻则触发硬件降频机制损失性能，重则造成元件不可逆的热损坏，因此散热风扇的结构设计需要同时兼顾通风效率、安装适配性、运行可靠性等多维度的工程要求。

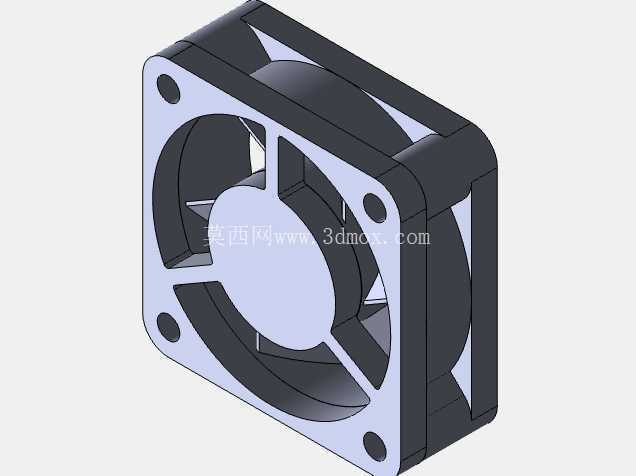

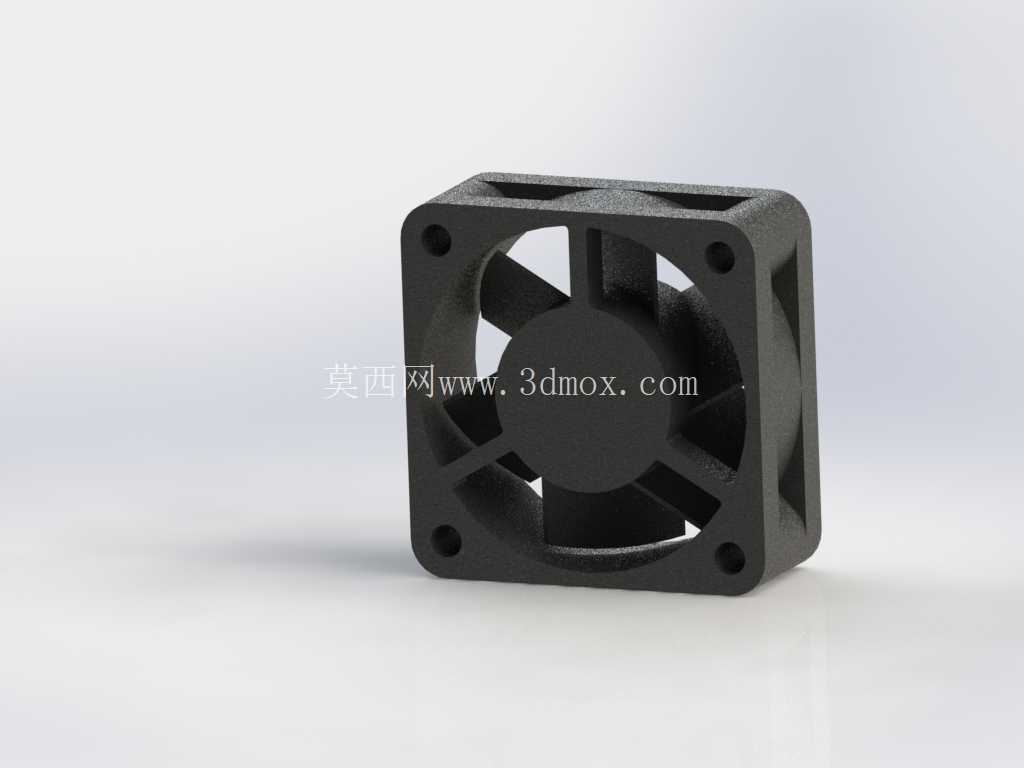

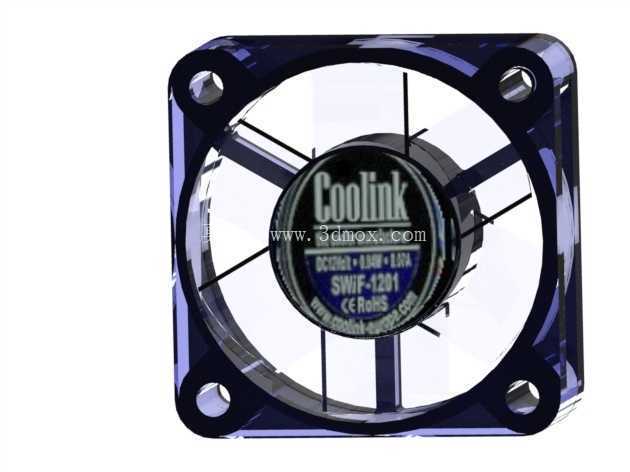

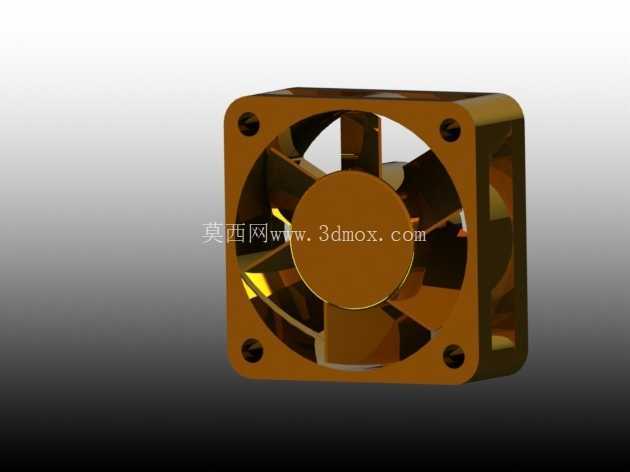

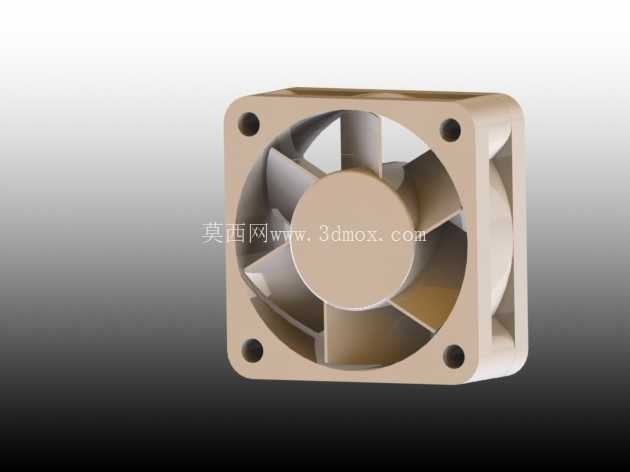

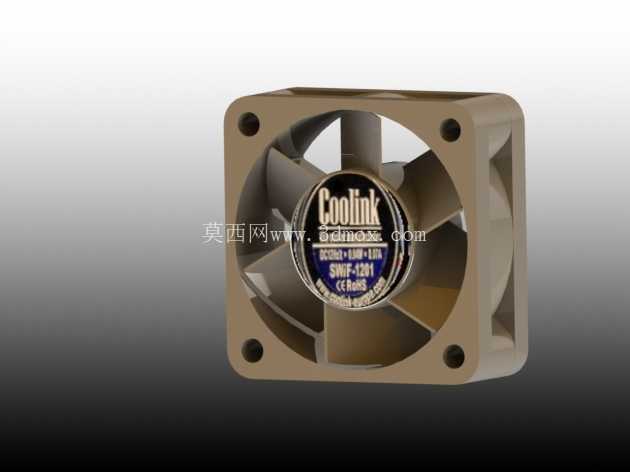

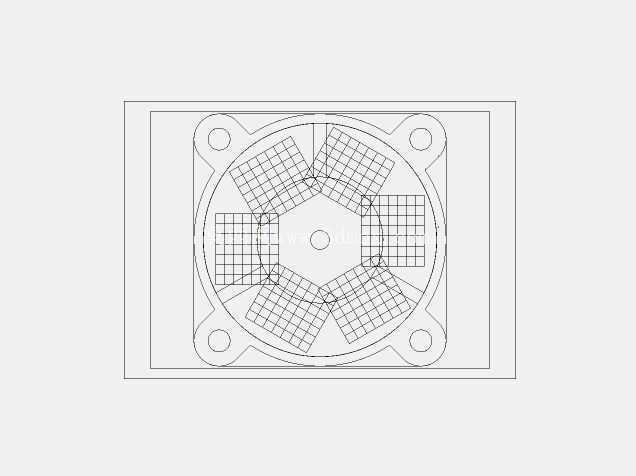

　　这款轴流散热风扇采用标准方形外框结构，外框四个角预留了沉头安装孔位，孔位间距遵循消费电子机箱散热位的通用安装规范，能够适配绝大多数台式机机箱、工业工控机箱、小型ITX机箱的标准风扇安装位，安装时可通过自攻螺丝或者减震胶钉完成固定，沉孔设计能够保证螺丝安装后不会突出外框表面，避免安装时与机箱壁或者其他内部部件产生干涉。外框的内侧做了圆弧导流过渡设计，能够减少空气进入扇叶区域时的紊流损失，提升进风端的气流平顺性，降低气流与框体摩擦产生的风噪。

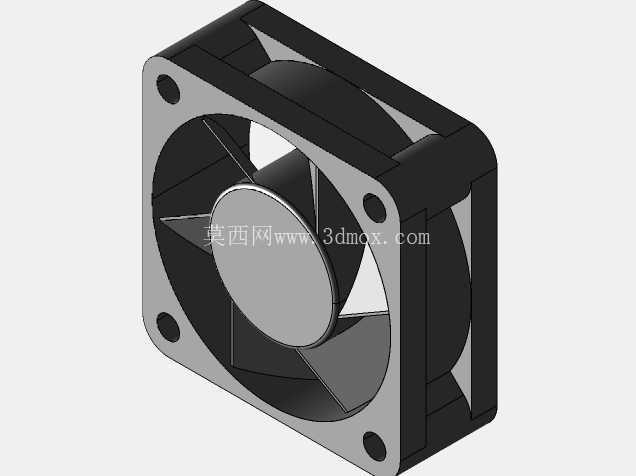

　　扇叶部分采用七叶后掠式设计，这种叶型设计能够在相同转速下获得更高的静压值，保证气流能够穿透机箱内部密集的硬件间隙、散热鳍片缝隙，将热源附近的热空气有效携带排出。扇叶与中心轮毂的连接位置做了加厚过渡处理，能够提升扇叶根部的结构强度，避免风扇在高转速长期运行时出现扇叶形变、断裂的问题，轮毂内部预留了标准直流电机的安装腔体，可适配常规尺寸的无刷直流电机，电机供电走线可从外框侧边的预留走线槽引出，避免走线干涉扇叶运转。

　　从安装边界来看，这款风扇的外框厚度遵循常规机箱风扇的厚度标准，既可以安装在机箱的进风位作为冷量输入部件，也可以安装在机箱的出风位作为热风排出部件，部分水冷排、风冷散热器也可适配该尺寸的风扇作为换热动力源。设计过程中需要严格控制扇叶与外框内壁的间隙，间隙过大会导致扇叶边缘的气流回流，降低整体通风效率，间隙过小则容易因为扇叶运转时的微小形变、装配公差出现擦框问题，引发运行异响甚至扇叶损坏，因此建模时需要根据常用塑料材质的成型收缩率、长期运行的形变余量预留合理的间隙值。

　　在实际工程应用中，这类轴流散热风扇除了台式电脑场景外，还可广泛适配于服务器机柜通风、小型电子设备散热、工业控制柜散热、3D打印机热端散热等多种需要小尺寸强制通风的场景，设计时外框的边角做了小圆弧倒角处理，既能够避免安装时尖锐边角划伤操作人员，也能够减少塑料注塑成型时的应力集中问题，提升外框的结构抗冲击能力。扇叶的曲面造型经过气流优化，在保证风量的同时能够切割气流减少涡流噪音，配合安装时的减震胶垫，能够有效降低风扇运转时的振动传递，满足消费电子场景对于低运行噪音的使用需求。

　　建模过程中需要重点保证安装孔位的位置度公差，若四个安装孔的相对位置偏差过大，会导致现场安装时螺丝无法顺利对位，增加装配难度；扇叶的曲面需要做均匀的壁厚设计，避免注塑成型时出现缩痕、翘曲等成型缺陷，保证扇叶的动平衡性能，减少风扇运转时的振动量。外框的进风侧与出风侧做了差异化的导流结构，进风侧的喇叭口导风结构能够扩大进风范围，提升进风效率，出风侧的平直导流段能够对流出的气流做整流处理，让气流的喷射距离更远，覆盖更大的散热区域。
