1U标准机架式服务器机箱前面板钣金结构

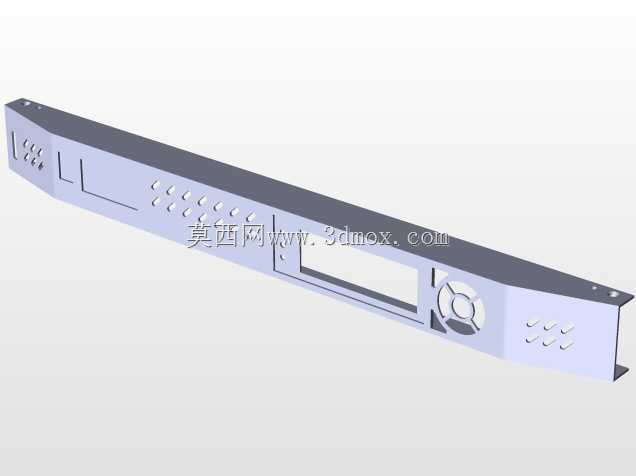

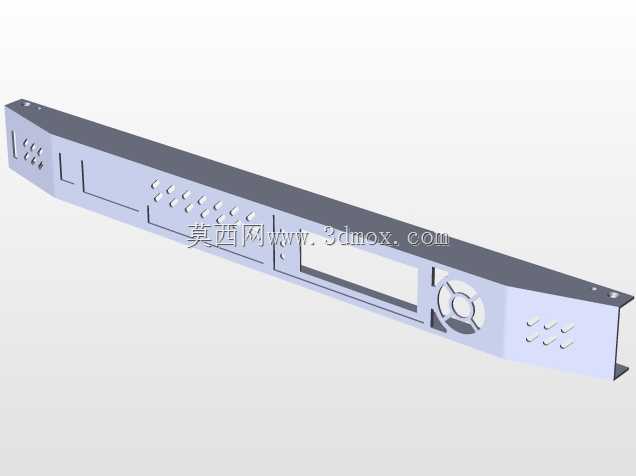

该结构件为标准19英寸机架安装场景下的设备前面板，适配1U高度的机架式设备安装需求，整体采用薄钣金折弯一体成型工艺，主体长度匹配标准机柜立柱安装孔距，两端预留的安装折边带有定位孔，可直接通过标准机柜螺丝固定在机柜前后立柱的对应安装位上，无需额外转接支架。从结构设计来看，面板主体做了等距折弯加强处理，长条形薄壁结构在保证轻量化的同时，避免长跨度安装后出现中部下挠变形的问题，表面做哑光导电氧化处理，既满足机房设备的电磁屏蔽要求，也能减少长期使用过程中的表面剐蹭留痕。面板上的开孔布局完全匹配对应设备的前置功能需求，左侧区域的阵列小圆孔为状态指示灯透光位，每个开孔位置对应内部PCB板上的LED灯珠，开孔直径控制在3mm以内，既保证指示灯光线透出无遮挡，也避免大开孔导致的电磁泄漏问题；中部预留的长条形开口为前置IO接口让位区，可适配USB、VGA、复位按键等前置操作部件的安装，开口边缘做了向内翻边处理，消除钣金裁切后的锐边，避免装配过程中划伤操作人员或损坏连接线材；右侧区域的大尺寸开孔为前置散热风扇的通风位，开孔形状匹配40mm规格轴流风扇的安装尺寸，周围预留的螺丝孔位可直接固定风扇支架，旁边的阵列式椭圆开孔为辅助通风道，配合内部风道形成正压散热气流，带走设备内部硬盘、主板等部件的工作积热。在实际机房部署场景中，这类前面板除了承担设备外观遮挡、内部部件防护的作用外，还需要兼顾日常运维的操作便利性，面板上预留的标识位可粘贴设备编号、资产标签，方便运维人员快速定位设备位置；两端的安装折边做了下沉式设计，安装后与机柜立柱表面齐平，不会突出机柜平面影响前后柜门的闭合。设计过程中针对钣金折弯的回弹量做了公差补偿，所有折弯内角统一采用R0.8的折弯圆角，避免折弯处出现应力集中导致的开裂问题，所有开孔的毛刺均做向内打磨处理，装配后不会出现划手的风险，整体结构的安装公差控制在±0.2mm以内，保证与同规格机架设备的前面板互换性，无需二次修配即可完成装配。
