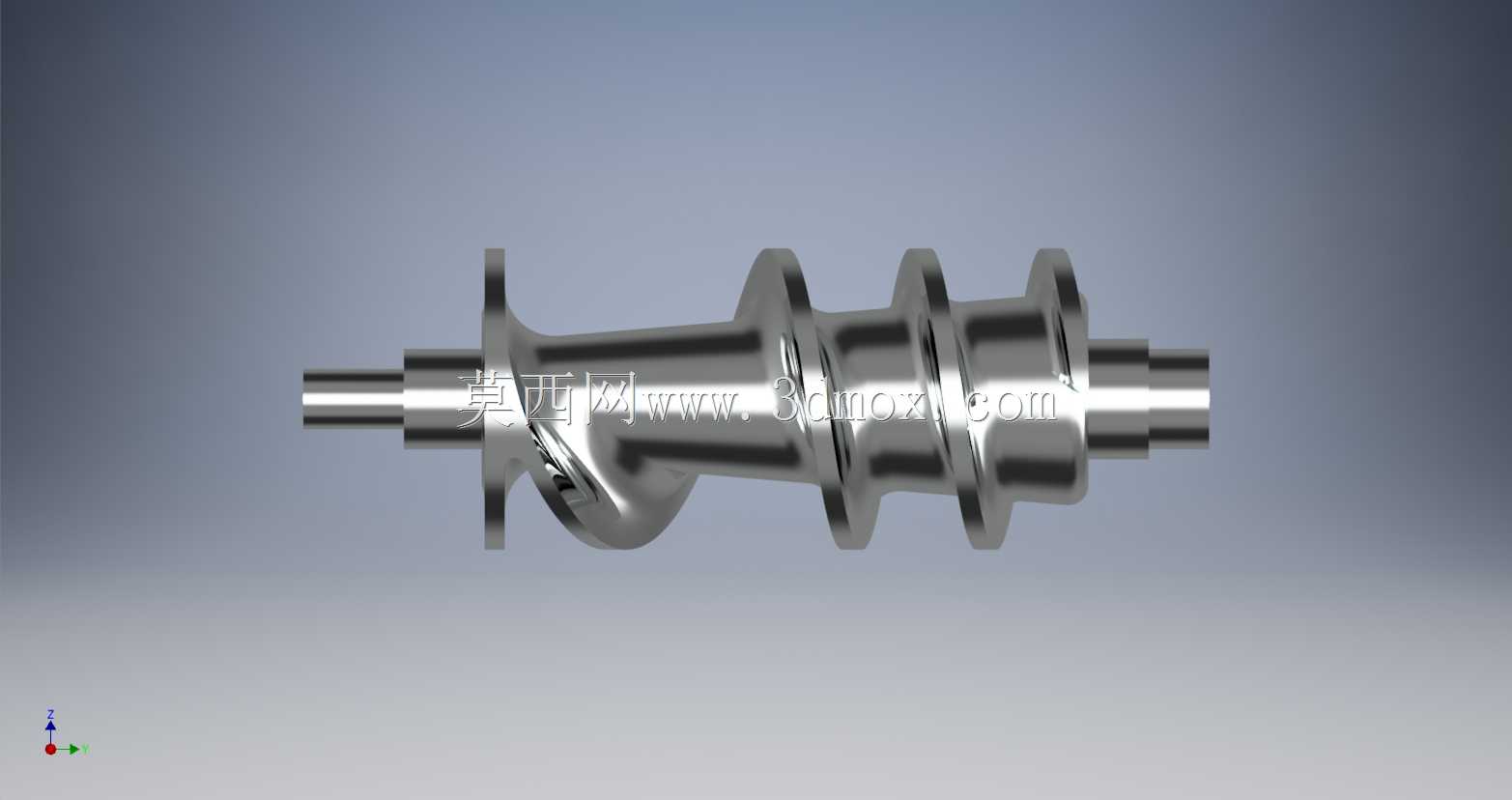

L90mm微型挤出机螺杆结构设计

这款长度90mm的微型螺杆，主要适配桌面级小型挤出设备、实验室微量配方试验挤出装置以及小型3D打印耗材挤出单元，在小批量色母粒试制、医用高分子导管挤出、微型塑胶型材打样场景中承担核心塑化输送功能。不同于大规格工业挤出机螺杆，该微型螺杆的设计全程围绕小流量下的物料输送稳定性展开，螺棱的升角经过反复校核，针对低喂料量工况下容易出现的物料架桥、输送脉动问题做了针对性优化，进料段螺槽深度略大于均化段，保证松散粒料或粉状原料能顺利被螺棱裹挟向前，避免进料口处出现物料空转不前进的问题。螺杆的整体轴径匹配微型挤出机的机筒内孔公差，两端的轴颈做了同轴度约束，安装时可直接适配标准微型推力轴承与联轴器，不需要额外做轴端改型，安装边界控制严格，总长度90mm的尺寸可以直接嵌入紧凑型挤出模组，不会和机筒的加热圈、温度传感器安装位产生干涉。从功能段划分来看，该螺杆的压缩段长度占比略高于常规大螺杆，因为微型挤出场景下物料受热路径短，需要更长的压缩渐变段来保证物料从固态到熔融态的转变平缓，避免局部剪切过热导致物料降解，尤其是加工热敏性医用高分子材料时，这种渐变压缩的结构能有效降低料流内部的温度差，保证挤出熔料的密度均匀。螺杆表面的粗糙度要求达到镜面级，减少物料在螺槽内的滞留，避免长时间停机后残留物料碳化影响后续挤出质量，螺棱的顶隙控制在极小范围内，减少熔料在机筒内壁的滞留层厚度，提升小流量挤出时的计量精度。在实际选型适配时，这款螺杆可以匹配直径20mm以内的微型机筒，适配的驱动扭矩不需要过大，常规42系列步进电机搭配小型减速箱即可驱动，适合集成在桌面级试验设备或者小型在线挤出工位上，不需要占用过大的安装空间，两端的轴端做了退刀槽设计，方便密封件的安装，避免熔料从轴端间隙泄漏。设计过程中还针对微型螺杆容易出现的弯曲变形问题做了刚性校核，长径比控制在合理区间，避免在挤出压力波动时螺杆出现挠曲碰擦机筒内壁，保证长期运行的稳定性。
