适配AM3+平台的CPU分体式液冷散热装置

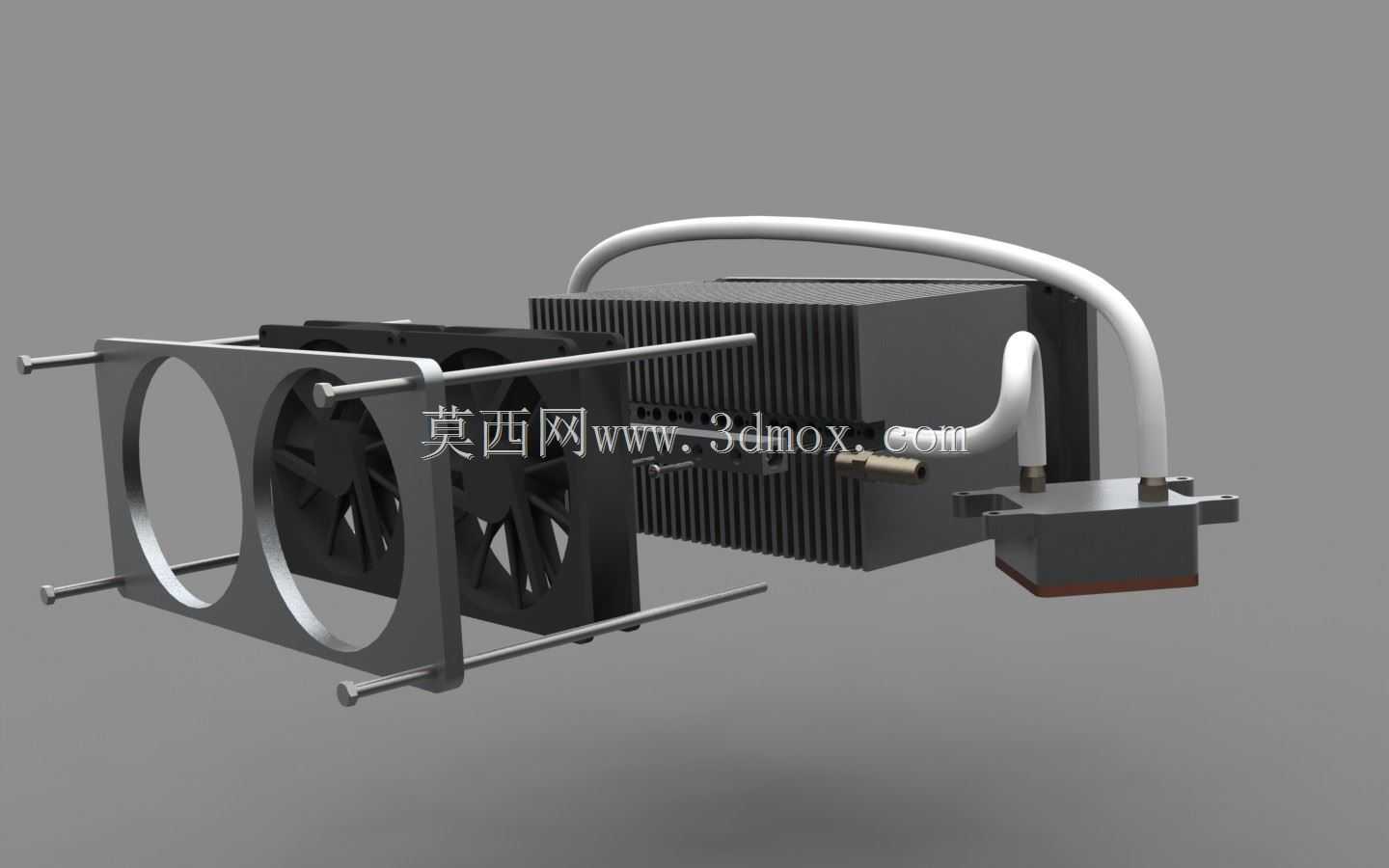

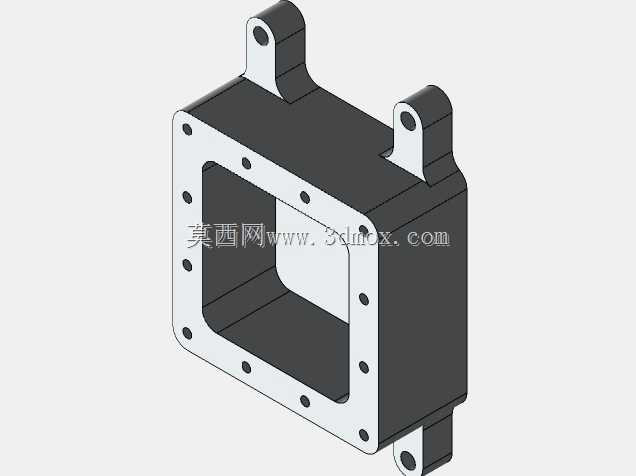

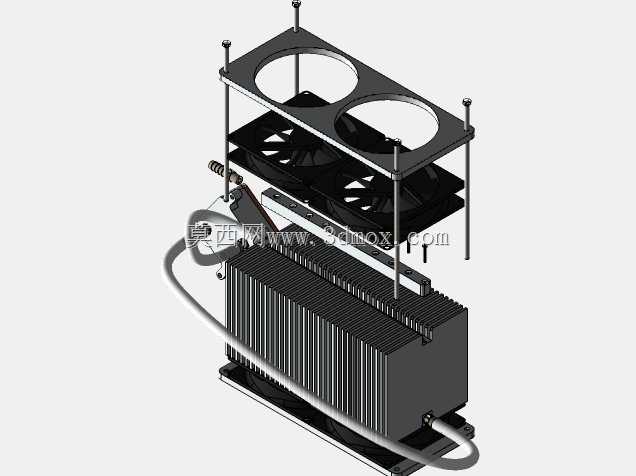

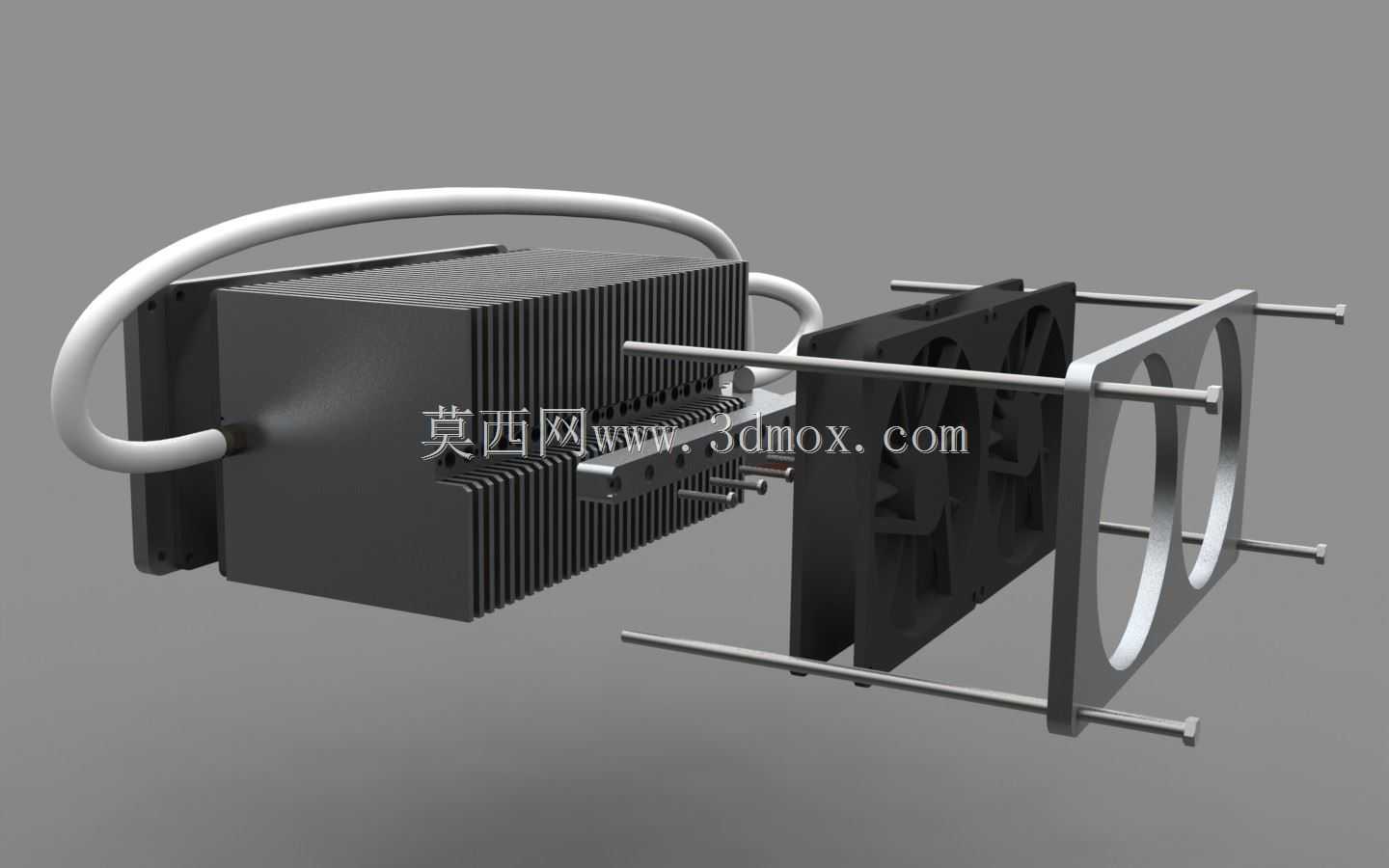

这套散热装置主要面向台式计算机CPU散热场景，针对Phenom X6系列AM3+接口处理器的高发热特性设计，可覆盖桌面级DIY装机、小型工作站改装、老旧高性能平台散热升级等实际使用需求，相比传统风冷方案能在相同散热效率下大幅降低运行噪音，同时避免高转速风冷带来的机箱共振问题。整套装置采用分体式液冷结构布局，核心换热单元包含纯铜接触冷头、密集铝制鳍片换热排、双120mm规格轴流风扇、金属固定支架以及柔性输送管路，冷头底面做了高精度铣平处理，安装时配合导热介质可与CPU顶盖实现紧密贴合，减少接触热阻，快速将处理器运行产生的热量传导至循环冷却液中。设计阶段优先考虑了安装兼容性，固定支架采用长螺杆可调结构，可适配AM3+接口的标准扣具孔位，支架与风扇、换热排之间的连接位置预留了足够的调整余量，安装时不需要对机箱原有结构做破坏性改装，只要机箱支持120mm双风扇位的冷排安装空间即可顺利部署。换热排采用平行流道鳍片结构，鳍片间距经过优化，既保证冷却液携带的热量能快速通过鳍片与空气完成热交换，又不会因为鳍片过密导致风阻过大增加风扇负载，双风扇采用对吹式安装布局，可形成贯穿冷排的稳定风道，快速带走鳍片表面积聚的热量。管路采用耐温耐老化的柔性管材，两端接头做了密封加固处理，可长期承受冷却液循环的压力波动，避免漏液风险，管路走向预留了足够的弯曲半径，安装时可根据机箱内部空间灵活调整走线路径，不会与内存、显卡等周边配件产生安装干涉。从安装边界来看，整套装置冷头部分突出主板表面的高度控制在35mm以内，不会与大尺寸内存马甲、下压式供电散热片产生位置冲突，冷排整体厚度控制在27mm，搭配25mm厚度的标准风扇，总厚度不超过52mm，可适配绝大多数主流ATX、MATX机箱的后置或顶置风扇位，安装完成后不会出现侧板无法闭合的问题。结构设计上没有采用多余的装饰性部件，所有结构都服务于散热效率与安装可靠性，金属支架表面做了阳极氧化处理，长期使用不会出现锈蚀掉漆问题，风扇与支架之间加装了减震胶垫，可进一步降低风扇运行时的振动传递，减少整机运行噪音。
