工具箱门用铰链与闩锁扣三维结构设计

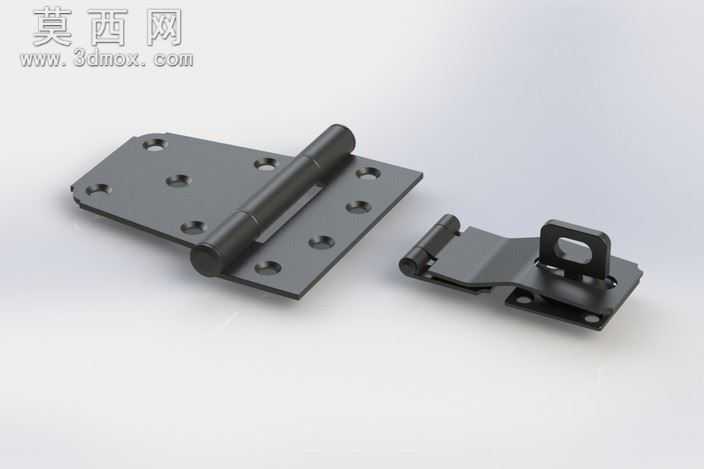

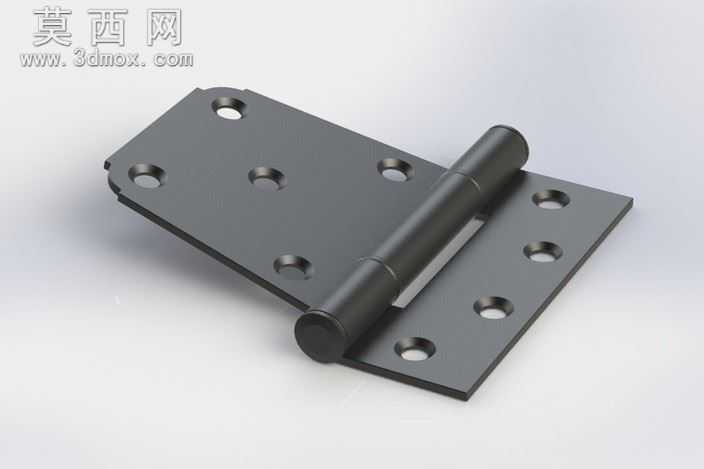

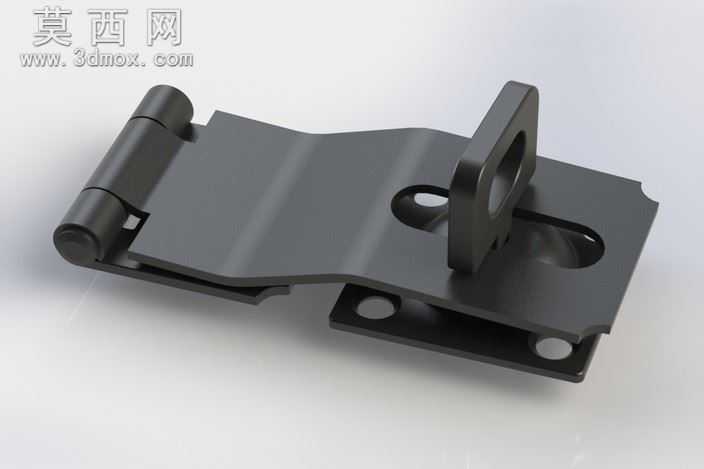

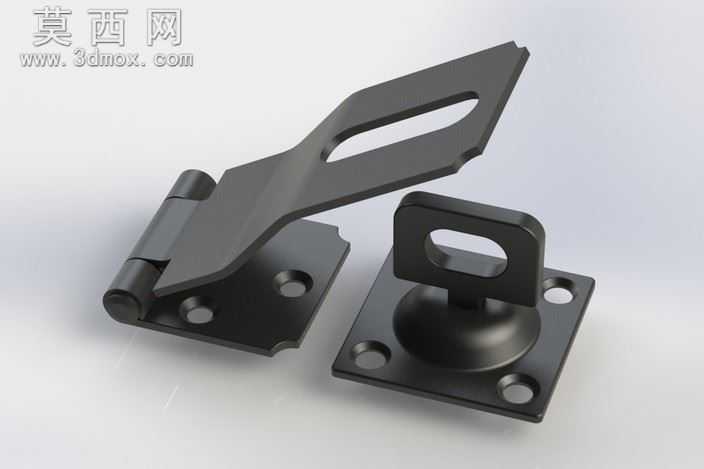

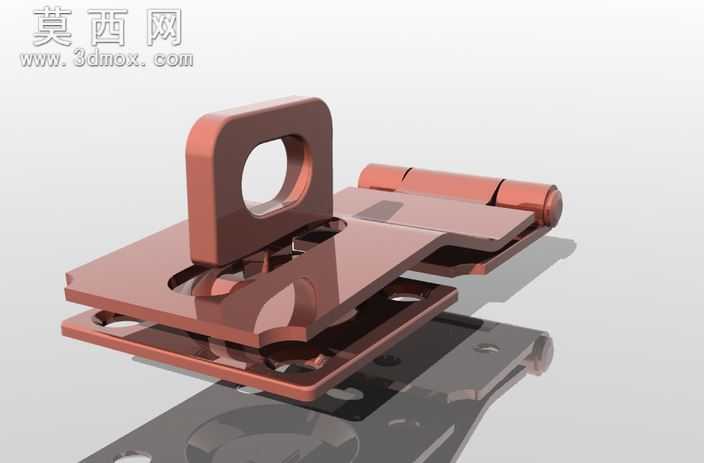

本套三维模型针对工具棚、储物箱体的门扇开合与锁闭需求设计，包含配套的合页铰链与闩锁扣两个独立功能部件，整体建模过程严格遵循机械五金件的实际加工工艺逻辑，在SolidWorks环境下完成全参数化建模，确保各部件尺寸可根据实际使用场景灵活调整适配。建模阶段首先完成两个部件的底座结构绘制，两款底座均采用方形安装板设计，预留四个对称分布的沉头安装孔，可通过标准螺丝直接固定在门板与门框对应位置，安装孔的沉头深度经过参数校准，确保螺丝安装后表面平整无凸起，不会影响门扇开合与锁扣操作。铰链部分采用经典的卷圆合页结构，转轴部分通过同轴心配合完成装配，合页页片做了边缘倒角处理，既避免锐边造成安装划伤，也提升了部件整体的质感，页片上的长条形调节孔可适配一定范围内的安装位置误差，降低现场安装的对位难度。闩锁扣部分采用底座加挂耳的一体式结构，挂耳部分预留与铰链页片匹配的穿锁空间，当门扇闭合时，铰链页片可顺利卡入挂耳的镂空区域，此时可在挂耳与页片的重合孔位加装挂锁，实现门扇的锁闭固定。渲染阶段采用哑光黑色金属材质，模拟实际五金件常用的喷塑表面处理效果，材质参数调整了金属粗糙度与反光度，还原冷轧钢五金件的真实质感，场景搭建采用柔和的影棚光源，多角度展示部件的装配关系与细节结构，方便使用者直观理解部件的配合逻辑。设计过程中充分考虑了部件的通用性，除适配工具棚门扇外，也可通过调整安装孔距与整体尺寸，适配各类储物箱、设备检修门、小型柜体的开合锁闭需求，模型同时导出了STEP、IGES等通用三维格式，可兼容多数主流三维设计软件，方便不同使用习惯的设计者直接调用修改，无需重新绘制基础结构，大幅缩短同类五金配件的设计周期。
