KW11型弯柄式微动行程限位开关

这类弯柄结构的微动开关，在桌面级FDM3D打印机里是极为常见的行程限位检测元件，通常会被安装在X/Y/Z三个运动轴的行程端点位置，用来给运动控制系统提供轴端归零的触发信号，避免运动轴超出行程范围出现撞机、皮带脱齿甚至驱动部件损坏的问题。除了3D打印设备之外，这类小体积微动开关也常被用在小型自动化设备的位置检测、家电门盖开合检测、小型工装夹具的到位确认场景里，依靠微小的触发行程就能完成通断信号切换，响应速度快，触发压力稳定。

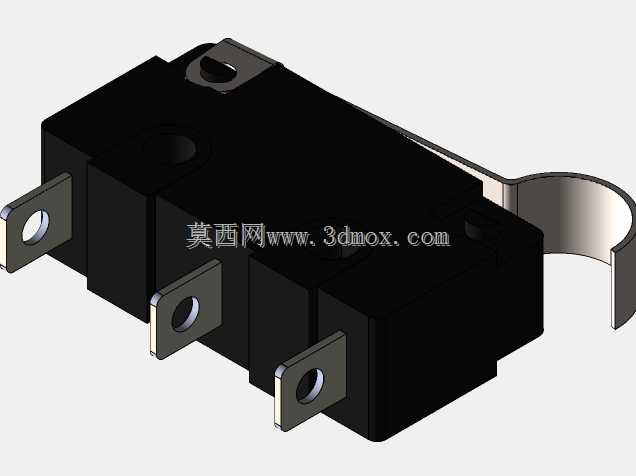

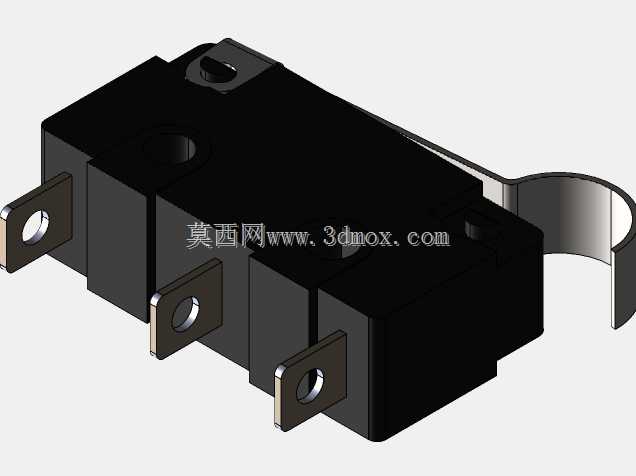

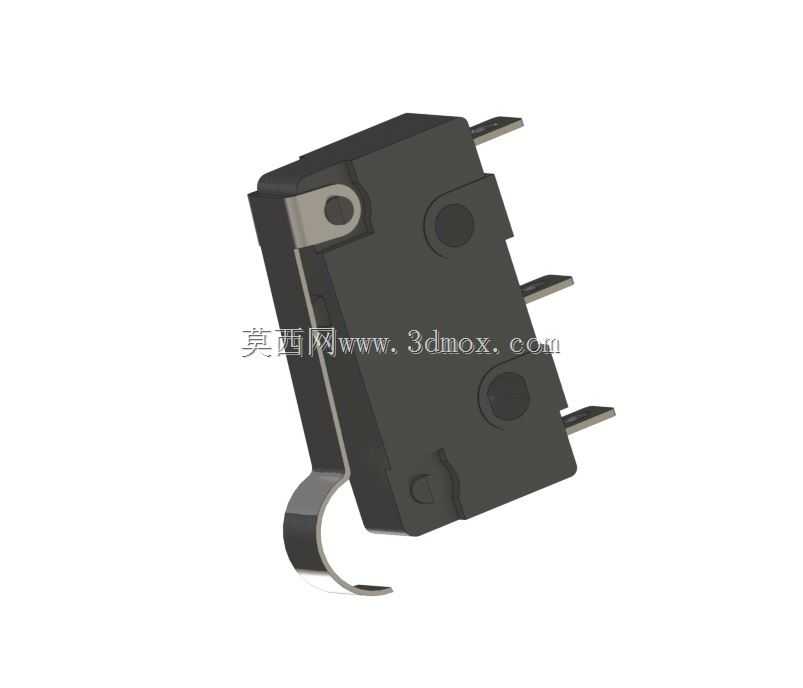

从结构设计来看，这款开关采用黑色阻燃工程塑料作为壳体主体，内部集成了弹片式触点结构，外部伸出三个标准插片式接线端子，分别对应公共端、常开端与常闭端，方便用户根据实际控制回路需求选择接线方式。弯弧形的触发摆臂采用金属弹片材质，摆臂末端做了圆弧过渡处理，能够在被运动部件触碰时顺畅滑动，避免长期摩擦出现卡滞或者磨损过快的问题，摆臂与壳体内部的触发顶杆联动，只需要很小的摆臂位移就能带动内部触点完成快速通断切换，减少触点拉弧的概率，提升元件的使用寿命。

在安装边界上，这款开关的壳体为紧凑型长方体结构，三个接线端子平行排布在壳体同一侧，安装时可以通过壳体上自带的定位孔完成螺丝固定，也可以借助卡扣结构卡在设备的钣金或者型材安装位上，不需要额外设计复杂的固定结构。选型适配时需要注意，摆臂的触发方向要与运动部件的行进方向匹配，预留出足够的摆臂活动空间，避免摆臂被过度按压超出形变行程，导致内部弹片出现塑性变形，影响触发精度甚至造成开关损坏。建模过程中需要重点还原摆臂的活动角度范围、接线端子的插片尺寸与间距、壳体安装孔的位置精度，确保装配干涉检查时能够准确模拟实际安装状态，为后续的设备结构布局提供准确的参考依据。这类开关的触发力通常维持在较小的区间，既能够保证被运动部件可靠触发，又不会因为触发阻力过大导致运动步进电机丢步，在小型轻量化运动设备里的适配性极强。
