大口径HDPE管道水上敷设安装场景

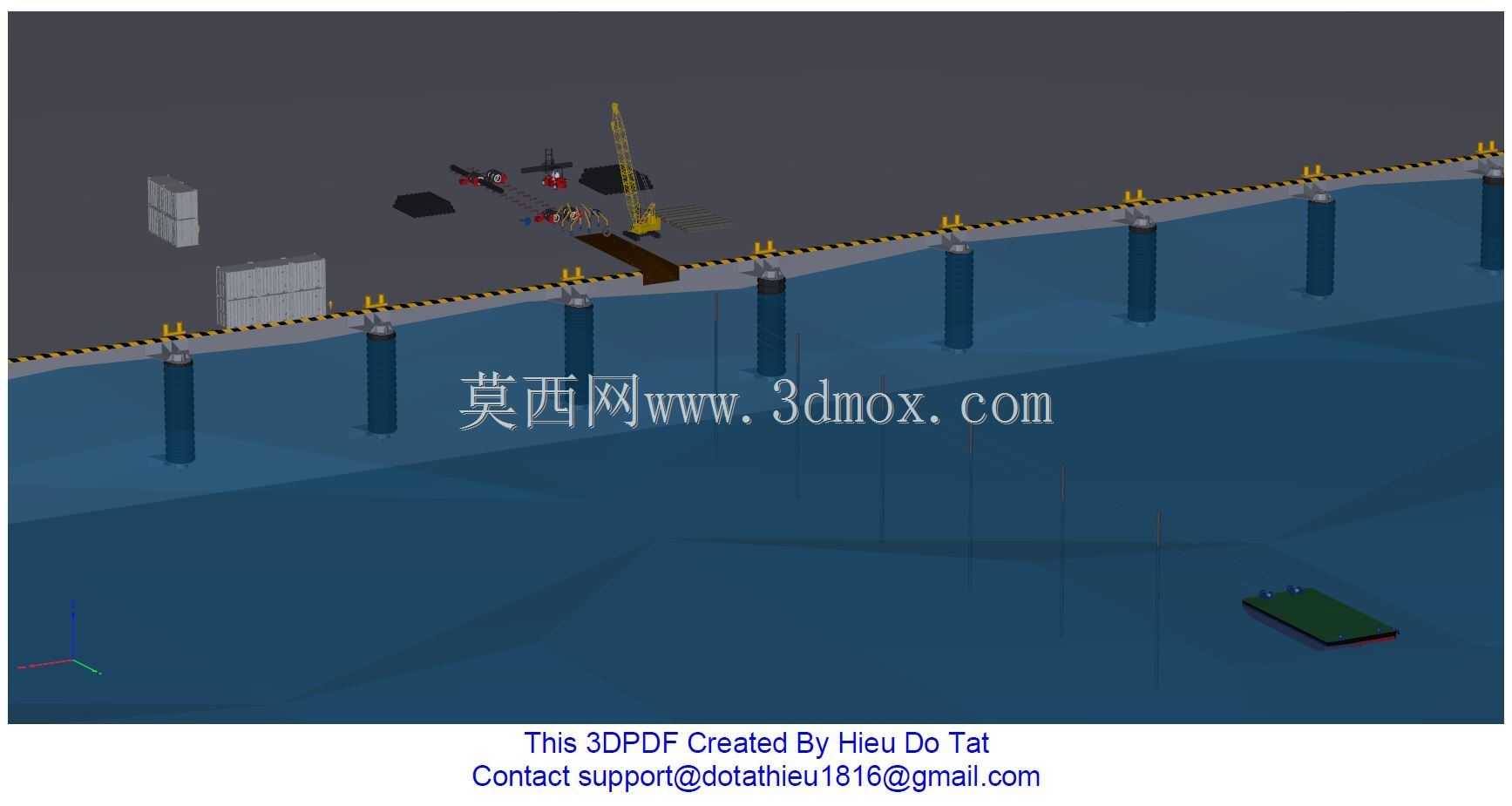

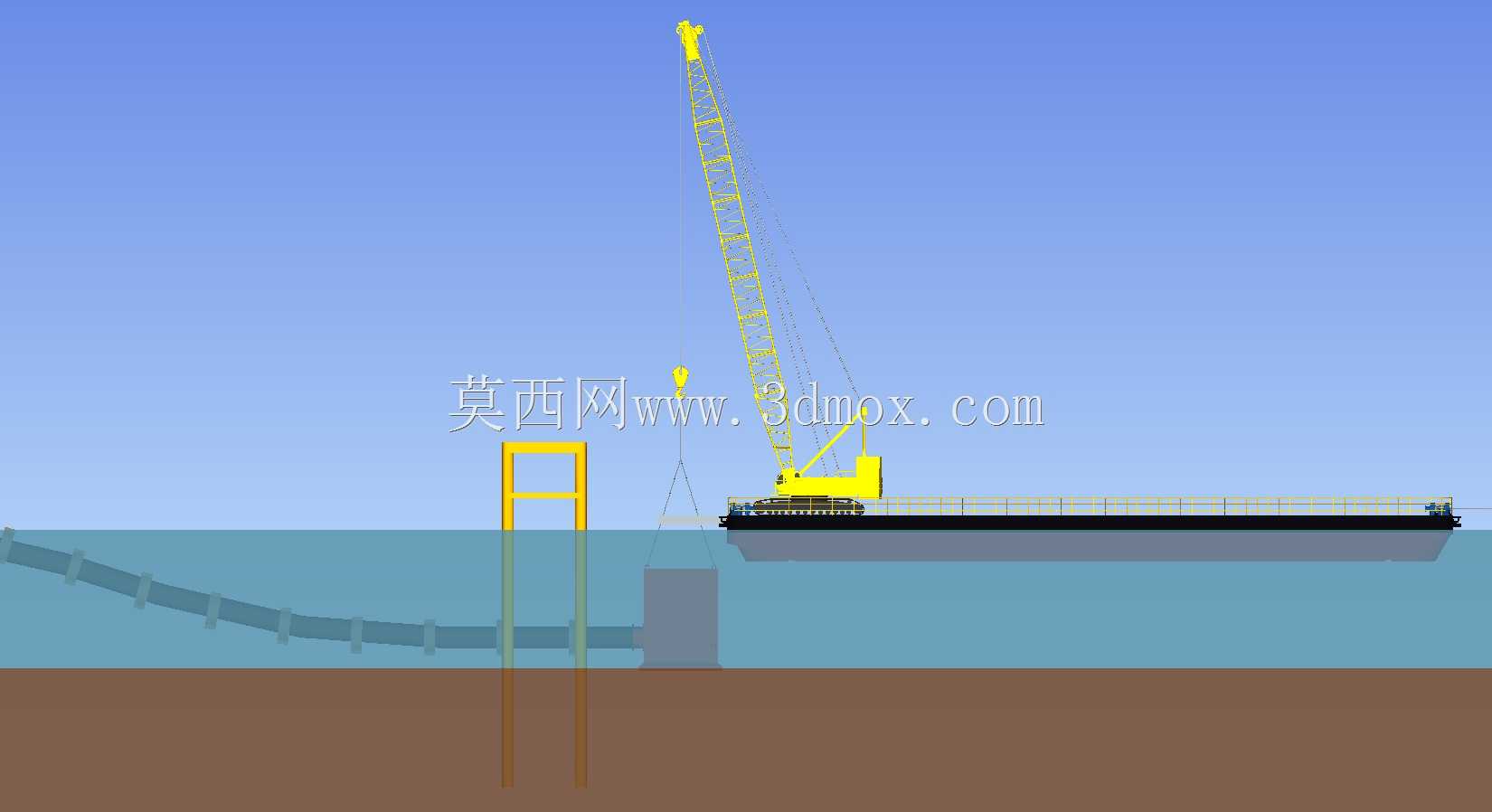

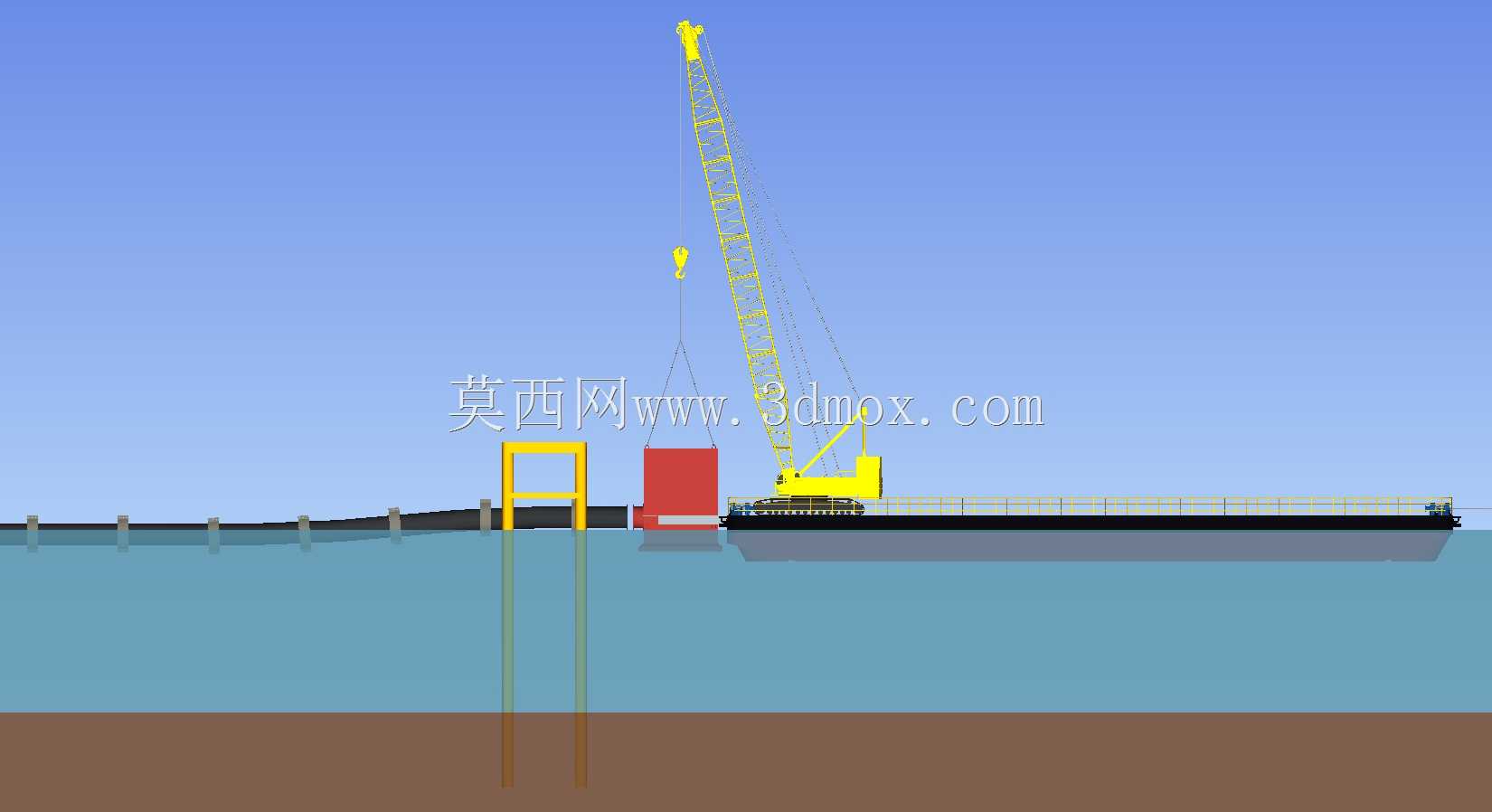

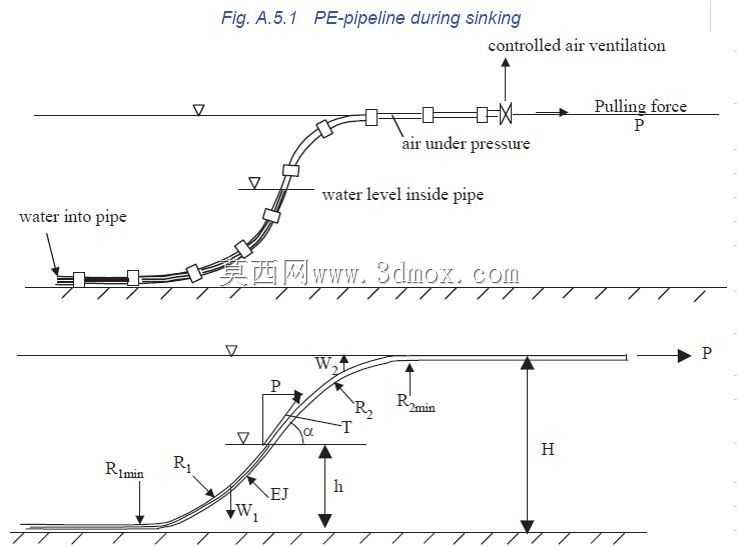

这套三维场景还原了大口径HDPE管道在水域环境下的敷设安装作业全貌，核心展示的HDPE管道公称直径达到1200mm，管壁厚度57.20mm，这类管道常应用于跨江、沿海区域的输水、排污或者取排水工程中，相比传统钢制管道，HDPE材质具备优异的耐腐蚀性能与抗形变能力，在水下复杂地质环境中能长期保持结构稳定性，大幅降低后期运维的更换成本。场景中可以看到沿水域排布的桩基支撑结构，这是水上管道敷设的核心承载基础，每根桩基深入水下持力层，顶部通过横梁形成连续的支撑带，支撑带边缘设置了警示防护结构，避免施工期作业设备或者通航船只误碰作业区域。在岸侧作业区域，布置了临时物料堆放区，用于存放待安装的管道节段、密封连接件以及施工辅材，起重设备停靠在作业平台指定位置，负责将预制完成的管道节段从堆场吊运至安装工位，作业人员在平台上完成管道对位、热熔焊接以及接口密封性检测工序。从设计维度来看，这套场景在建模时充分考虑了实际施工的安装边界：桩基的排布间距严格匹配大口径HDPE管的允许跨距，避免管道在自重与输送介质荷载下出现过度挠曲变形；作业平台的宽度预留了足够的设备操作空间，满足起重设备回转、人员通行以及物料临时周转的需求；水下区域的管道敷设深度也结合了通航要求与河床冲刷深度进行设置，避免后期通航作业或者河床演变对管道造成损伤。场景中还还原了小型水上作业驳船的停靠位置，这类驳船主要承担水下辅助作业、管道水下固定以及后期巡检的功能，整个场景的空间布局完全贴合实际水域管道施工的流程逻辑，从岸侧预制、吊装转运到水上对位安装、水下固定的全流程作业面都做了完整呈现，能够帮助结构设计人员快速梳理水上管道施工的空间干涉问题，也可用于施工方案的可视化交底，让作业人员清晰掌握各工序的作业位置与设备排布要求，提前预判施工过程中可能出现的空间冲突，优化作业流程，减少现场施工的返工概率。
