Turtlebot3移动机器人配套自行车安装支架

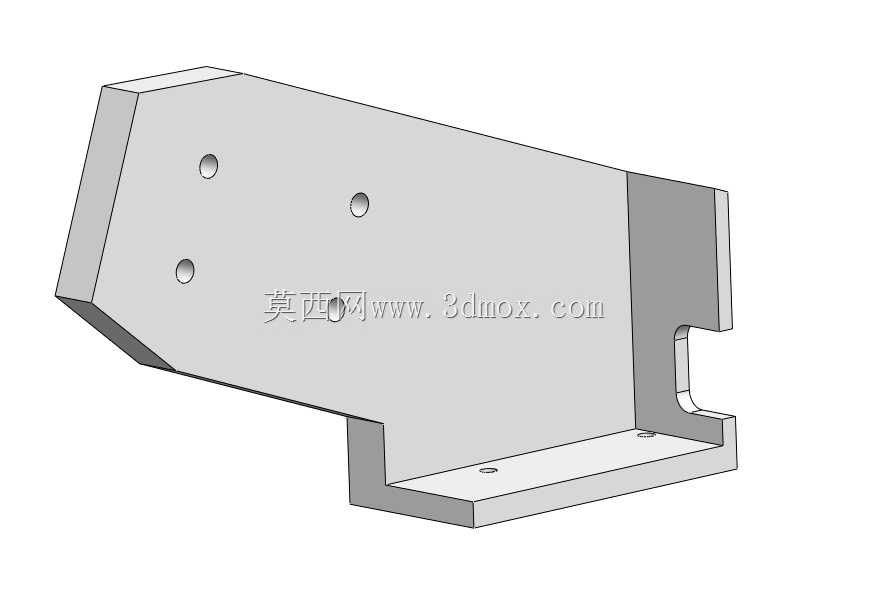

在移动机器人教学与二次开发场景中，Turtlebot3作为主流的开源ROS机器人平台，常被用于搭载各类外设完成功能拓展，其中搭载小型自行车结构开展运动学验证、路径规划实验是较为常见的实训方向，这款支架正是为该类拓展需求设计的连接固定部件。从实际使用场景来看，该支架承担着将自行车结构与Turtlebot3机器人本体可靠连接的作用，需要同时满足安装定位精度、结构强度以及轻量化的多重要求，避免机器人运动过程中出现连接松动、重心偏移影响运动控制精度的问题。设计上采用了分体镜像的结构方案，将整体支架拆分为两个互为镜像的半体结构，这种设计首先适配了主流桌面级FDM3D打印机的成型尺寸限制，无需大尺寸打印设备即可完成制作，同时镜像对称的结构在安装时可以从两侧对自行车构件形成环抱式固定，受力分布更均匀，相比单侧悬臂式支架能大幅降低连接部位的应力集中风险。从结构细节来看，支架主体采用L型弯折的承力结构，竖直立面设置了多组定位孔位，用于和自行车构件的对应安装点匹配，孔位位置经过公差适配，既保证安装时的定位精度，也预留了足够的装配调整余量；水平底面的孔位则用于和Turtlebot3机器人的顶部安装面板对接，安装边界完全匹配Turtlebot3的标准安装孔距，无需对机器人本体做额外打孔改造即可完成装配。支架侧边设置的卡槽结构，用于卡合自行车构件的凸起定位边，进一步限制装配后的横向窜动，即使机器人在加减速、转向过程中产生惯性冲击，也能保证连接位置不发生偏移。考虑到3D打印工艺的成型特性，支架的所有承力部位都做了壁厚加强处理，转角位置采用圆角过渡避免打印过程中出现应力开裂，同时整体结构没有设置大面积的悬空区域，打印时无需添加过多支撑材料，既减少了打印后处理的工作量，也避免了支撑去除后对安装面平整度的影响。在实际装配使用时，两个镜像半体分别从自行车连接部位的两侧对位贴合，通过紧固件穿过对应孔位完成锁紧，再整体固定到机器人本体上，整个装配过程无需复杂工装，普通实训人员即可快速完成拆装，方便实验过程中对自行车结构进行调试更换。
