壁挂式门禁读卡按键终端结构设计

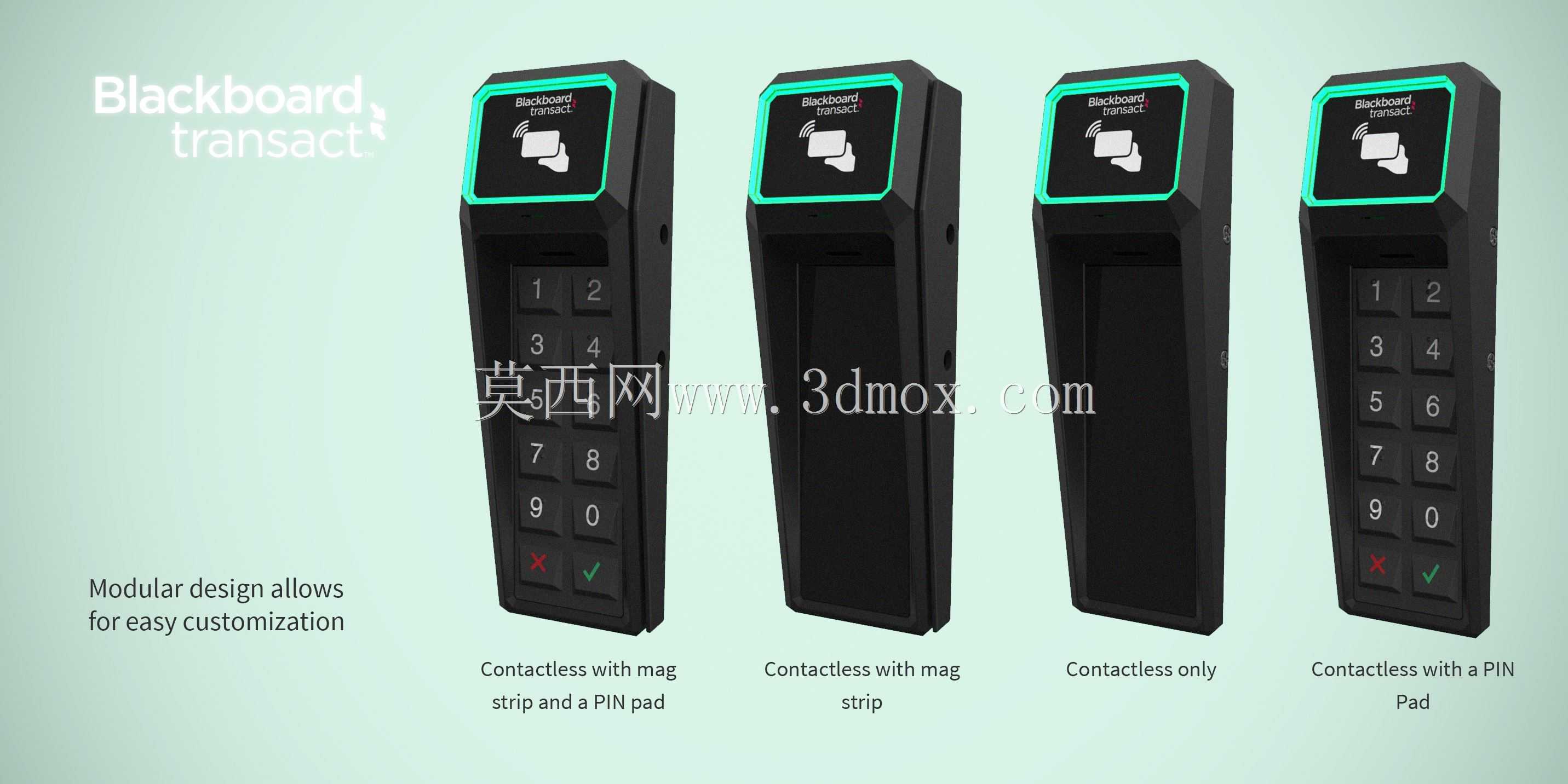

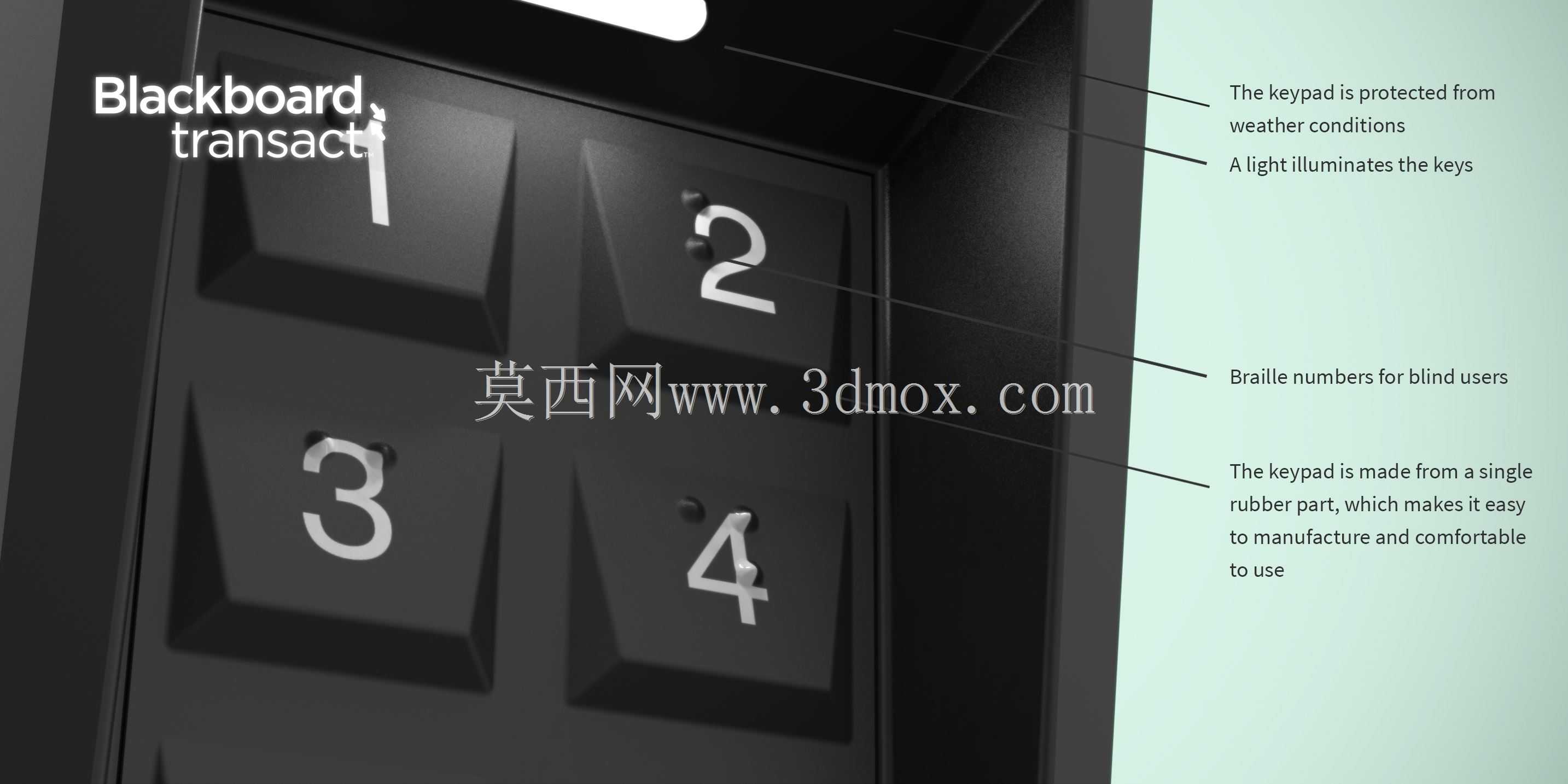

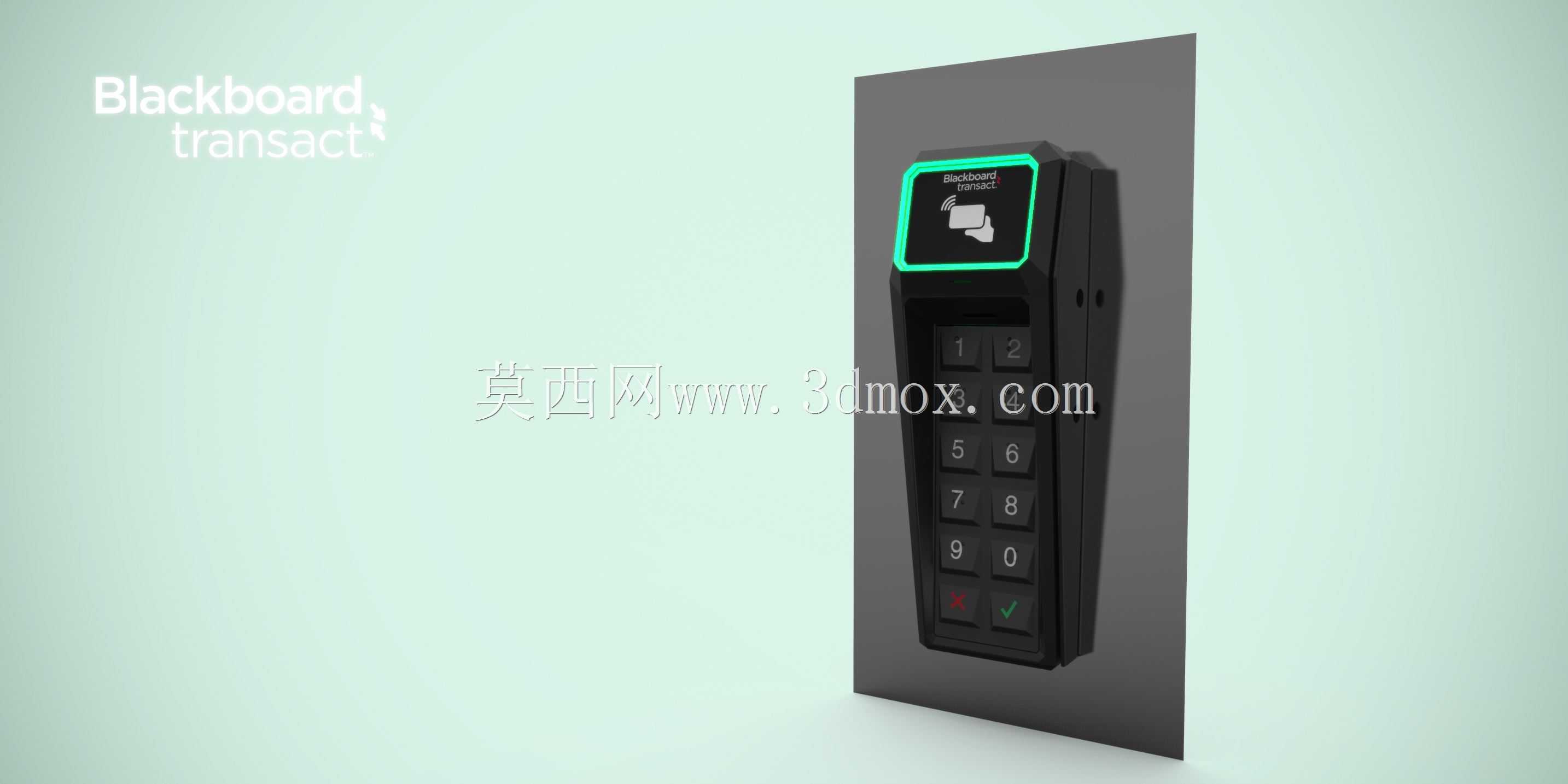

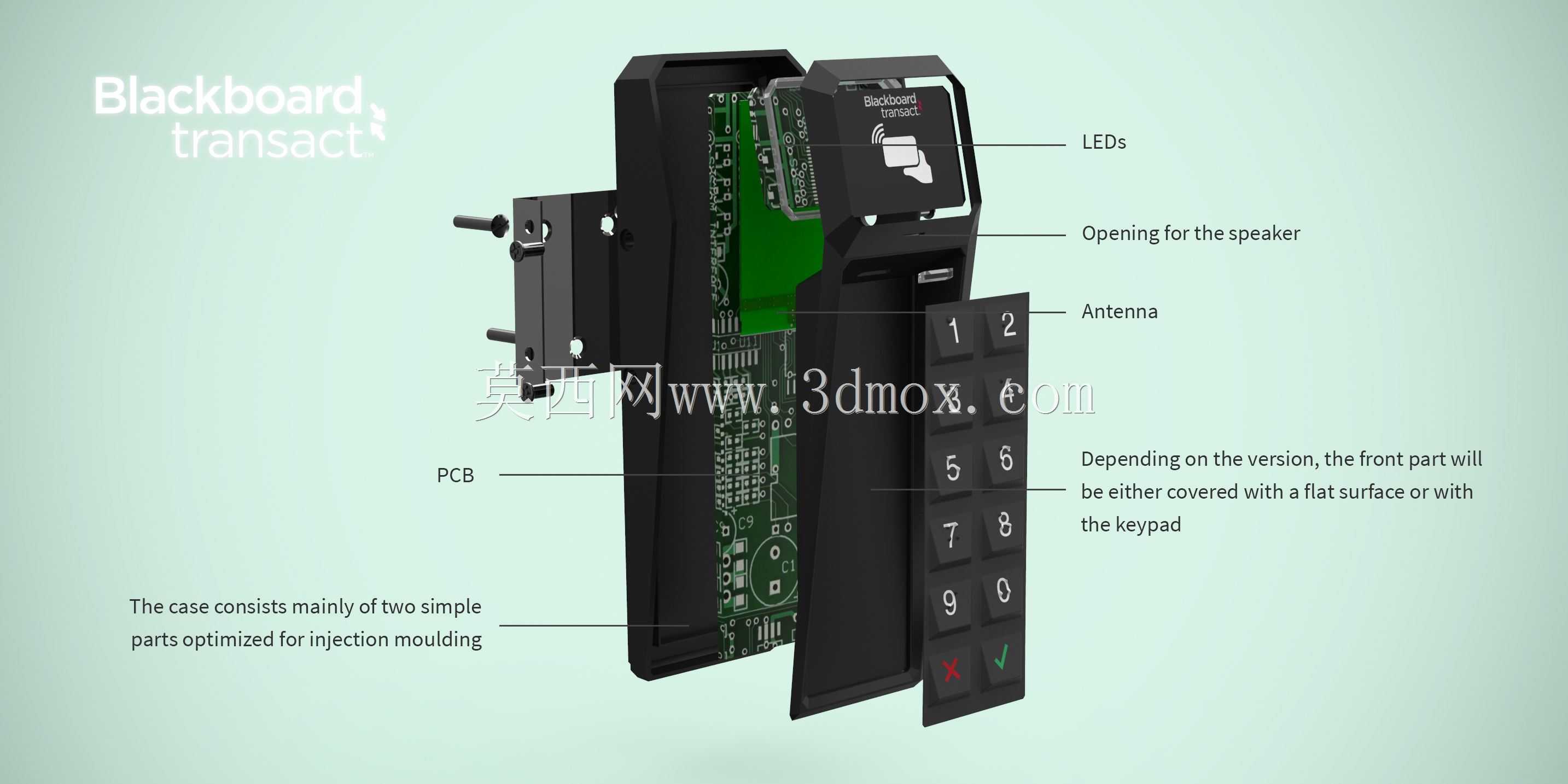

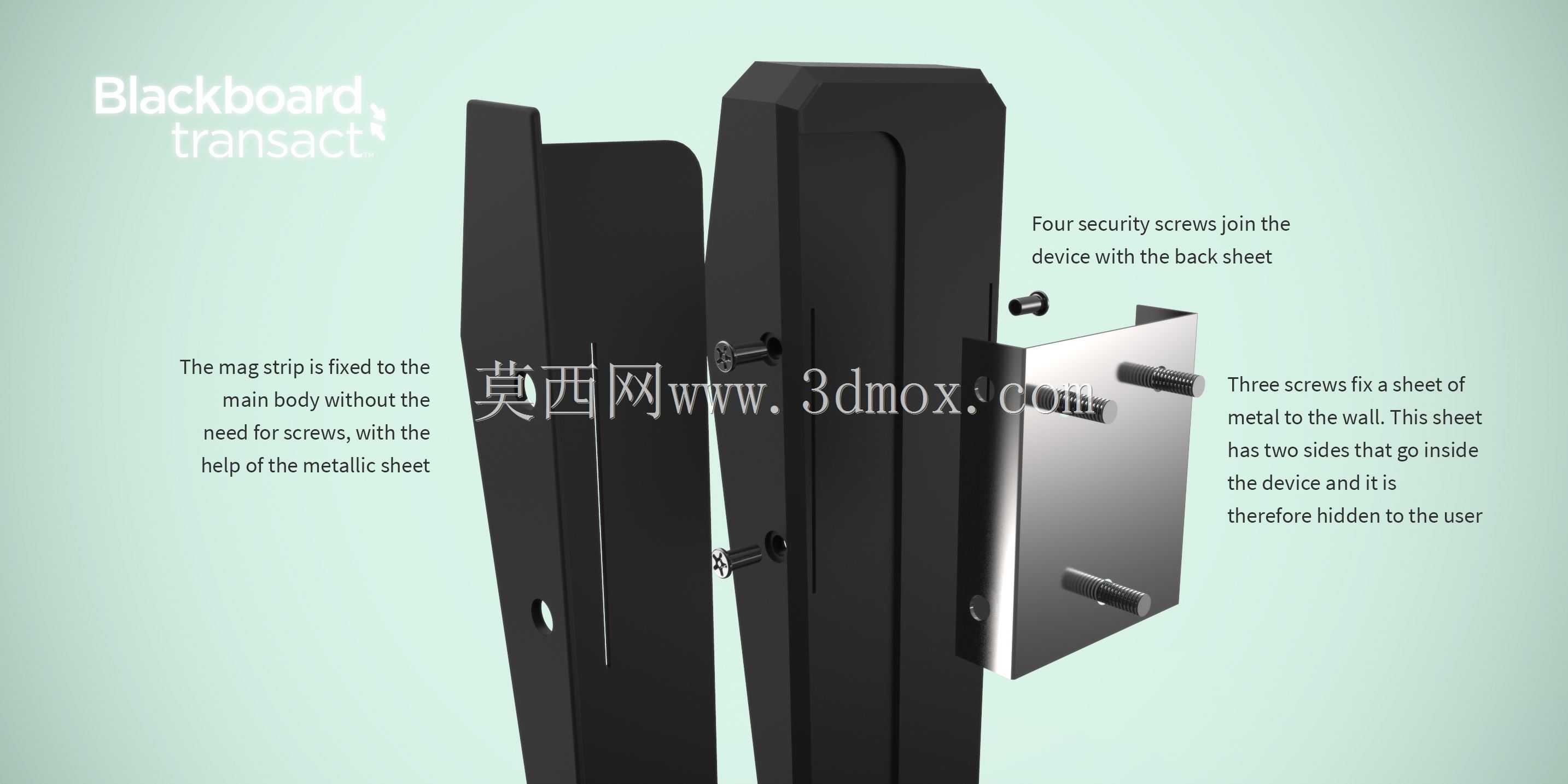

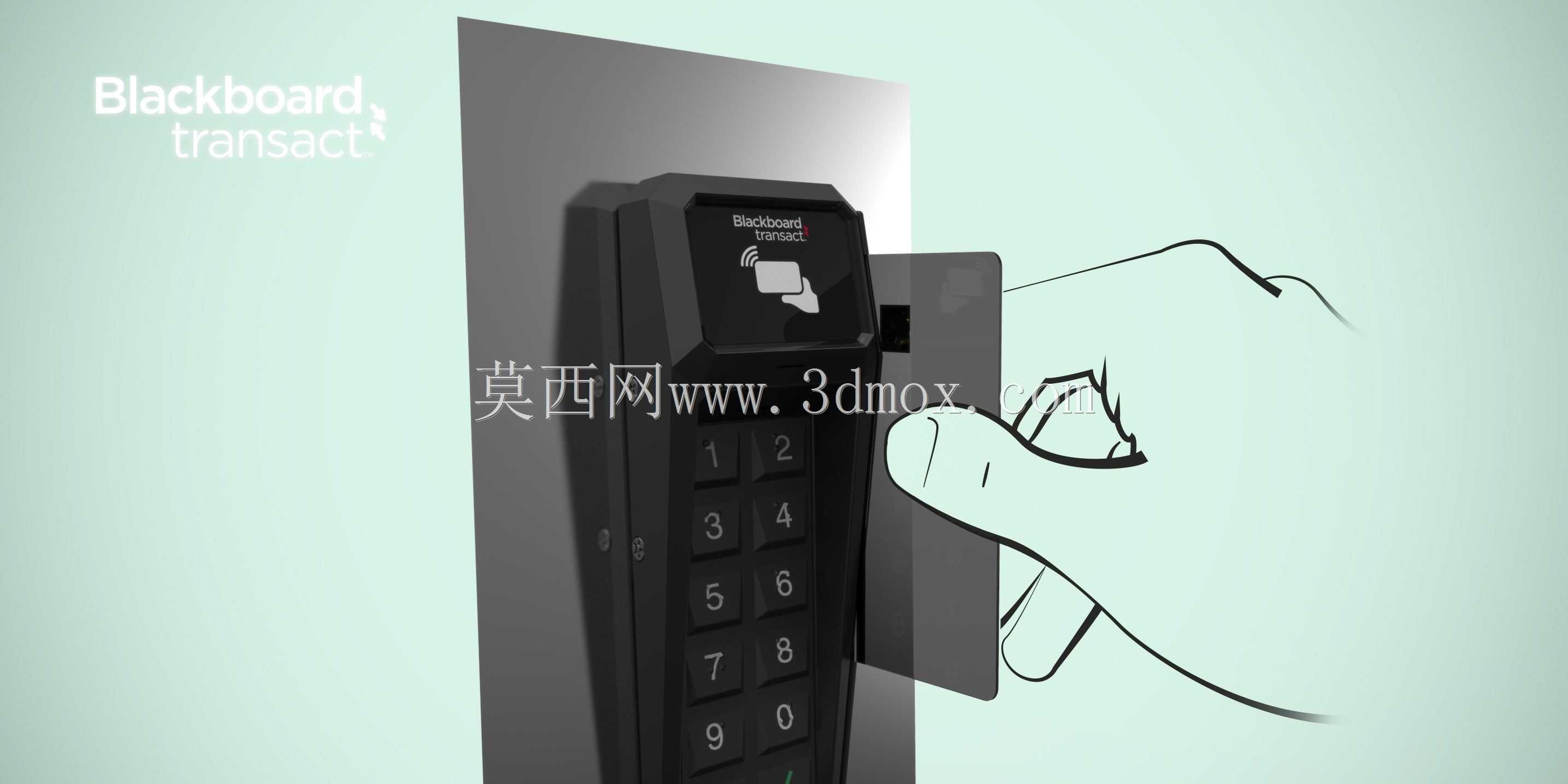

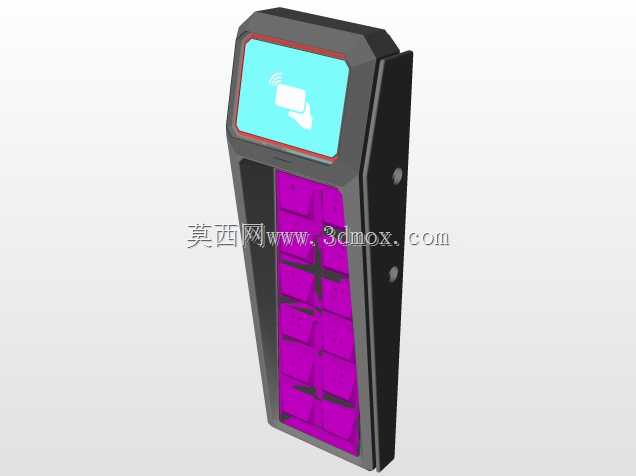

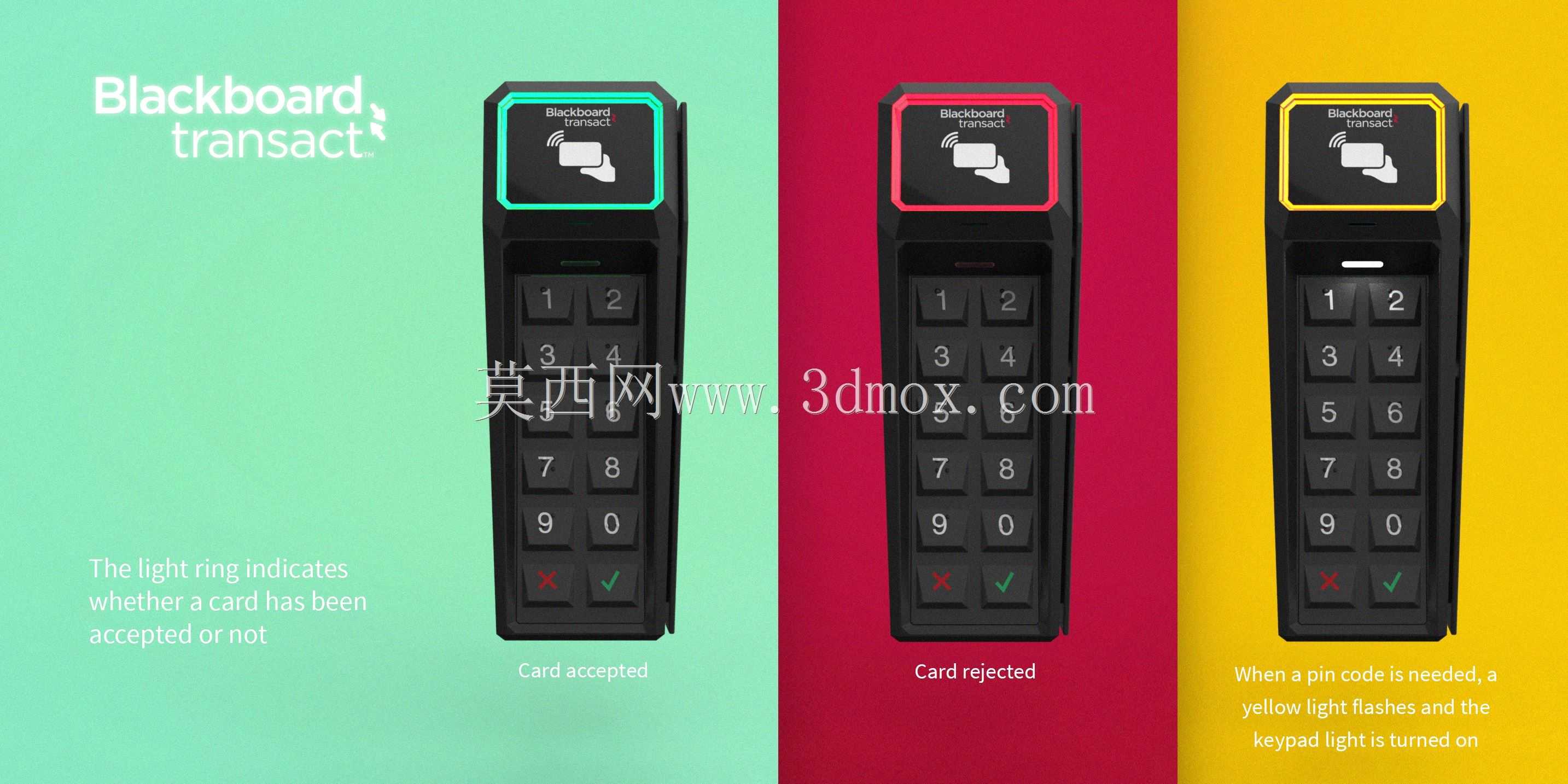

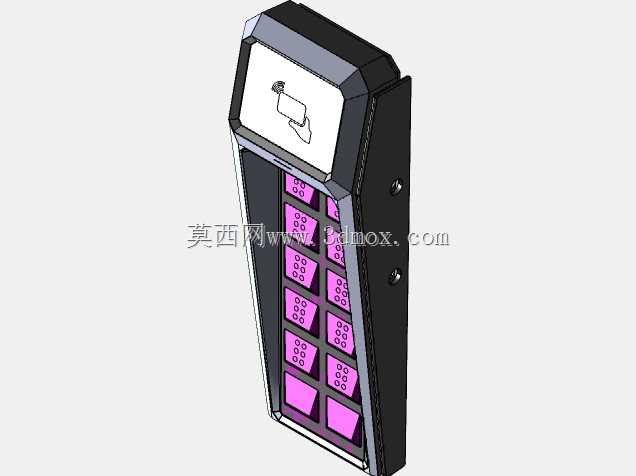

这款壁挂式门禁读卡按键终端，主要应用于办公园区、商业楼宇、工业厂区、住宅小区等场景的出入口权限管控环节，承担身份凭证读取、通行密码输入、门禁触发信号输出的核心功能，替代传统机械锁具实现出入口的智能化权限管理。从结构设计层面来看，整机采用模块化拆分思路，外壳分为前后两个主装配部件，统一使用单一橡胶材质注塑成型，设计阶段充分考量注塑脱模角度，简化模具抽芯结构，降低量产阶段的加工难度与不良率，同时橡胶外壳可在户外半露天安装场景下，为内部电子元器件提供可靠的防护，隔绝雨水、浮尘、温湿度骤变带来的元器件损坏风险。键盘区域做了一体化覆盖设计，按键与外壳表层无外露拼接缝隙，避免长期使用过程中灰尘、液体渗入设备内部，同时按键触感反馈清晰，适配戴手套操作的工业场景使用需求。设备前端预留了功能扩展空间，可根据实际项目需求选配平面盖板或者全功能键盘，无需重新开模即可适配不同权限等级的出入口管控需求，比如普通单元门可仅保留读卡区域，核心管控区域可加装全按键密码模块实现读卡+密码的双重验证。内部腔体预留了充足的布线与元器件安装空间，可容纳读卡线圈、主控电路板、接线端子、状态提示模块等全部电子组件，无需额外增加壳体厚度即可完成全部元器件的布局。安装结构采用壁挂式固定方案，安装时先将配套金属挂板通过三颗螺钉固定在墙面86盒或者预制安装位上，再将设备主体卡入挂板定位槽，最后从设备内部锁入四颗安全螺钉完成整机固定，这种安装结构可避免固定螺钉外露，防止设备被非授权人员暴力拆卸，同时安装过程无需复杂工具，后期维护拆卸也十分便捷。设备正面读卡区域设置了醒目的状态提示灯带，读卡验证通过、验证失败、待机状态下可通过不同灯光颜色给使用者明确的操作反馈，数字按键采用凸起式布局，按键字符做了耐磨处理，长期按压不会出现字符脱落问题，整机外形贴合墙面安装后无突出棱角，可适配不同装修风格的墙面环境，不会破坏安装区域的整体视觉协调性。
