Turtlebot3移动机器人Dynamixel马达车轮连接接头

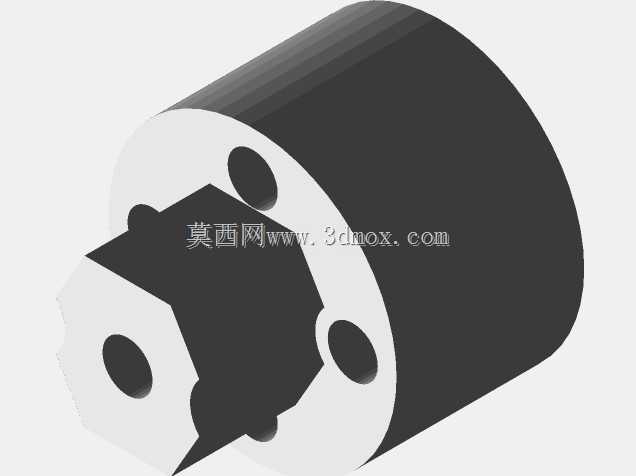

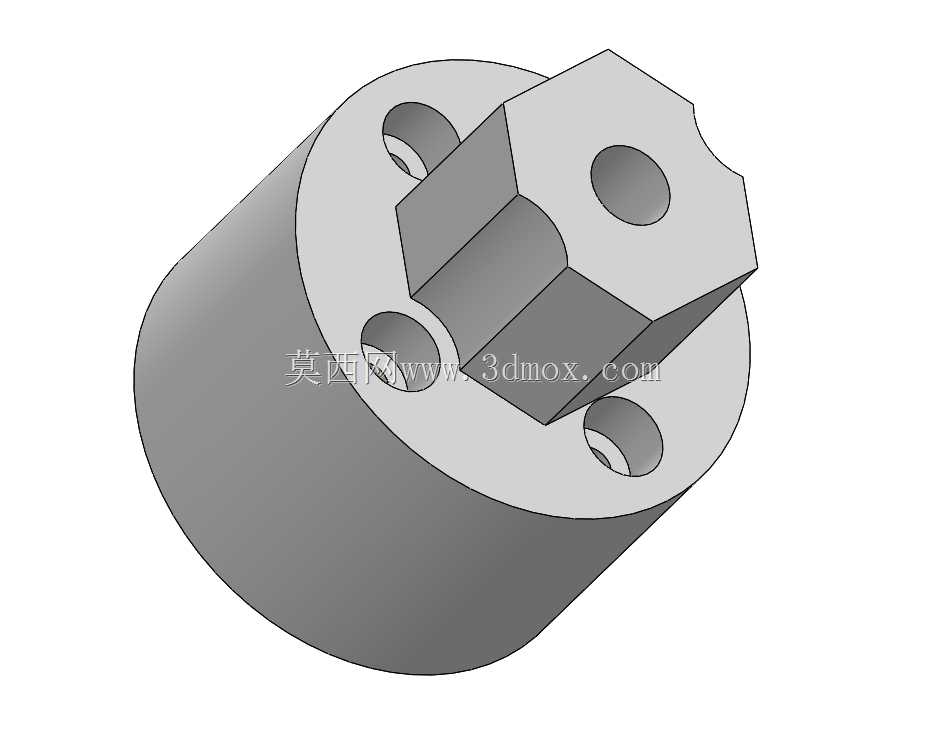

在移动巡检机器人、室内配送AGV、教育科研移动平台的轮系搭建场景中，动力输出端与行走轮的连接可靠性直接决定设备运行稳定性，这款适配Turtlebot3平台的车轮连接接头，正是针对Dynamixel系列伺服马达与大尺寸行走轮的连接需求设计的专用传动连接件。从实际安装边界来看，接头一端采用与Dynamixel马达输出轴完全匹配的异形嵌合结构，无需额外加工转接衬套即可直接套入马达输出端，嵌合面的型面公差控制在0.02mm以内，可完全消除传动过程中的回转间隙，避免机器人启停、转向时出现轮体晃动或定位偏差。接头另一端为带均布安装孔的圆形法兰面，法兰面上的四个通孔位置与常见大尺寸3D打印行走轮、橡胶防滑轮的安装孔位完全对齐，可直接通过M3螺丝完成轮体固定，法兰端面与轮体接触面的平面度控制在0.01mm以内，安装后轮体端面跳动量极小，能有效降低机器人高速行走时的轮体抖动问题。设计过程中充分考虑了移动机器人的轻量化需求，接头整体采用圆柱基体加局部切削的结构形式，在保证传动强度的前提下尽可能去除非受力区域的多余材料，既适配FDM3D打印的工艺特性，避免打印过程中出现大面积悬空支撑，又能将整体重量控制在较低水平，不会给马达输出端增加额外负载。接头的轴向长度经过反复校核，安装后马达输出轴的受力点位于接头内部轴承支撑的对应位置，可避免输出轴承受额外弯矩，延长伺服马达的使用寿命。在实际应用中，这款接头可直接替换原厂配套的小尺寸轮组连接件，支持用户根据场景需求更换更大直径的行走轮，提升机器人的越障能力与行走平稳性，适配室内地毯、轻微不平整地面、实验室环氧地坪等多种行走场景。接头的异形嵌合端做了微小的导入倒角，安装时无需精准对位即可快速套入马达输出轴，降低现场装配的操作难度，法兰面的安装孔采用沉孔设计，螺丝锁紧后头部完全沉入孔内，不会与轮体内部结构发生干涉，也不会突出轮面影响行走。
