适配Turtlebot3的FDM3D打印简化安装板

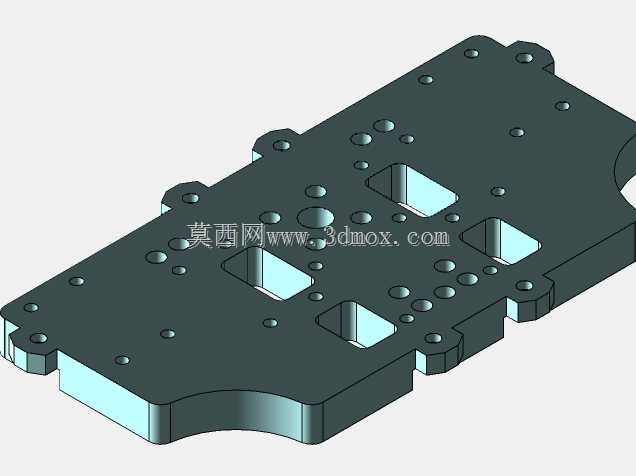

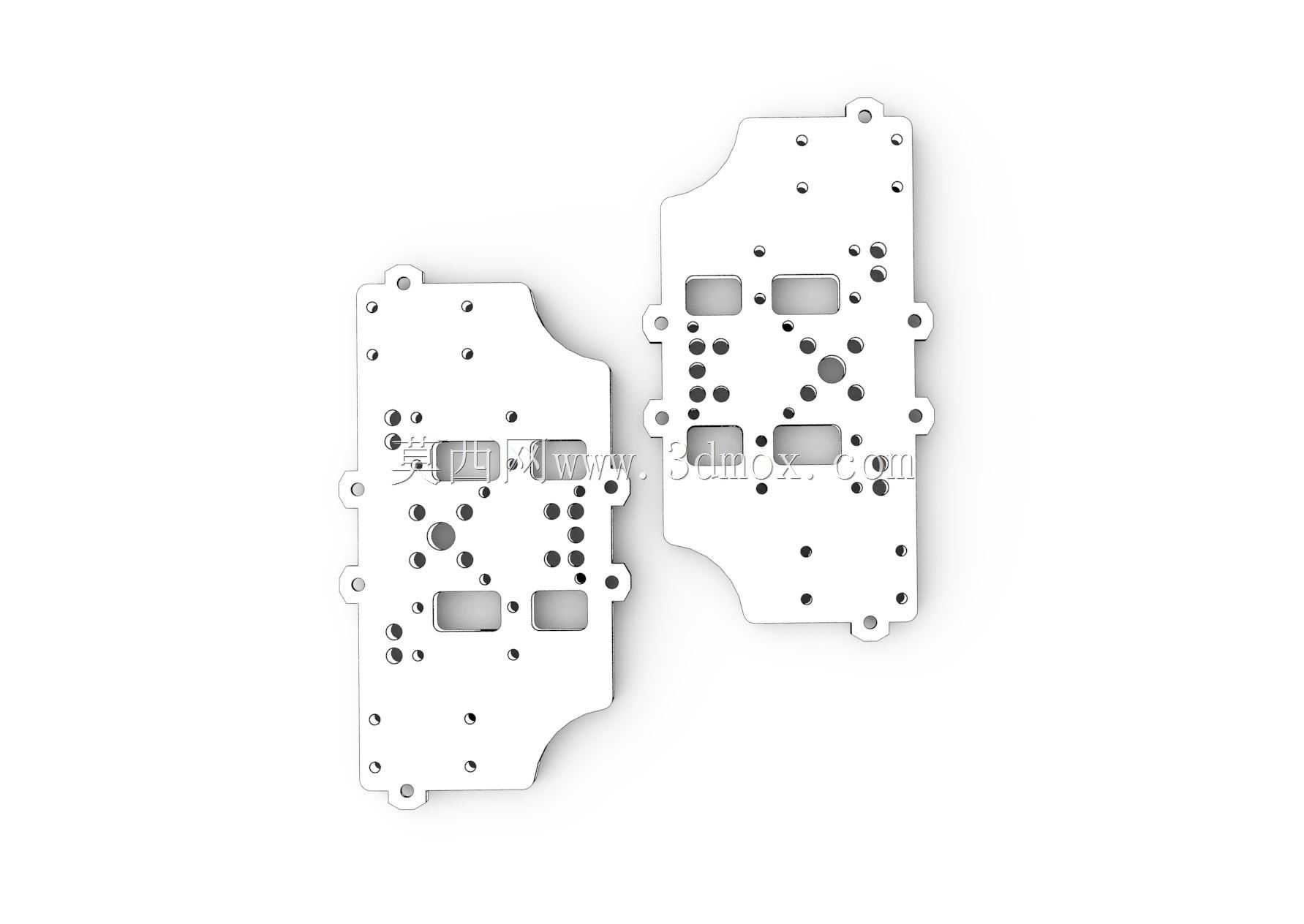

这款安装板是针对移动机器人底盘的安装需求做的适配优化，核心面向桌面级FDM熔融沉积3D打印工艺做了全流程的设计调整，解决了原版结构件打印门槛高、成型后装配适配性差的问题。从实际应用场景来看，这类结构板主要承担移动机器人上层功能模块的承载固定作用，不管是搭载激光雷达支架、控制板安装位，还是拓展传感器固定座、电池仓限位结构，都需要板件本身具备足够的安装点位冗余，同时控制整体重量避免增加底盘行走负载。设计阶段首先对原版的异形轮廓做了工艺适配，去掉了原版结构中容易出现打印翘边的尖锐外凸小特征，将所有边角做了适配打印的圆角过渡，同时把原版深度过大的沉孔结构调整为通孔加浅沉台的组合形式，避免FDM打印过程中出现悬垂面塌边、支撑难以去除的问题，打印完成后不需要做大量的后处理打磨就能直接投入装配。板件上的安装孔位完全对齐Turtlebot3底盘的原有安装基准，周边带固定孔的凸耳位置严格匹配底盘铝型材的安装间距，不需要额外做打孔或者锉修调整，所有孔位的公差按照3D打印成型的常规收缩率做了补偿，常规PLA、PETG耗材打印完成后，M3规格的螺丝可以直接顺畅拧入，不需要额外攻丝。板身中间的方形镂空一方面是为了减轻整体结构重量，降低底盘舵机的负载损耗，另一方面也可以作为走线通道，方便上层传感器、控制模块的线束穿过板身连接到底盘主控，避免线束外露在移动过程中被轮组剐蹭拉扯。从安装边界来看，板件整体外轮廓完全控制在底盘的投影范围之内，不会超出底盘轮组的外侧边界，避免机器人行走过程中板件边缘剐蹭到障碍物，板件的厚度设置兼顾了结构强度与打印效率，既不会因为过薄在搭载较重模块时出现弯折变形，也不会因为过厚导致打印时间过长、耗材用量过多。实际装配时，只需要将板件对齐底盘上的原有安装柱，拧入对应规格的螺丝即可完成固定，板面上预留的多组备用安装孔，可以根据不同的拓展需求加装不同的功能模块，不管是做教学实验用的机器人拓展改装，还是个人DIY移动机器人项目的结构搭建，都能直接适配使用，不需要重新做结构设计调整。
