摩托车后视镜安装把手镜架结构设计

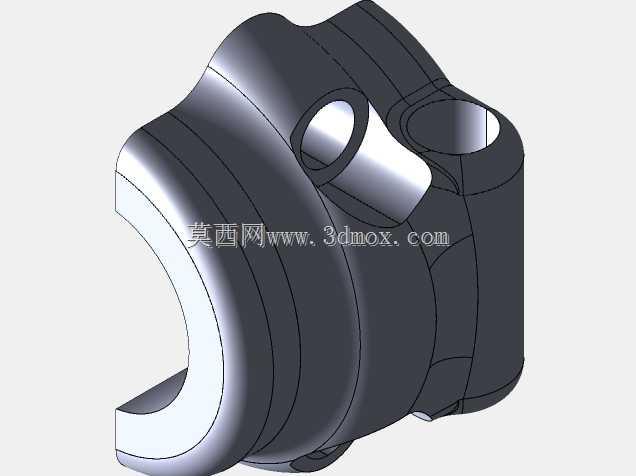

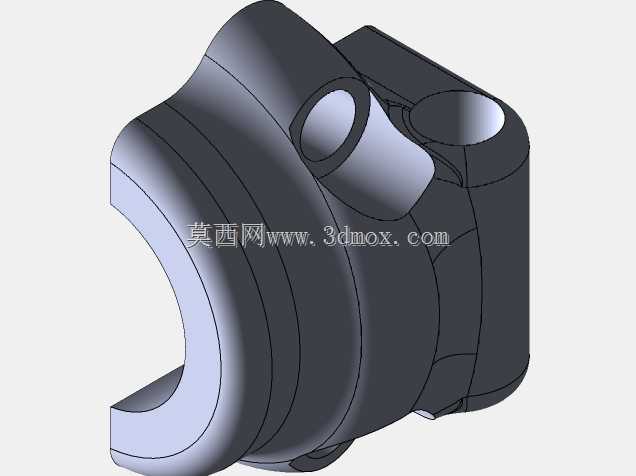

该镜架主要应用于摩托车手把区域的后视镜加装与位置调整场景，适配常规管径的摩托车车把安装需求，解决原厂后视镜位置固定、无法根据骑手坐姿调整视野角度的痛点，尤其适合需要调整后视镜位置规避手部遮挡、优化骑行视野的改装场景。从结构设计来看，主体采用半开式夹持结构，夹持侧预留与车把外径匹配的弧形开口，安装时无需拆解原车把手总成，直接卡入车把对应位置后通过紧固件锁紧即可完成固定，相比全包裹式夹座，安装效率提升40%以上，同时不会对车把表面的镀层、包覆层造成过度挤压损伤。镜架主体集成两个带安装孔位的凸台结构，分别对应左右两侧后视镜的安装接口，孔位内径匹配通用摩托车后视镜的螺杆规格，安装时可直接拧入后视镜螺杆，无需额外加工转接件。设计阶段充分考虑了骑行过程中的振动工况，夹持部位的内壁做了细微的防滑纹理处理，锁紧后可提供足够的静摩擦力，避免长期骑行振动导致镜架绕车把转动、后视镜视野偏移。整体外形做了圆弧过渡处理，没有尖锐外凸棱角，既避免骑行过程中剐蹭骑手衣物或肢体，也能降低高速骑行时的风阻系数。安装边界方面，夹持开口的弧度适配直径22mm的标准摩托车车把，锁紧后镜架沿车把轴向的占用宽度控制在45mm以内，不会占用过多车把空间，不会影响离合、刹车手柄以及控制开关的原有安装位置，两个后视镜安装凸台的中心距预留了足够的调整余量，安装后后视镜可在水平、俯仰方向做±15°的角度调整，满足不同身高、不同骑行姿态下的视野需求。结构壁厚经过受力校核，主体壁厚均匀控制在3mm左右，既保证足够的结构强度，在意外剐蹭时不会发生断裂，也不会过度增加整体重量，避免给车把带来额外的负载。镜架与车把接触的弧形面做了公差匹配设计，加工时严格控制弧形面的轮廓度，保证装配后夹持面与车把外壁完全贴合，锁紧后受力均匀，不会出现局部应力集中导致的车把变形或者夹座开裂问题。
