3:1倍速齿轮传动增速器三维结构

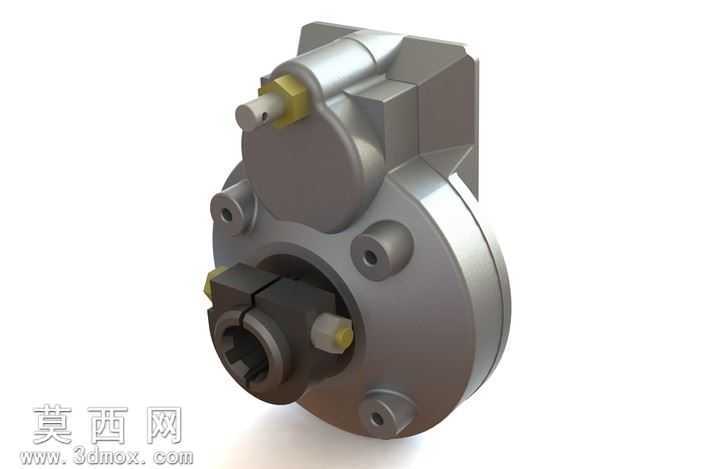

本作品为传动比3:1的齿轮增速装置三维建模成果，建模阶段先完成整体传动方案的参数化推演，确定各级齿轮的模数、齿数、压力角核心参数，保证输入输出转速严格匹配3:1的增速比例，同时校核齿轮啮合的侧隙、重合度指标，避免传动过程中出现卡滞、冲击问题。建模过程中先搭建输入轴、输出轴的基准轴系，依次完成主动齿轮、从动齿轮、传动惰轮的齿廓精确建模，齿面采用渐开线曲面生成方式保证啮合精度，再完成壳体、端盖、定位销、连接螺栓、密封组件、轴端紧固件的细节建模，所有零件的装配约束完全按照实际机械装配逻辑设置，轴类零件与轴承、齿轮的配合公差在建模中预留合理间隙，壳体上的安装孔、定位凸台完全匹配内部零件的安装定位需求。材质渲染阶段针对不同零件匹配对应材质属性，壳体采用铸铝哑光金属材质，还原压铸壳体的细腻磨砂质感，齿轮、轴类传动零件采用调质钢材质，添加表面精磨后的金属反光效果，紧固件、定位销采用镀锌亮面金属材质，密封件采用黑色丁腈橡胶材质，通过不同材质的质感区分清晰展现各部件的功能属性，渲染时添加柔和的环境光与定向补光，突出壳体的曲面轮廓与零件装配的层次关系，避免出现过曝或暗部细节丢失的问题。结构设计上采用紧凑式同轴布局，输入输出轴位于壳体同侧，壳体集成安装定位凸缘与固定孔位，可直接适配配套设备的安装接口，内部齿轮采用油浴润滑结构，壳体预留注油、排油的工艺孔位，端盖处设置密封槽安装密封圈，防止润滑油泄漏同时阻挡外界粉尘进入传动腔，轴端设置锁紧螺母与止动垫片，避免齿轮运转过程中出现轴向窜动，整体结构在保证3:1增速传动功能的前提下，尽可能压缩装置的整体体积，提升空间利用率，可直接用于小型动力设备的转速提升场景，建模过程中所有零件均设置可编辑参数，可根据实际使用需求调整传动比、安装尺寸等核心参数，适配不同的工况使用要求。
