EMG SA单线圈电吉他拾音器结构设计

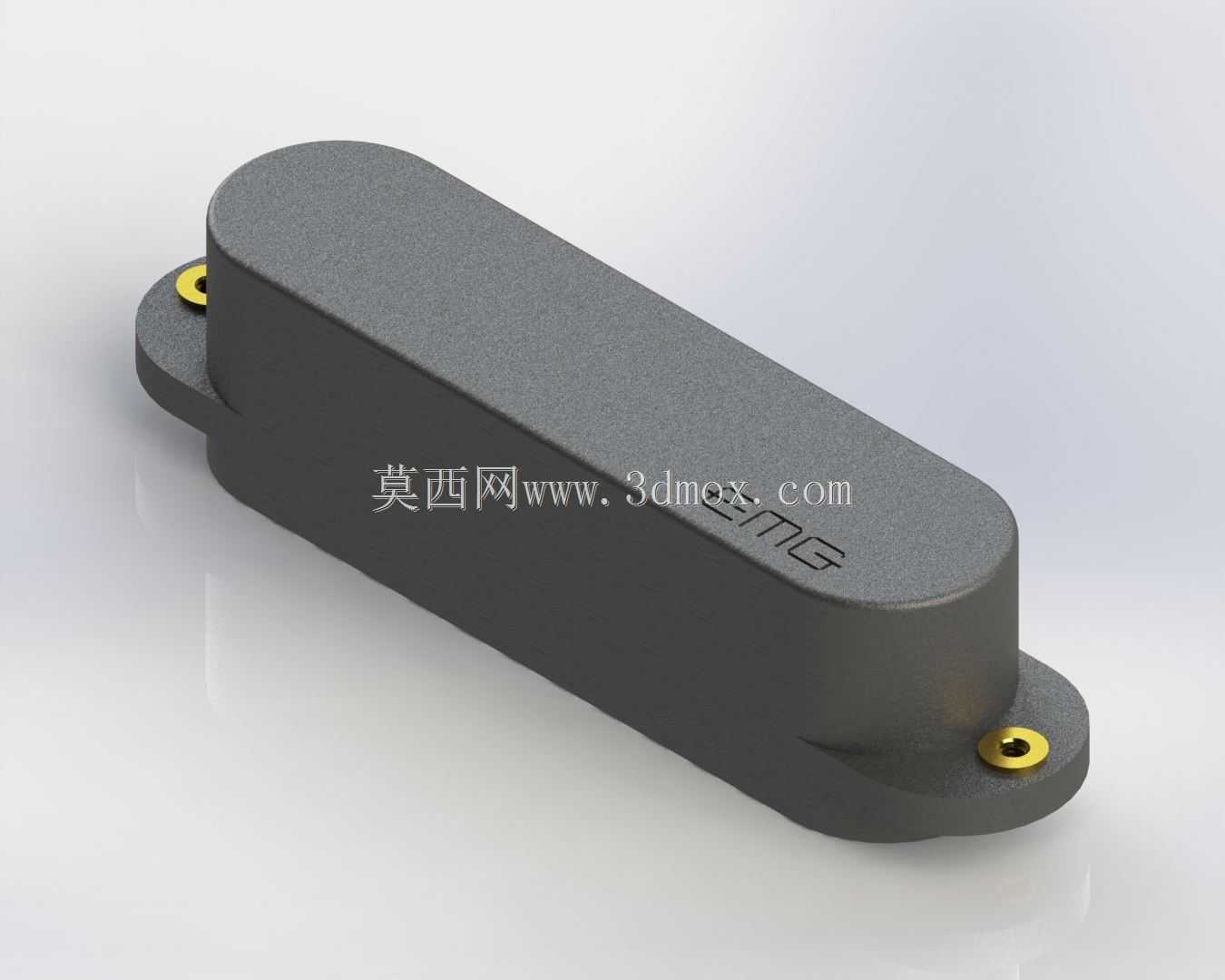

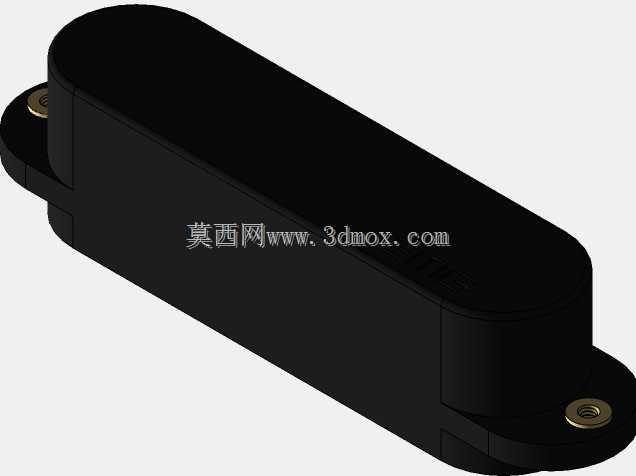

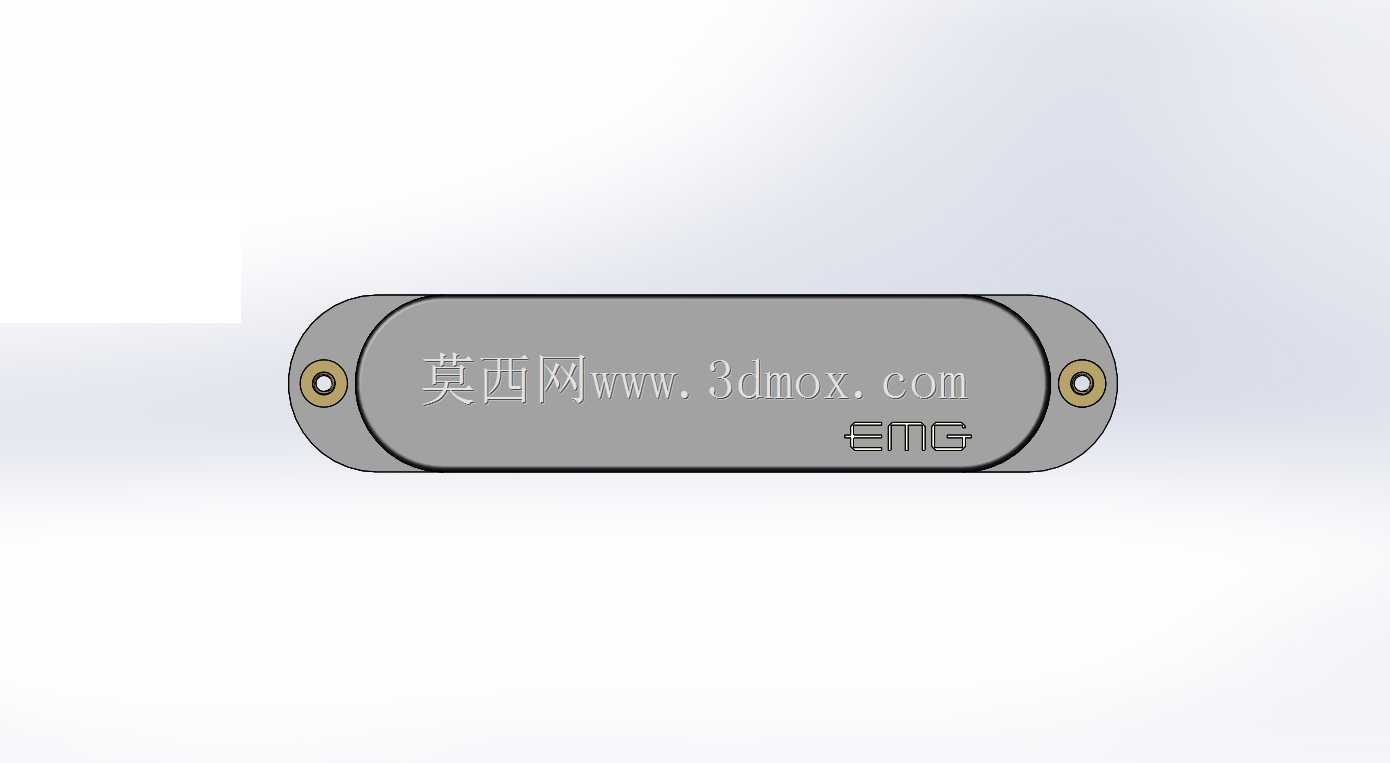

电声乐器领域里，单线圈拾音器是电吉他音色链路里的核心换能部件，这款EMG SA型号的拾音器结构设计，完全围绕电吉他琴身开槽的安装边界做适配，整体采用长条形圆角壳体结构，壳体两端延伸出带安装孔的固定耳，两个固定孔的中心距严格匹配标准单线圈拾音器的安装孔位规范，安装时无需对琴身做额外扩孔或修磨，可直接替换同规格的传统单线圈拾音器。从功能实现逻辑来看，这款主动式单线圈拾音器的内部腔体预留了线圈绕组、前置放大电路的安装空间，壳体采用哑光磨砂的工程塑料材质，既可以屏蔽外界杂散电磁信号对线圈的干扰，也能避免演奏过程中手部汗液对内部元件的侵蚀，壳体表面的标识区域做了微凹处理，品牌标识印刷后不会因长期插拔线材、日常擦拭出现磨损脱落。设计过程中优先考虑了安装兼容性，固定耳上的安装孔内嵌金属衬套，避免长期调节拾音器高度时螺丝反复旋拧造成塑料壳体开裂，拾音器底部的出线槽位置做了圆角过渡，防止穿线时线材绝缘层被锐边割破造成信号短路。实际应用场景中，这类单线圈拾音器多用于电吉他的琴颈、中间拾音器位置，相比双线圈拾音器，单线圈结构的高频响应更通透，清音音色透亮干净，适合演奏放克、流行、布鲁斯等音乐风格，这款结构的线圈绕组腔体做了对称式设计，可保证磁钢柱的磁场分布均匀，每根琴弦对应的磁柱位置严格对齐琴弦的排布间距，避免出现某根琴弦输出信号偏弱、音色失衡的问题。壳体的壁厚控制在均匀的1.5mm，既保证了整体结构强度，也不会因壳体过厚占用过多内部腔体空间，给电路元件、屏蔽层预留了足够的安装余量，拾音器整体的高度尺寸适配标准单线圈拾音器的安装调节行程，通过两侧的固定螺丝可以灵活调整拾音器与琴弦的间距，匹配不同演奏力度下的输出增益需求，两端固定耳的厚度与壳体主体做了平滑过渡，没有突兀的台阶结构，安装后与琴身拾音器槽的贴合度更好，不会出现边缘缝隙过大影响外观的问题。
