FSAE方程式赛车专用前轮毂结构设计

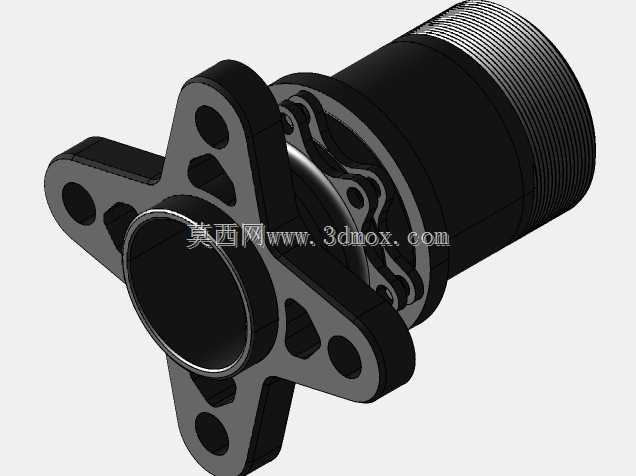

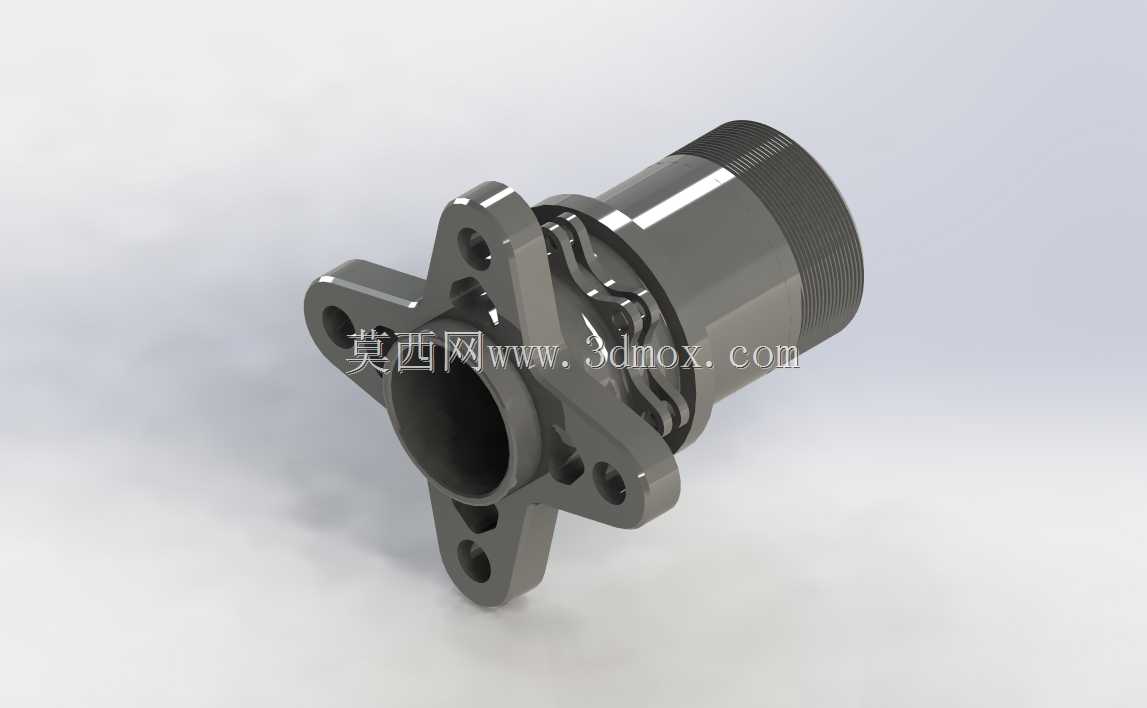

在大学生方程式赛车的底盘轮端系统中，前轮毂承担着连接转向节、轮辋与制动系统的核心作用，是轮端载荷传递的关键枢纽。日常赛道行驶过程中，轮毂需要同时承受来自地面的垂向冲击、制动时的纵向力矩、转向过弯时的侧向载荷，以及加减速过程中产生的交变扭矩，这对零件的结构刚度、疲劳强度与重量控制都提出了极高要求。这款前轮毂采用法兰式安装结构，周向均匀分布的四个安装支耳对应轮辋的固定点位，支耳上的通孔用于穿装锁紧螺栓，安装面的平面度公差控制在0.02mm以内，保证轮辋安装后不会出现偏摆，避免高速行驶时产生车轮抖动。轮毂主体采用中空轴套结构，内部通孔用于穿装轮轴与轴承组件，轴段外圆预留有轴承安装位，配合公差选择过渡配合，既保证轴承内圈与轴颈的紧密贴合，避免运转时出现相对滑动磨损，又能满足装配时的压装工艺要求。轴段末端设计有外螺纹结构，用于装配锁紧螺母，限制轴承的轴向窜动，保证轮轴与轮毂的同轴度，降低运转过程中的滚动阻力。设计过程中优先考虑了轻量化需求，在支耳与主体轴段的过渡区域做了圆弧过渡与局部减材处理，在不降低结构强度的前提下尽可能削减非承载区域的材料厚度，避免应力集中的同时降低簧下质量，提升赛车的悬挂响应速度与操控灵活性。轮毂与制动盘连接的端面预留有对应安装孔位，可直接匹配浮动刹车盘的安装点位，制动时产生的制动力矩可通过端面的止口结构直接传递到轮毂主体，避免螺栓承受额外的剪切载荷。从安装边界来看，这款轮毂的轴向尺寸严格匹配前悬轮距的设计要求，法兰盘的外径尺寸避开了刹车卡钳的运动包络，转向最大角度下不会与卡钳、悬挂拉杆产生运动干涉。轴段的长度设计兼顾了轴承、隔套、锁紧螺母的装配空间，装配后轮端的轴向间隙可通过锁紧螺母的预紧力进行调整，适配不同工况下的轴承游隙需求。实际赛道测试场景中，这类轮毂需要经过连续过弯、紧急制动、颠簸路面冲击等多工况验证，结构上的圆角过渡设计可以有效分散应力集中点，避免长时间交变载荷下出现疲劳裂纹，中空的内部结构也可预留轮速传感器的安装空间，满足赛事的数据采集需求。
