电车架空支撑移位工装结构设计

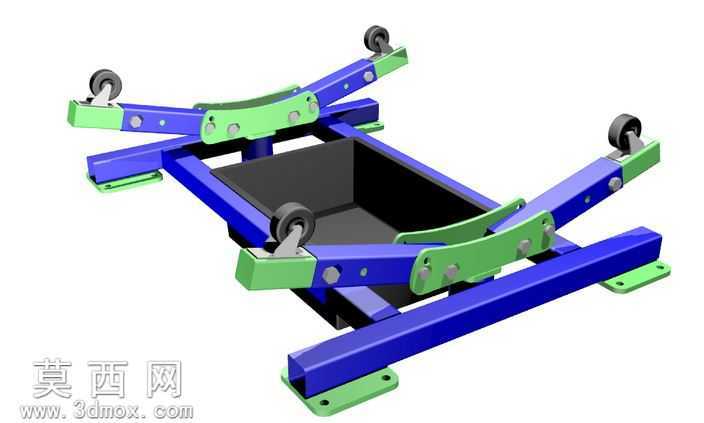

本作品为针对电车检修场景设计的架空移位支撑工装，整体采用对称式剪叉扩展结构作为核心承载框架，建模过程中先完成中心承载斗的基准定位，以中心矩形斗状结构为核心装配基准，向四个方向延伸出可调节的支撑臂结构。建模阶段对每处连接点位做了同轴度约束，确保支撑臂的转动调节动作顺滑无卡滞，四组支撑臂末端均设置了带安装孔的固定脚垫，用于工装放置时的地面贴合固定，同时在支撑臂的活动端配置了小型万向脚轮，当支撑臂收拢至一定角度时，脚轮接触地面，可实现整个工装的灵活移位转运。材质渲染上，主体承载梁采用哑光金属蓝涂装模拟高强度型钢材质，连接夹板与固定脚垫采用亮面草绿色涂装区分功能部件，中心承载斗采用哑光黑磨砂材质模拟耐磨承托结构，脚轮支架采用银灰色金属质感还原金属机加工零件的视觉效果，滚轮部分采用黑色橡胶材质呈现防滑轮面的质感。结构设计上充分考虑了承载稳定性，四组支撑臂可根据待支撑电车的底部尺寸调整展开角度，连接位置采用螺栓铰接结构，既保证了结构强度，又预留了调节余量，中心承载斗可承接检修过程中掉落的小零件或油污，避免污染作业地面。整体建模严格遵循机械装配的公差配合要求，所有铰接孔位、连接面的尺寸均做了匹配校验，确保各部件装配后无干涉，可完整模拟工装的展开支撑、收拢移位两种工作状态，结构设计兼顾了承载能力、调节灵活性与转运便捷性，适配电车架空检修作业的实际使用需求，各部件的壁厚、连接点位的加强结构均做了针对性设计，避免长期承载出现结构变形，脚轮的安装位置经过反复调整，确保收拢状态下四个脚轮均匀受力，推移过程平稳无倾斜。
