直列双缸内燃动力总成结构展示

项目分类:3D模型 发布时间:2021-10-25 ID:340226
  • 直列双缸内燃动力总成结构展示
  • 直列双缸内燃动力总成结构展示
  • 直列双缸内燃动力总成结构展示
  • 直列双缸内燃动力总成结构展示
  • 直列双缸内燃动力总成结构展示
  • 直列双缸内燃动力总成结构展示
  • 直列双缸内燃动力总成结构展示
  • 直列双缸内燃动力总成结构展示
  • 直列双缸内燃动力总成结构展示
  • 直列双缸内燃动力总成结构展示
  • 直列双缸内燃动力总成结构展示
  • 直列双缸内燃动力总成结构展示
  • 直列双缸内燃动力总成结构展示
  • 直列双缸内燃动力总成结构展示

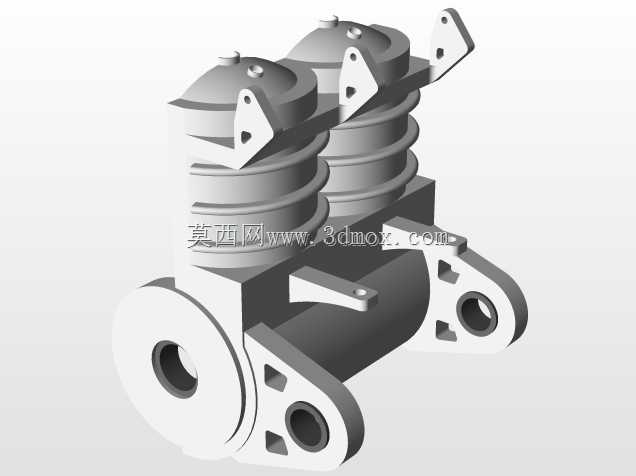

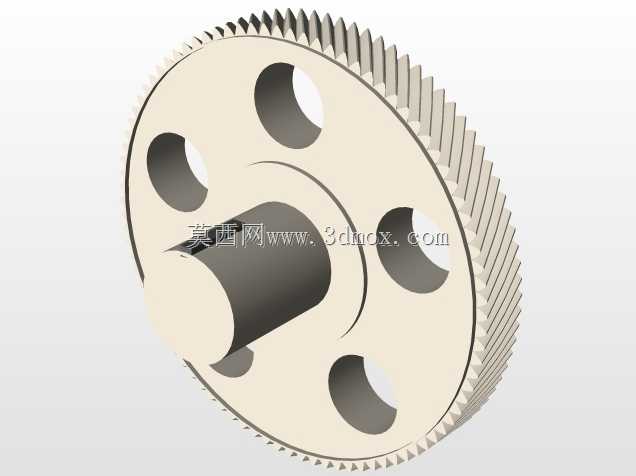

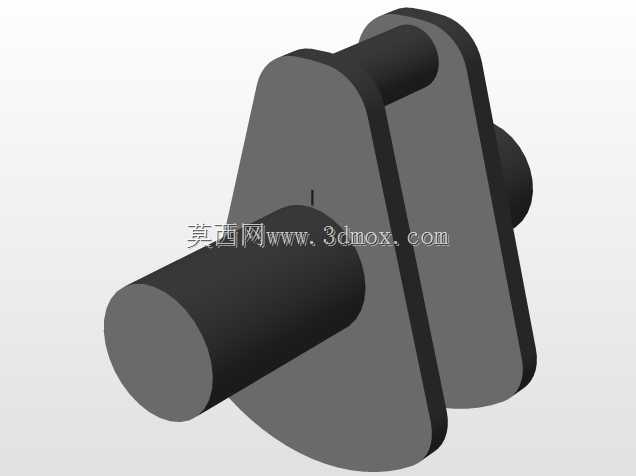

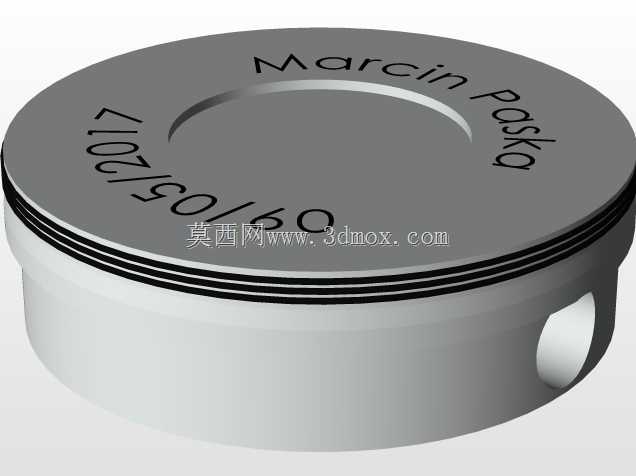

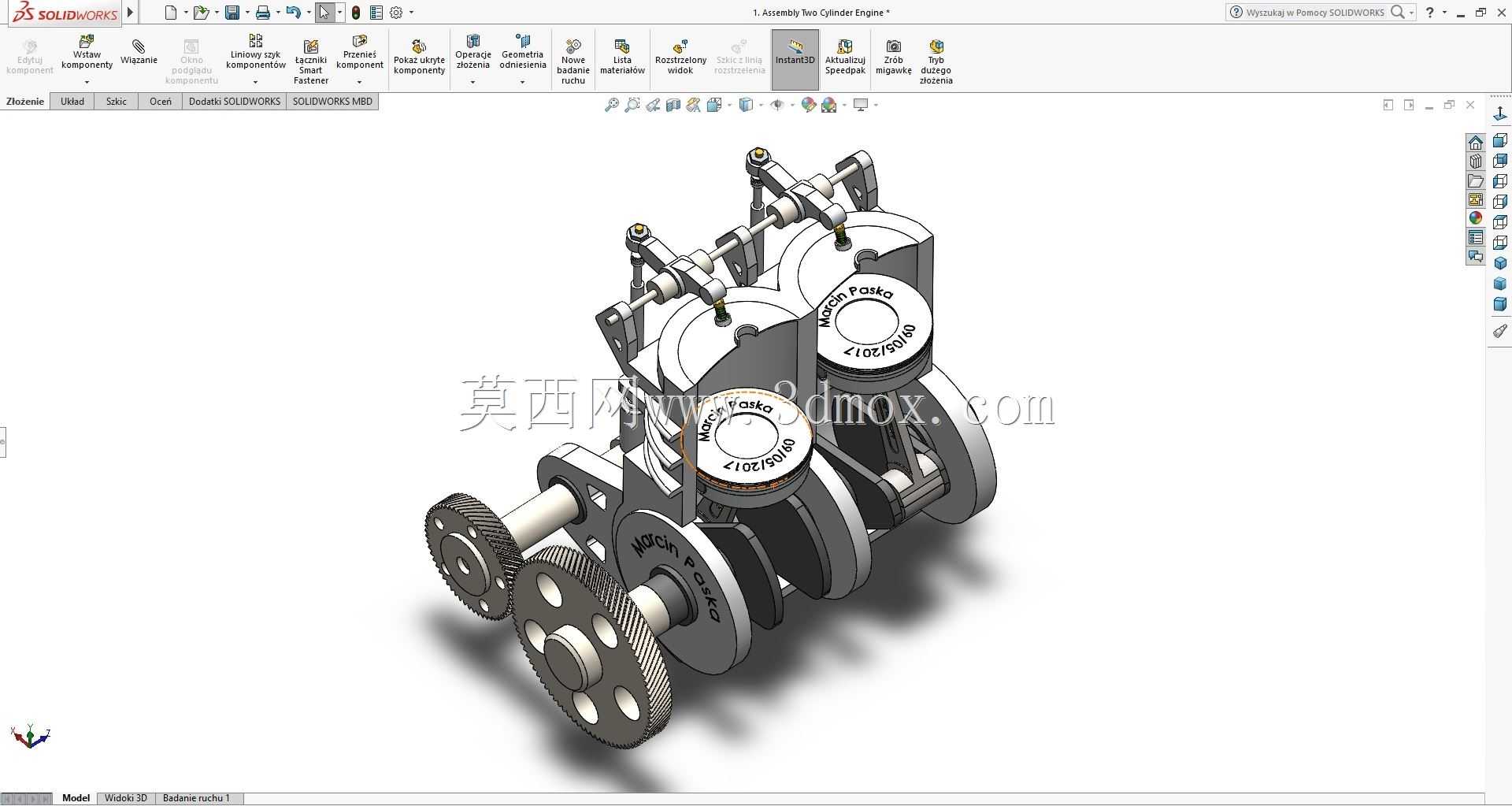

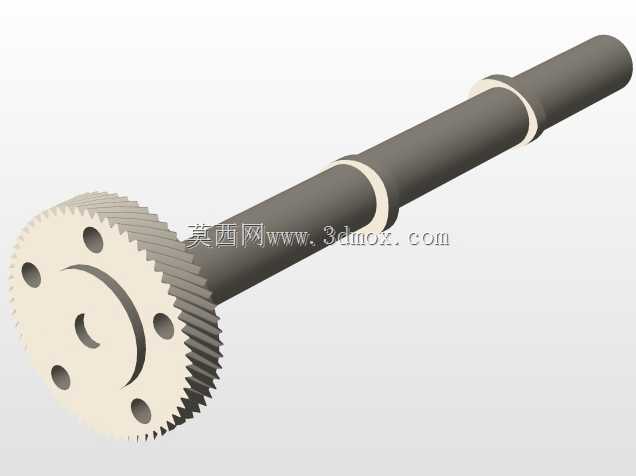

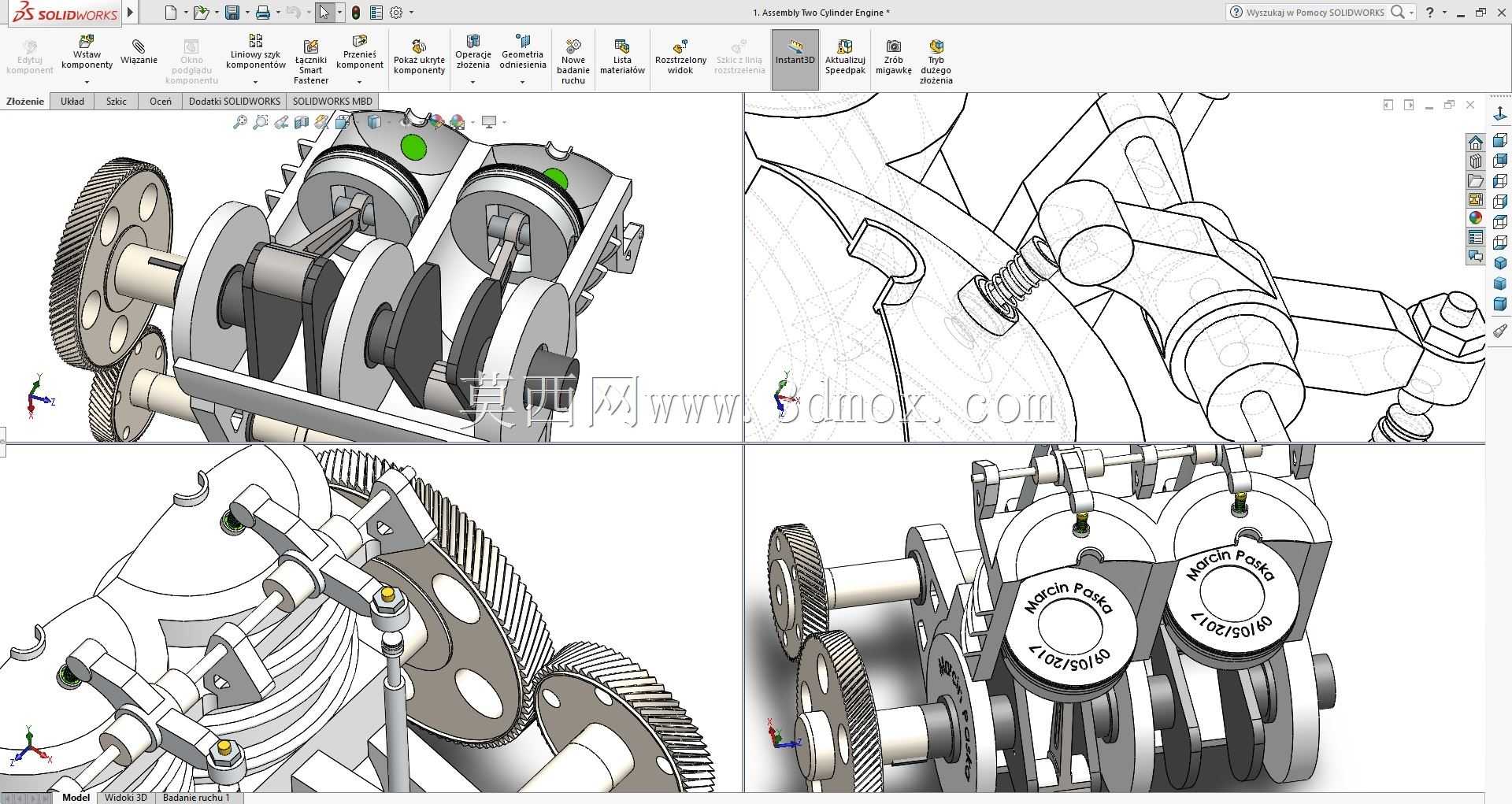

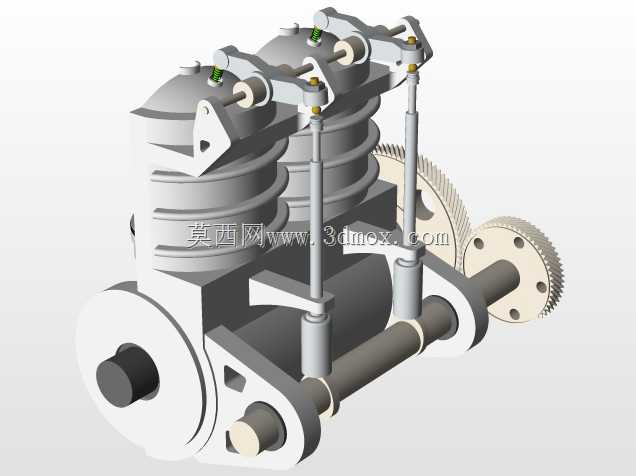

这套双缸动力结构,主要面向小型通用动力、轻型摩托、便携发电机组以及小型农用作业机械的动力配套场景,这类场景对动力单元的体积重量、运转平顺性以及维护便捷性都有明确的工程要求,双缸布局相比单缸结构,能通过两个活塞的做功行程错峰布置,大幅降低动力输出的脉冲波动,减少配套设备的整机振动,降低减震结构的设计冗余。从结构设计逻辑来看,整套模型完整还原了动力传递的全链路:顶部的燃烧室与活塞组件通过活塞销连接连杆,连杆将活塞的往复直线运动传递给曲轴,曲轴通过轴瓦结构支撑在缸体的主轴承座上,曲轴输出端集成了不同齿数的传动齿轮,既可以向外输出扭矩,也能通过齿轮啮合驱动配气机构完成进排气门的定时启闭,保证缸内燃烧循环的正时匹配。设计过程中,两个气缸采用直列平行布置,缸心距的取值充分考虑了缸体铸造的壁厚要求、冷却水道的布置空间,同时兼顾了整机宽度方向的安装边界,避免配套安装时与周边的车架、油箱、散热组件产生结构干涉。活塞环槽的位置、连杆大小头的孔径配合、曲轴平衡块的配重角度,都按照实际内燃机的工作受力逻辑做了还原,平衡块的轮廓设计能够抵消活塞连杆组往复运动产生的一阶惯性力,提升高转速下的运转稳定性。从安装适配角度看,整机的底部安装面预留了标准化的固定螺栓孔位,孔位间距符合小型通用动力的通用安装规范,输出轴的轴径、键槽尺寸也匹配常规的离合器、发电机转子连接尺寸,不需要额外做转接结构就能直接适配多数配套负载。整套结构的外形轮廓紧凑,没有多余的外凸结构,缸体侧面预留了散热鳍片的安装位置,不管是风冷还是水冷方案都能基于这个基础结构做拓展设计,对于做小型动力设备开发的结构工程师来说,这套模型可以直接作为方案选型的结构参考,用来校核安装空间、梳理动力传递路径,也能作为教学演示的具象化案例,帮助理解内燃机的曲柄连杆机构、配气机构、传动齿轮组的配合逻辑,避免在初始方案阶段出现结构干涉、传动路径错配的问题。
