V型十二缸发动机缸体结构三维设计

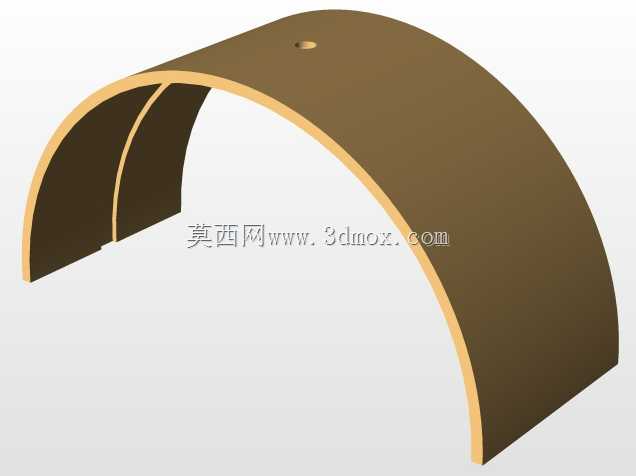

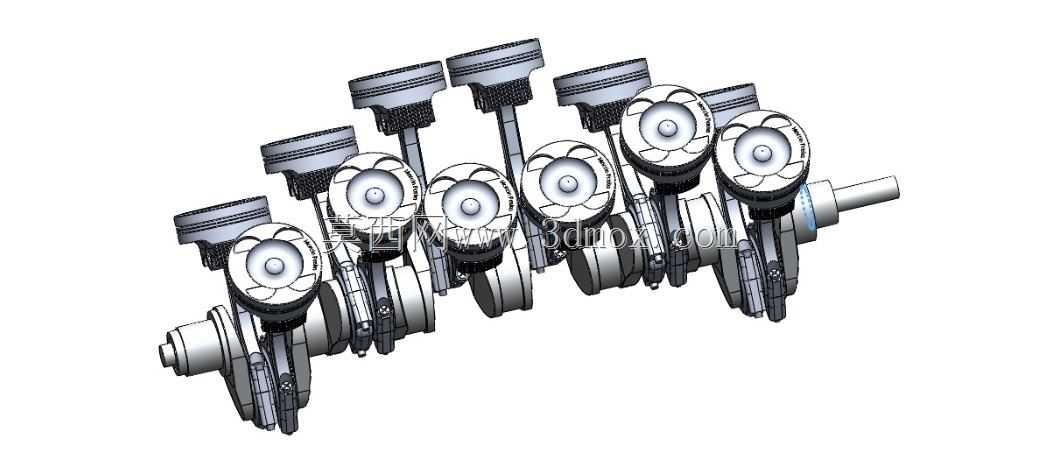

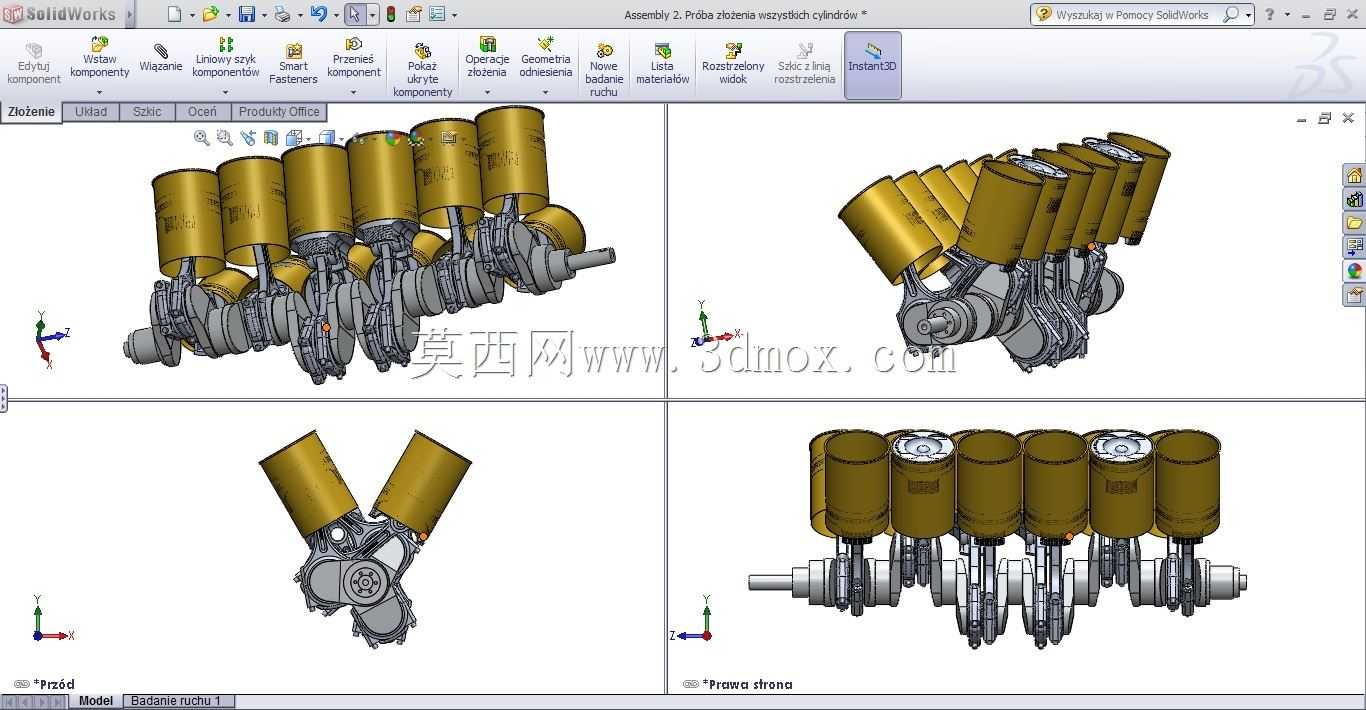

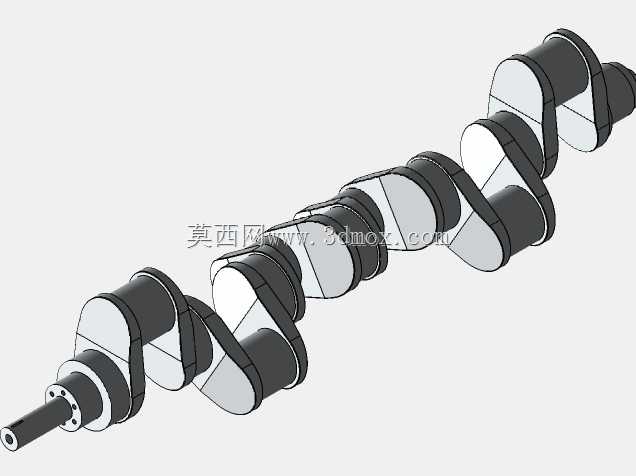

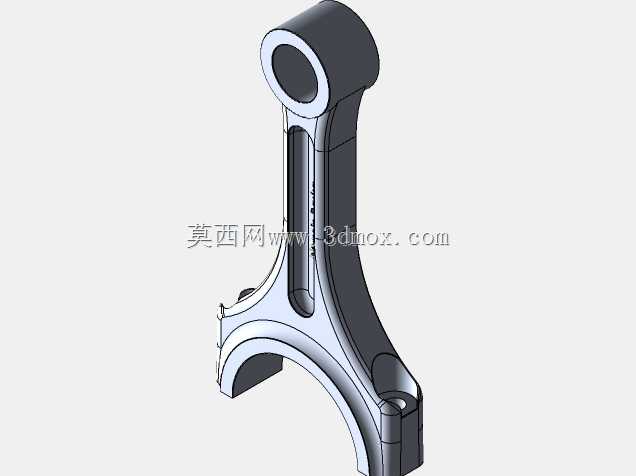

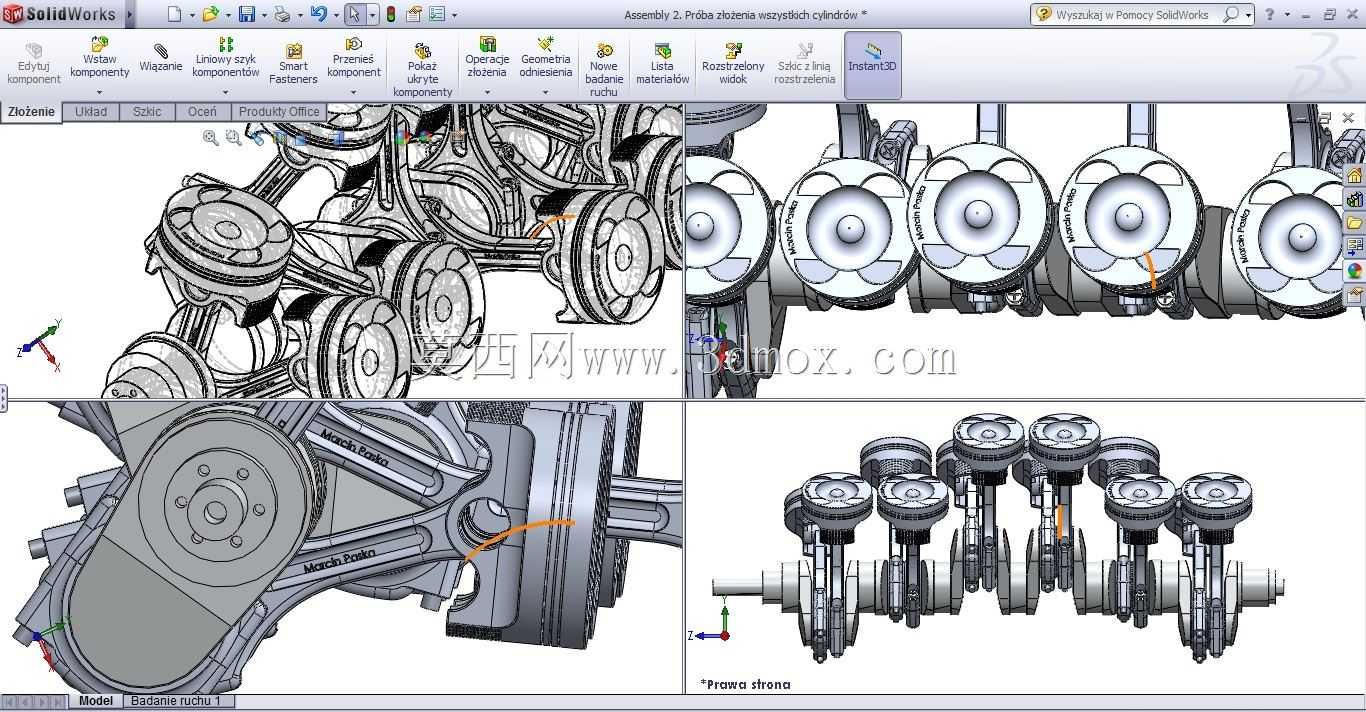

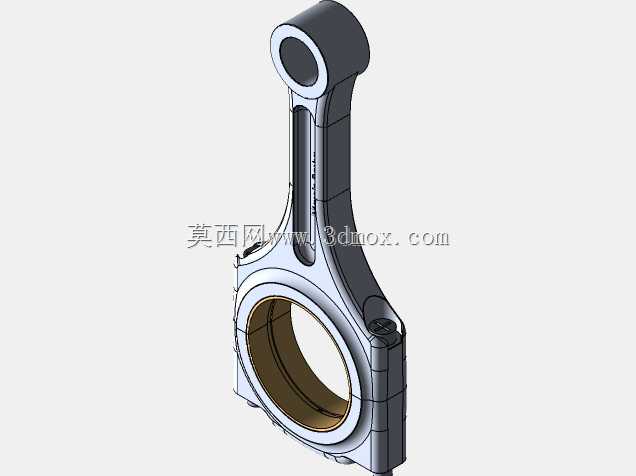

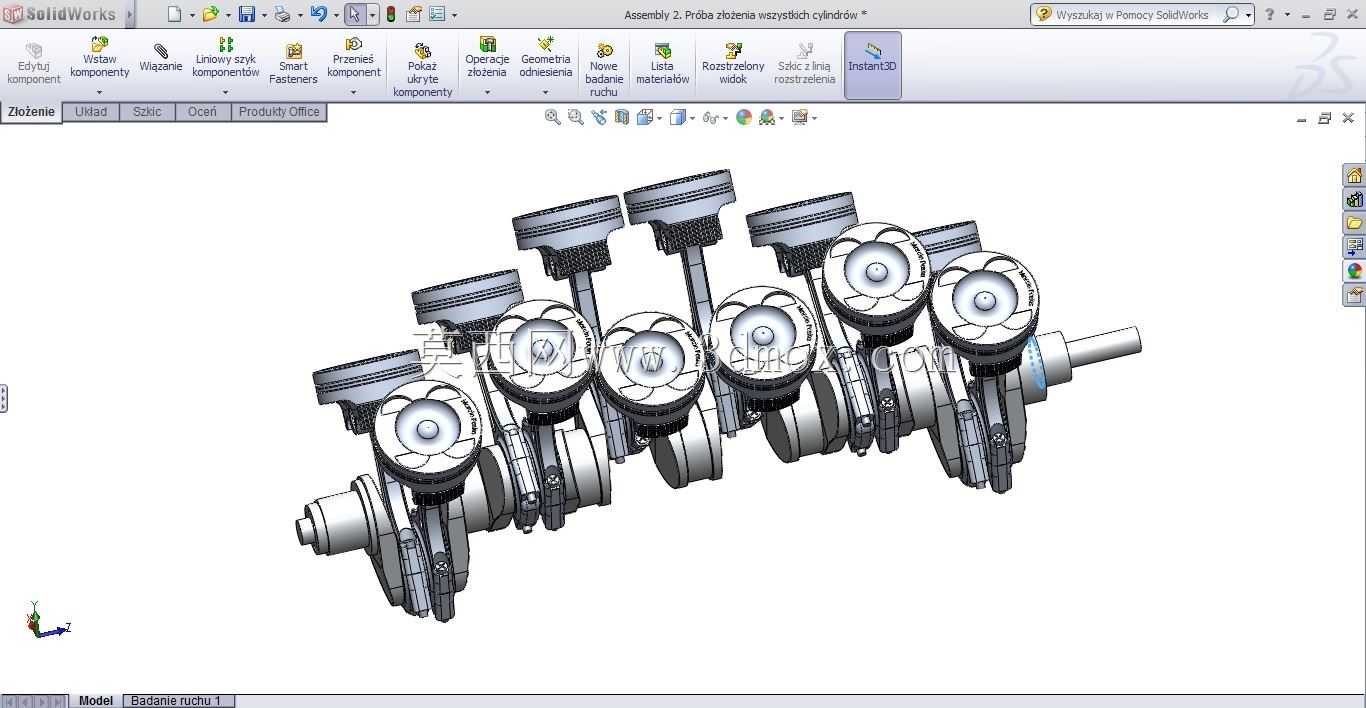

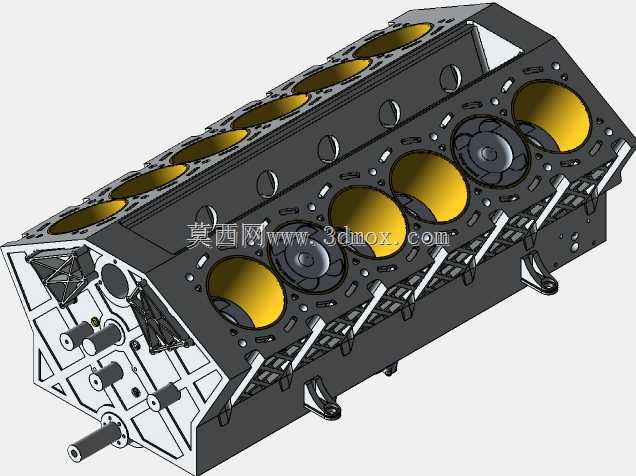

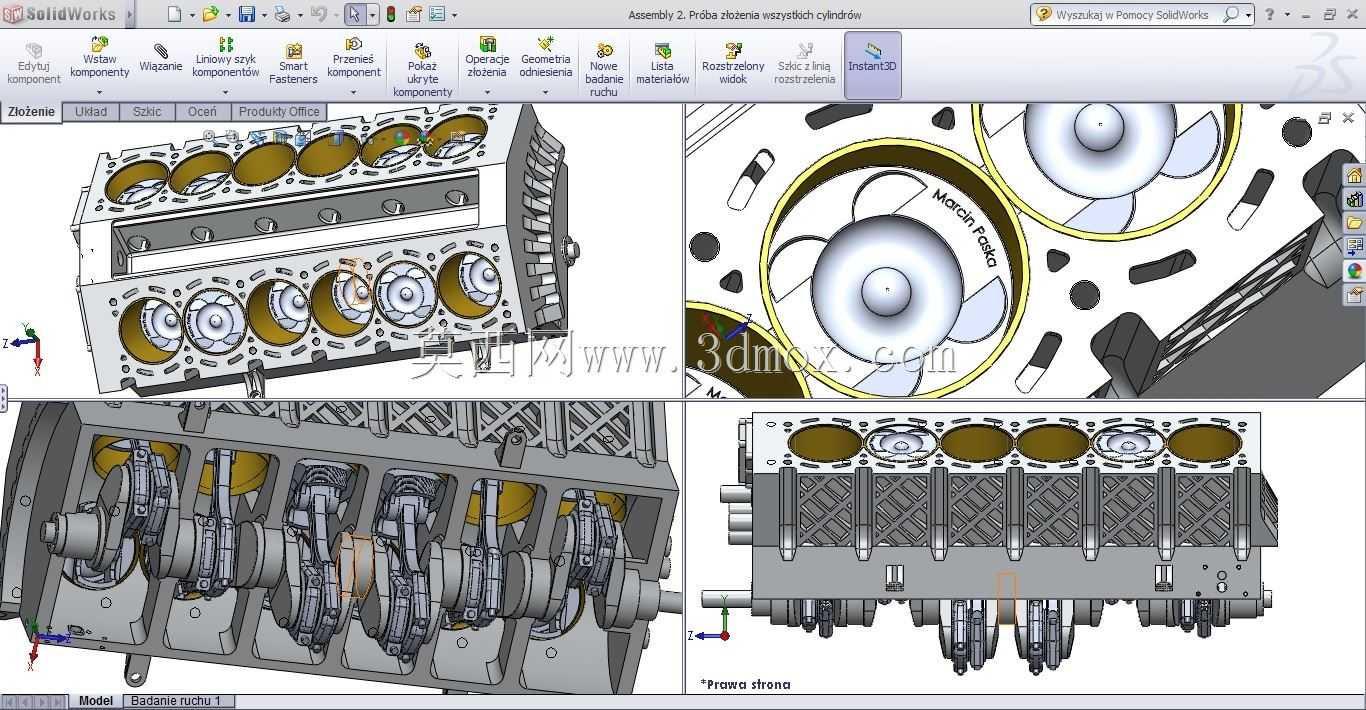

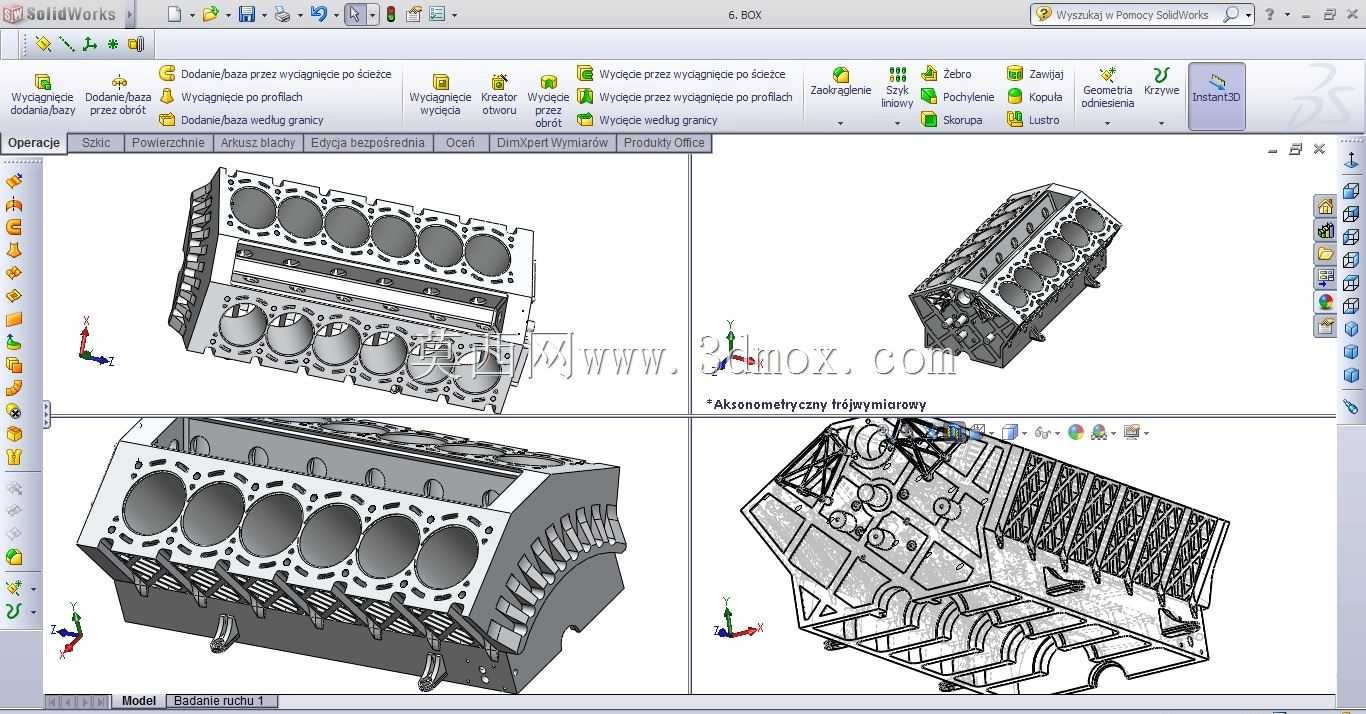

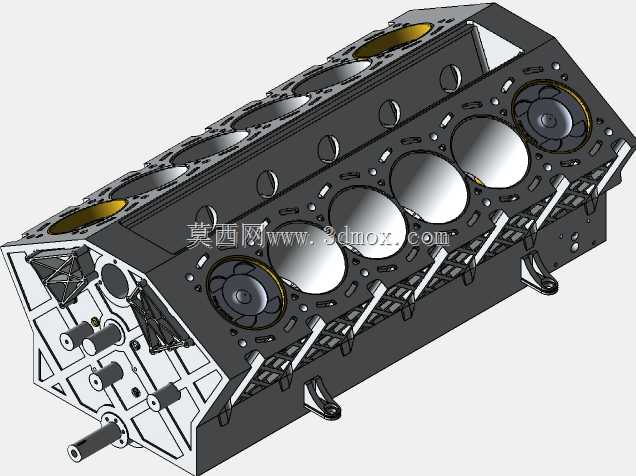

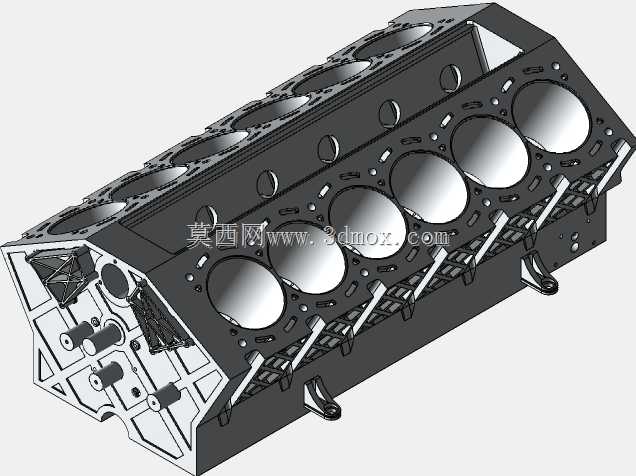

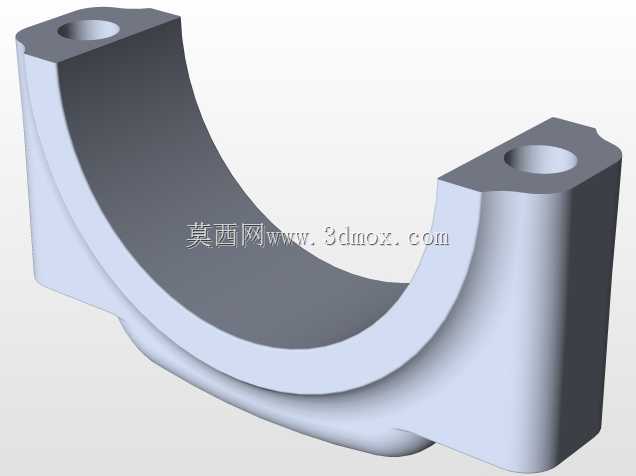

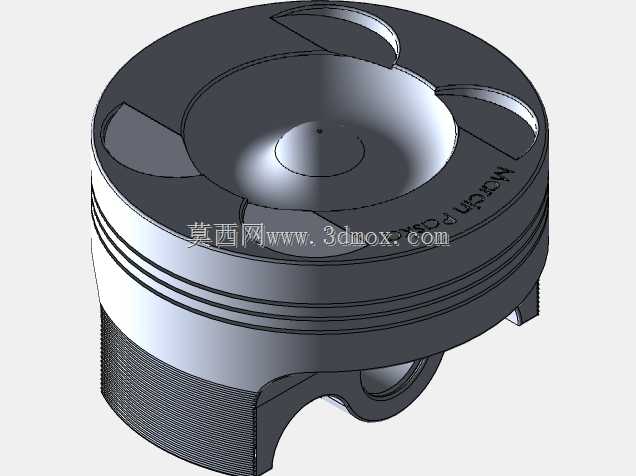

V12发动机作为大排量动力单元，常应用于高端乘用车、豪华性能跑车、大型船舶辅机以及固定式发电机组场景，这类动力装置对运转平顺性、输出扭矩储备有着极高要求，十二缸呈V型夹角排布的结构，能够抵消各缸往复运动产生的一阶、二阶振动，即便不额外加装平衡轴结构，也能实现极低的运转抖动水平，适配对NVH性能要求严苛的动力场景。从结构设计层面来看，该缸体采用整体式铸造基体设计，两列气缸沿V型夹角对称分布，每列设置六个气缸安装位，缸筒周边预留了完整的冷却水道腔室，能够在发动机工作时让冷却液循环带走燃烧室周边的多余热量，避免缸体局部过热导致的热变形、拉缸等失效问题。缸体下部预留了曲轴安装的主轴承座位置，主轴承盖采用分体式装配设计，结合加强筋结构提升缸体整体刚性，能够承受高转速、大扭矩输出下的交变载荷冲击，避免缸体在长期交变应力作用下出现疲劳开裂问题。设计过程中需要重点考量各气缸的中心距参数，既要保证相邻缸筒之间有足够的壁厚满足强度与冷却需求，也要控制缸体整体宽度尺寸，避免动力单元横向尺寸过大，挤占整车机舱内的散热系统、转向机构、进排气组件的安装空间。缸体侧面预留了机油道、附件安装的凸台位置，能够适配机油泵、水泵、正时链条罩、进排气歧管等外围附件的装配定位，所有安装孔位的位置度公差都需要严格控制，保证装配后各附件的同轴度、密封面平面度满足使用要求。从安装边界来看，该缸体的下部设计有与油底壳连接的密封法兰面，法兰面预留了均匀分布的螺栓孔，能够保证密封垫压紧均匀，避免机油渗漏问题；缸体前后端分别预留了飞轮壳、正时端盖的安装定位止口，保证动力输出端、正时传动机构的装配同轴度，减少传动过程中的偏磨、异响问题。两列气缸的顶面采用统一的平面加工基准，平面度公差控制在极小范围内，保证气缸垫安装后能够实现可靠密封，避免燃烧室漏气、油水混合等故障。在建模过程中，对缸体内部的水道、油道做了等壁厚处理，既保证冷却、润滑介质的流通截面积满足流量要求，也避免局部壁厚过厚导致铸造过程中出现缩松、气孔等铸造缺陷，同时对缸体外部的非加工面做了轻量化的减重设计，在不降低整体结构强度的前提下，尽可能降低缸体自重，提升动力单元的功重比。
