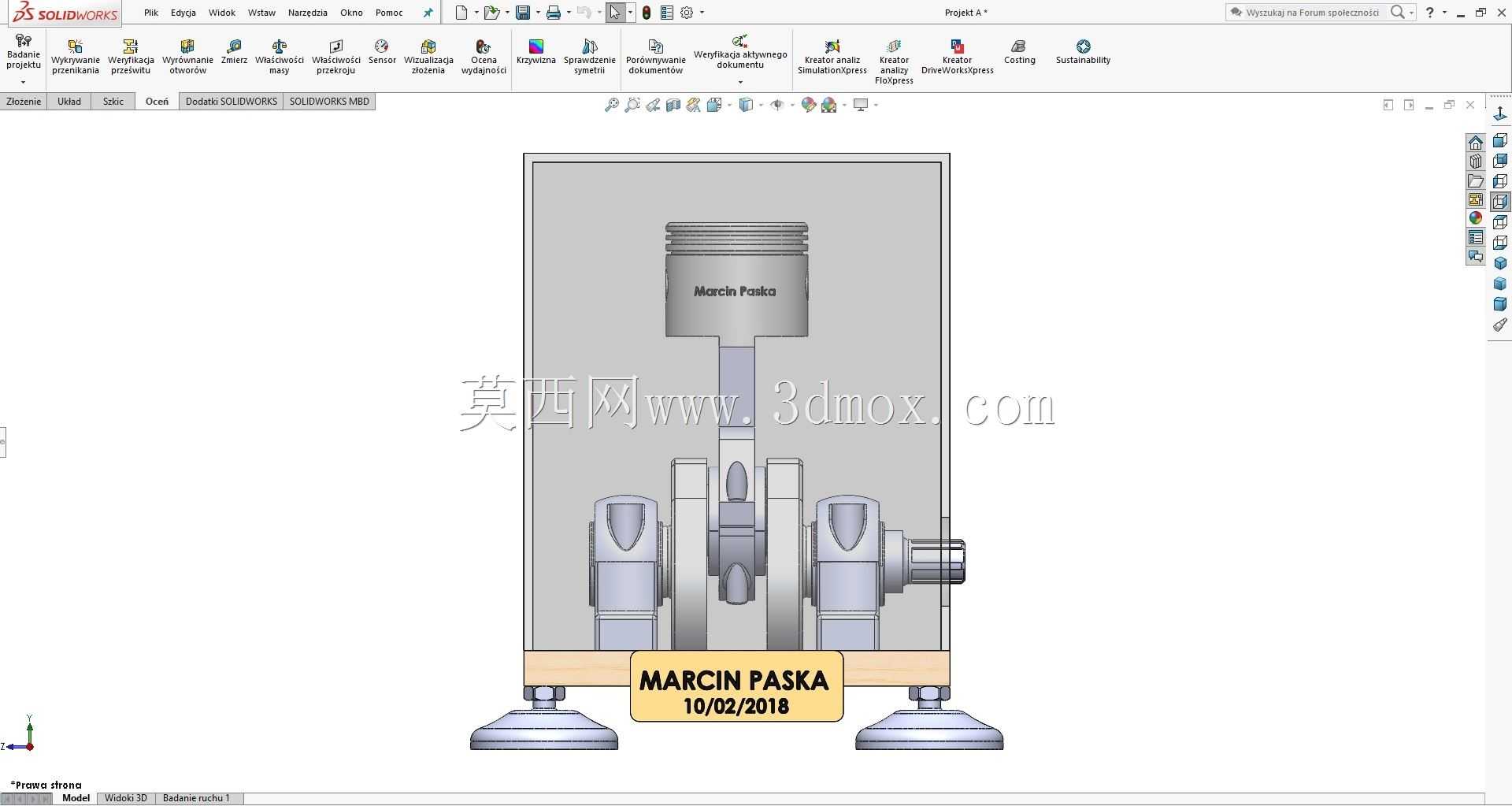

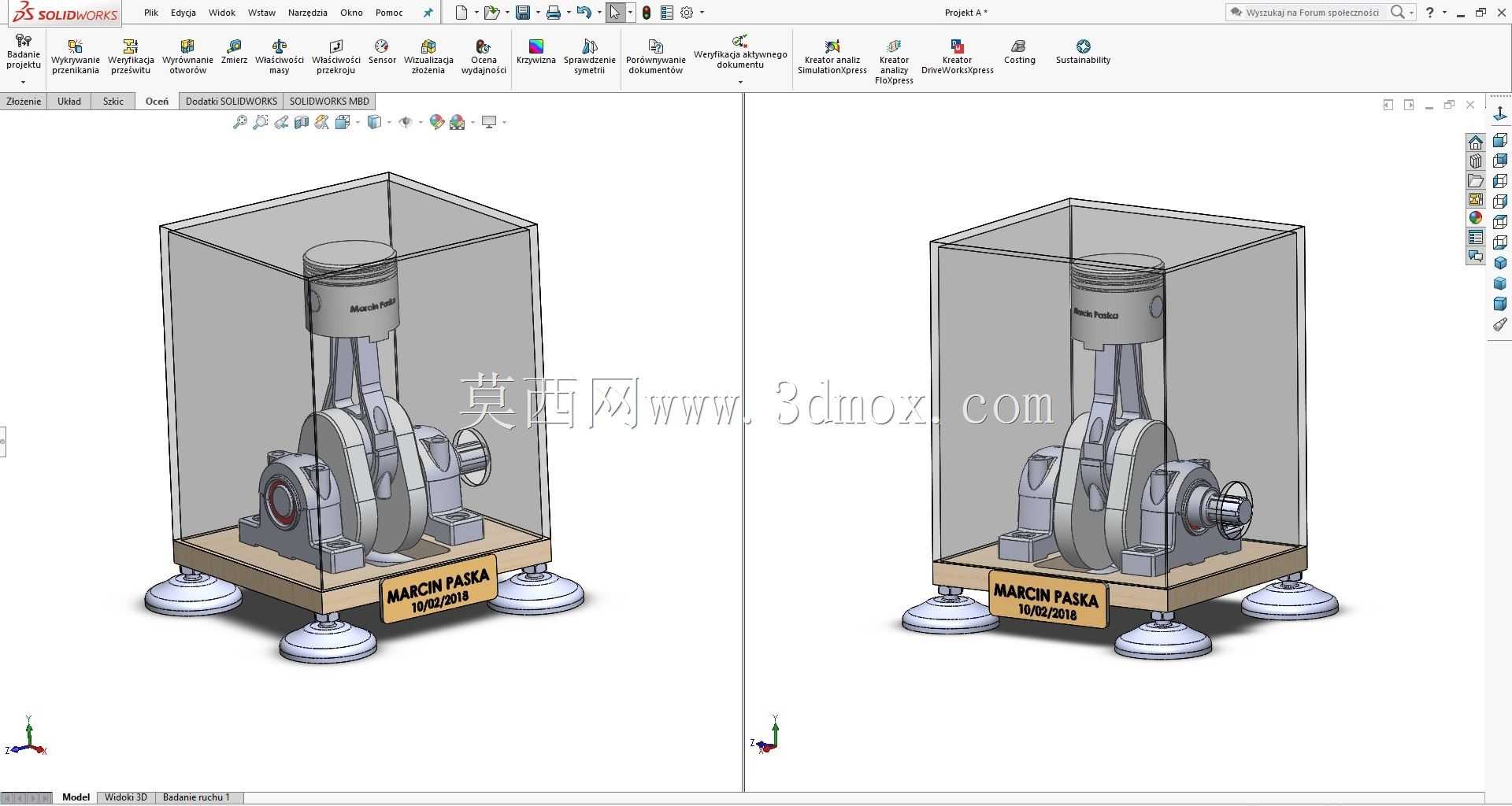

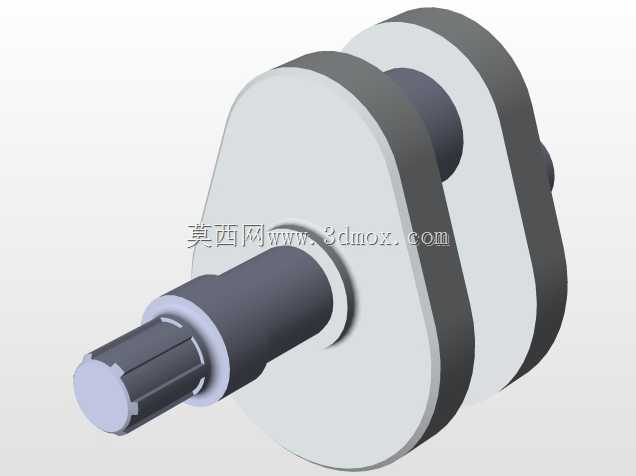

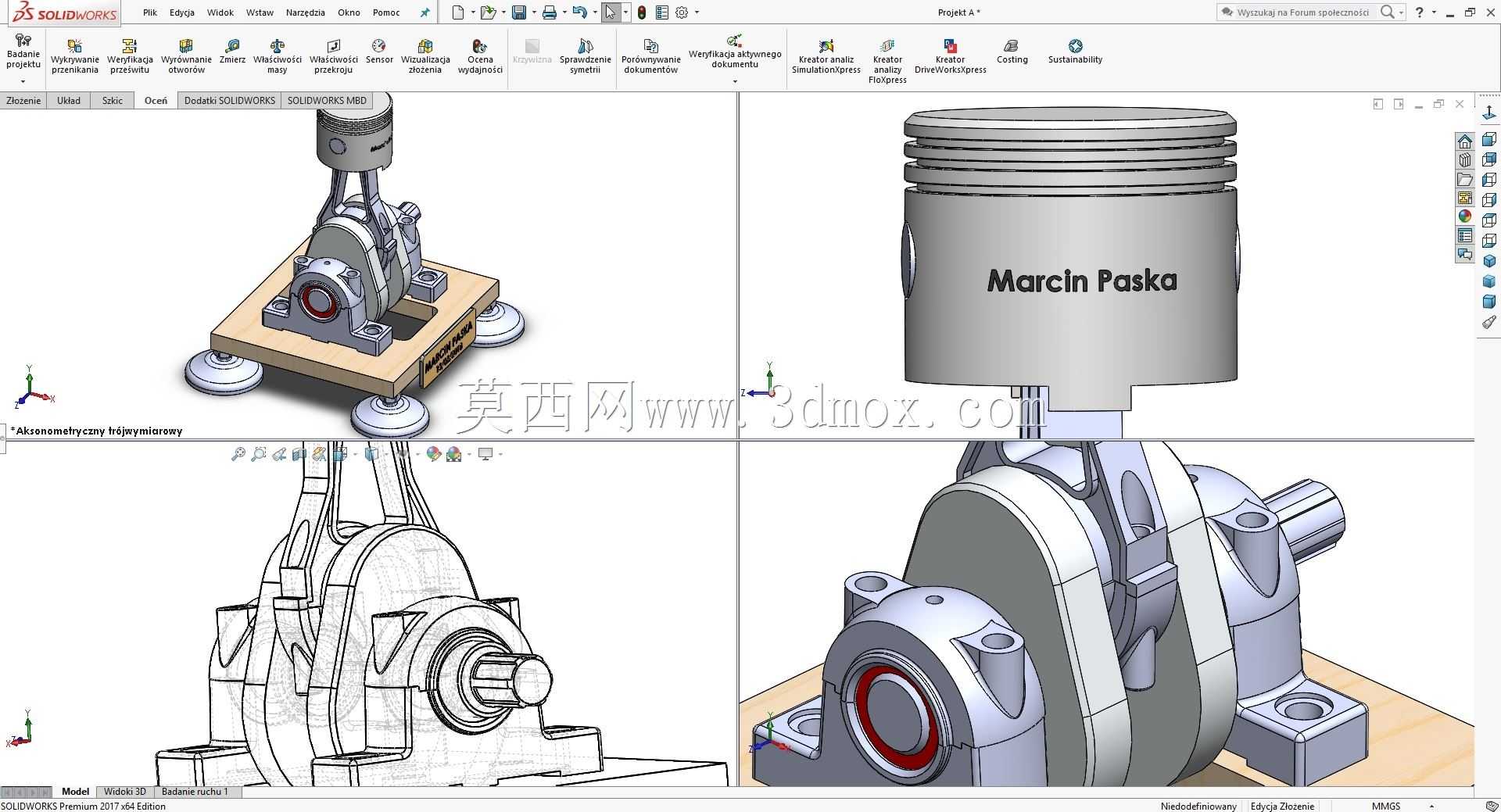

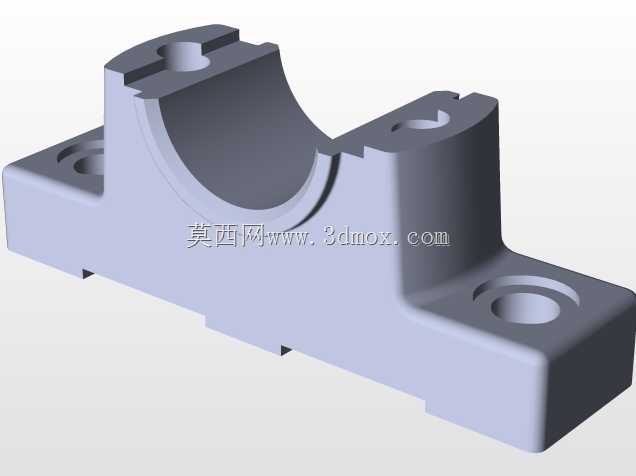

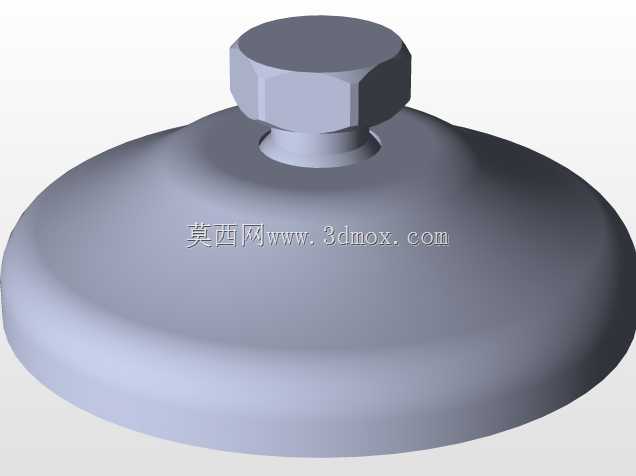

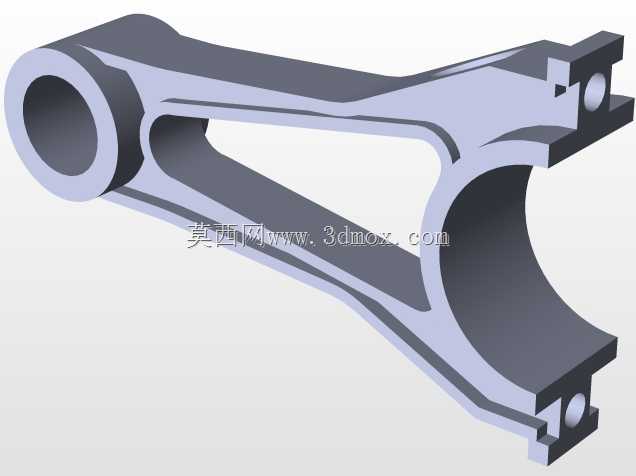

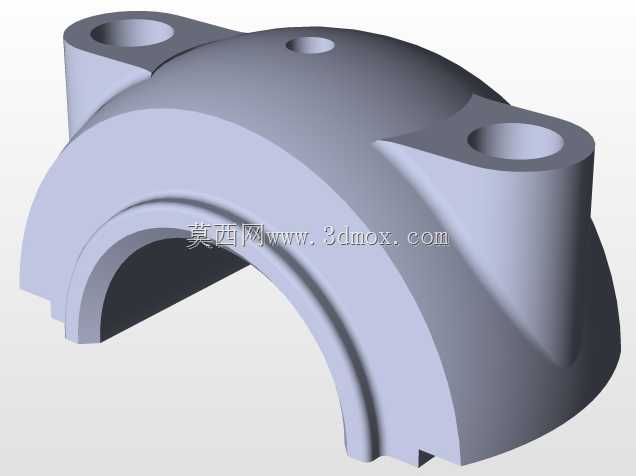

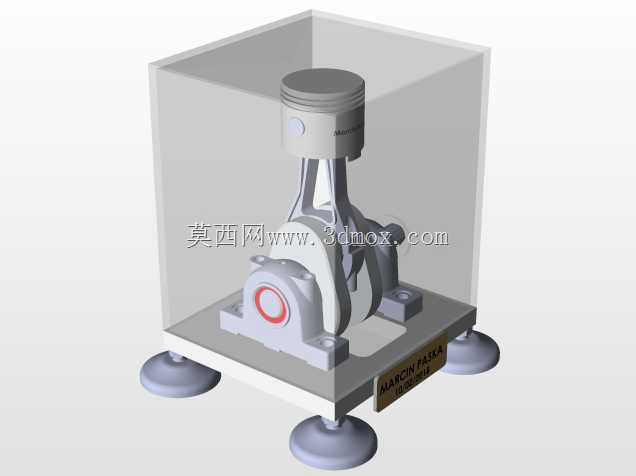

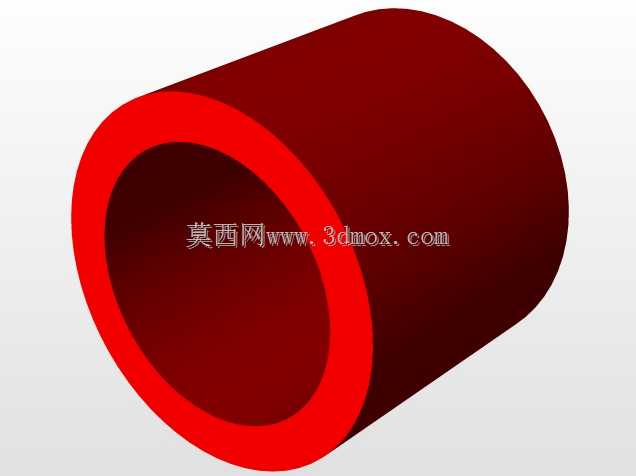

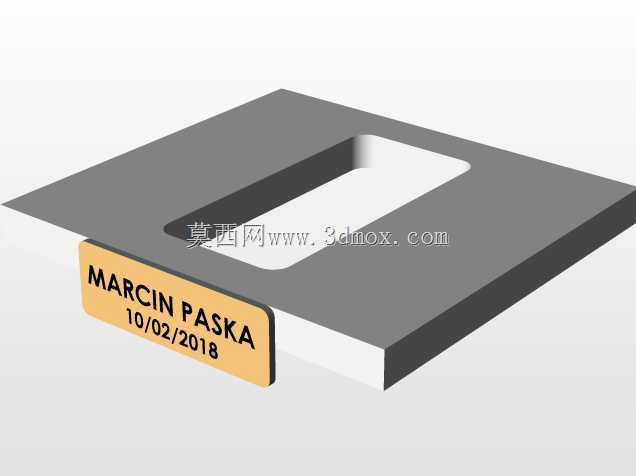

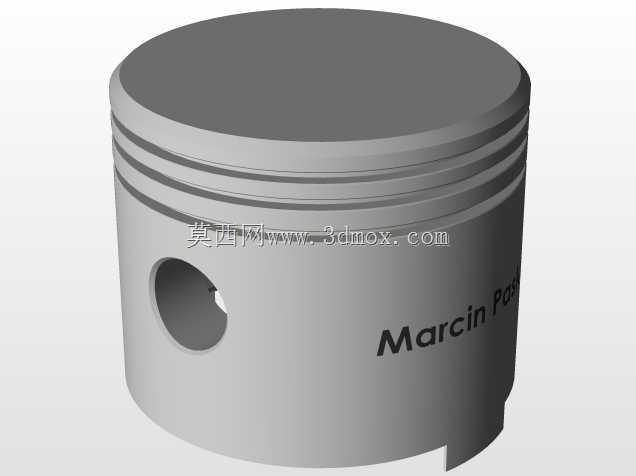

这套结构还原了往复式动力机械核心的曲柄连杆传动逻辑,可直接用于教学演示、原理验证场景,也能作为小型动力装置开发的原理验证载体。整套结构以立式布局搭建,活塞置于上部缸筒区域,通过活塞销与连杆上端铰接,连杆下端与曲轴的曲柄销配合,曲轴两端通过支撑座固定在底部安装基座上,基座预留了四个可调支撑脚的安装位,可抵消运转过程中的振动偏移,保证演示过程的稳定性。从功能实现来看,这套结构完整复现了活塞往复直线运动到曲轴旋转运动的转换过程,活塞外壁预留了活塞环的安装槽位,可根据实际演示需求加装密封环件,还原真实内燃机的缸内密封逻辑;连杆采用分体式大头设计,方便与曲柄销的装配拆卸,也能直观展示曲柄连杆机构的装配层级;曲轴的输出端延伸出支撑座外侧,可外接负载或者手摇驱动件,手动即可完成整个运动过程的演示,不需要额外配套动力源就能直观展示运动转换逻辑。设计过程中优先考虑了运动干涉的规避,活塞下行到下止点时,连杆摆动角度控制在合理区间,不会与缸筒内壁、支撑座产生剐蹭,曲轴做动平衡配重处理,曲柄两侧设置平衡块,抵消活塞往复运动产生的惯性力,让手动驱动时的手感更顺滑,也能减少高速运转时的振动幅度。安装边界方面,整套结构的外轮廓方正,上部缸筒为矩形腔体结构,底部支撑座的长宽尺寸略大于缸筒截面,四个支撑脚向外延伸出基座边缘,安装时只需要保证基座底面水平,预留出曲轴输出端的操作空间即可,不需要额外做复杂的地基固定,放在普通工作台面上就能完成演示。在教学场景中,这套结构可以帮助初学者快速理解曲柄连杆机构的运动规律,掌握活塞行程、曲柄半径、连杆长度之间的参数匹配关系;在小型动力装置开发场景中,这套结构的尺寸参数可直接作为原型参考,调整缸径、曲柄半径参数就能适配不同排量的单缸动力设计需求,省去原理验证阶段的重复建模工作。结构的所有配合面都做了公差预留,活塞与缸筒之间保留合适的间隙,既不会因为间隙过大出现晃动,也不会因为间隙过小出现卡滞,连杆大小头的铰接位置预留了润滑脂加注空间,长期反复演示也不会出现过度磨损的问题。
