S形槽凸轮齿轮组合传动结构

项目分类:3D模型 发布时间:2021-10-25 ID:340229
  • S形槽凸轮齿轮组合传动结构
  • S形槽凸轮齿轮组合传动结构
  • S形槽凸轮齿轮组合传动结构
  • S形槽凸轮齿轮组合传动结构
  • S形槽凸轮齿轮组合传动结构
  • S形槽凸轮齿轮组合传动结构

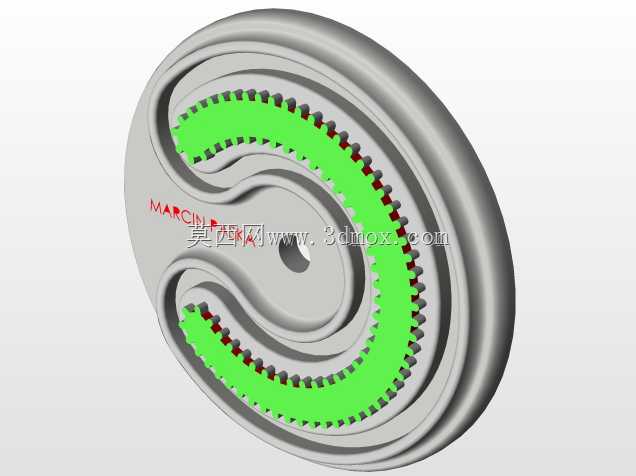

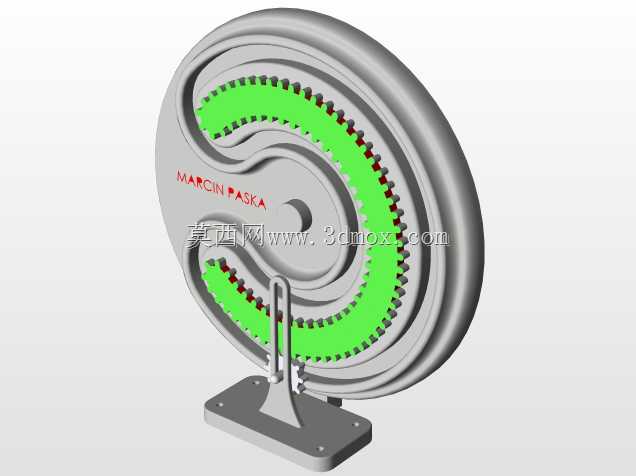

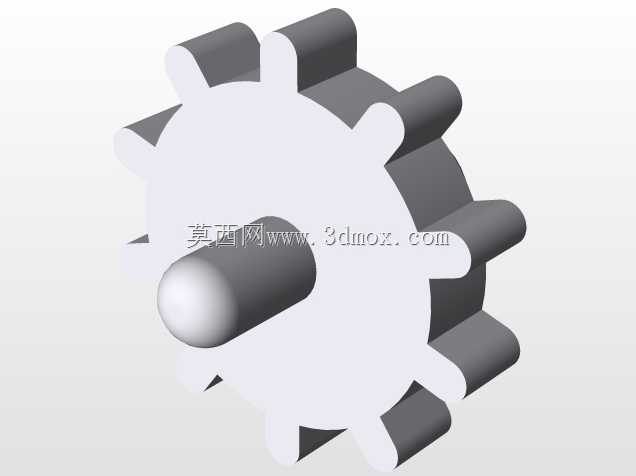

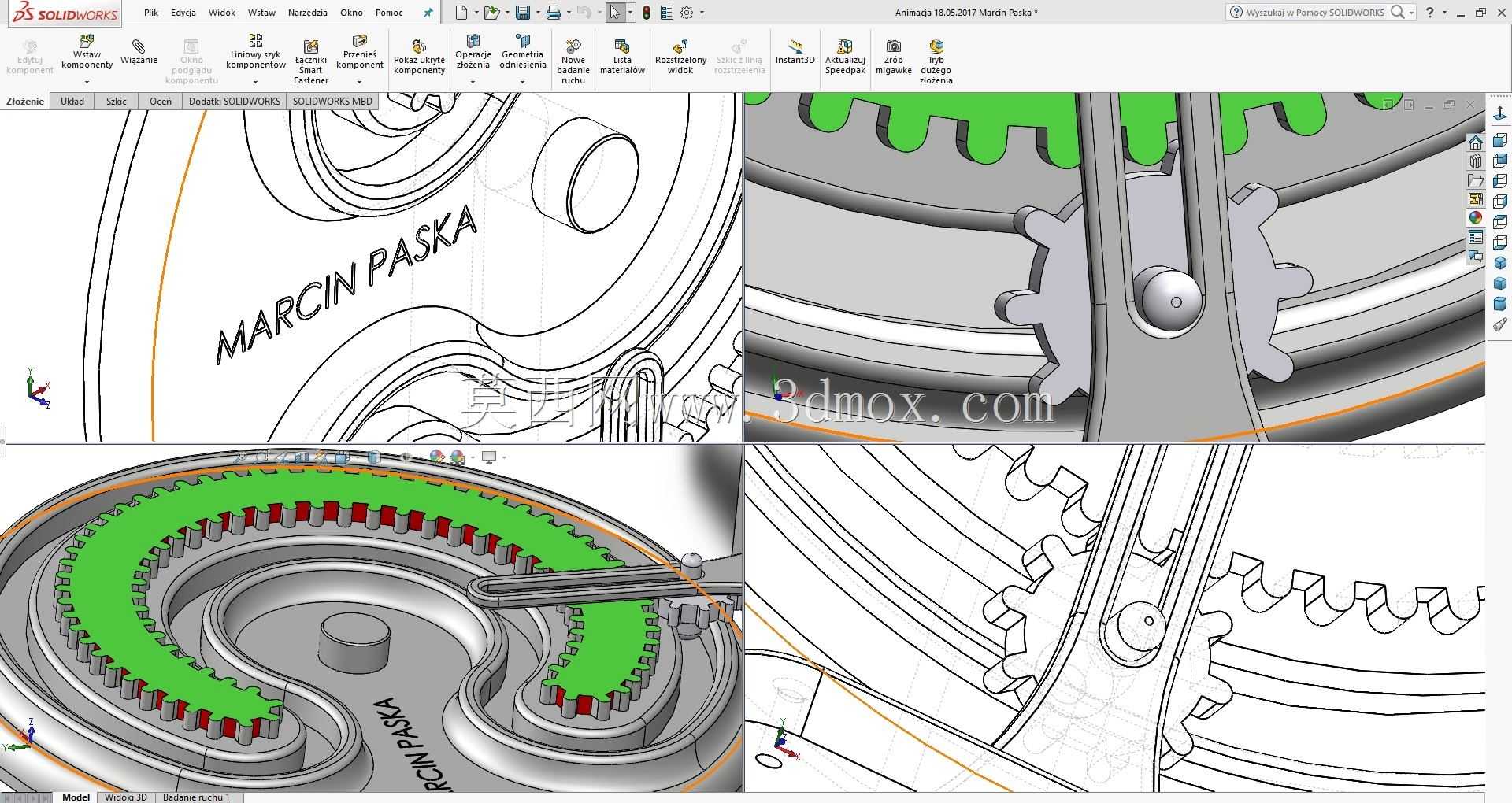

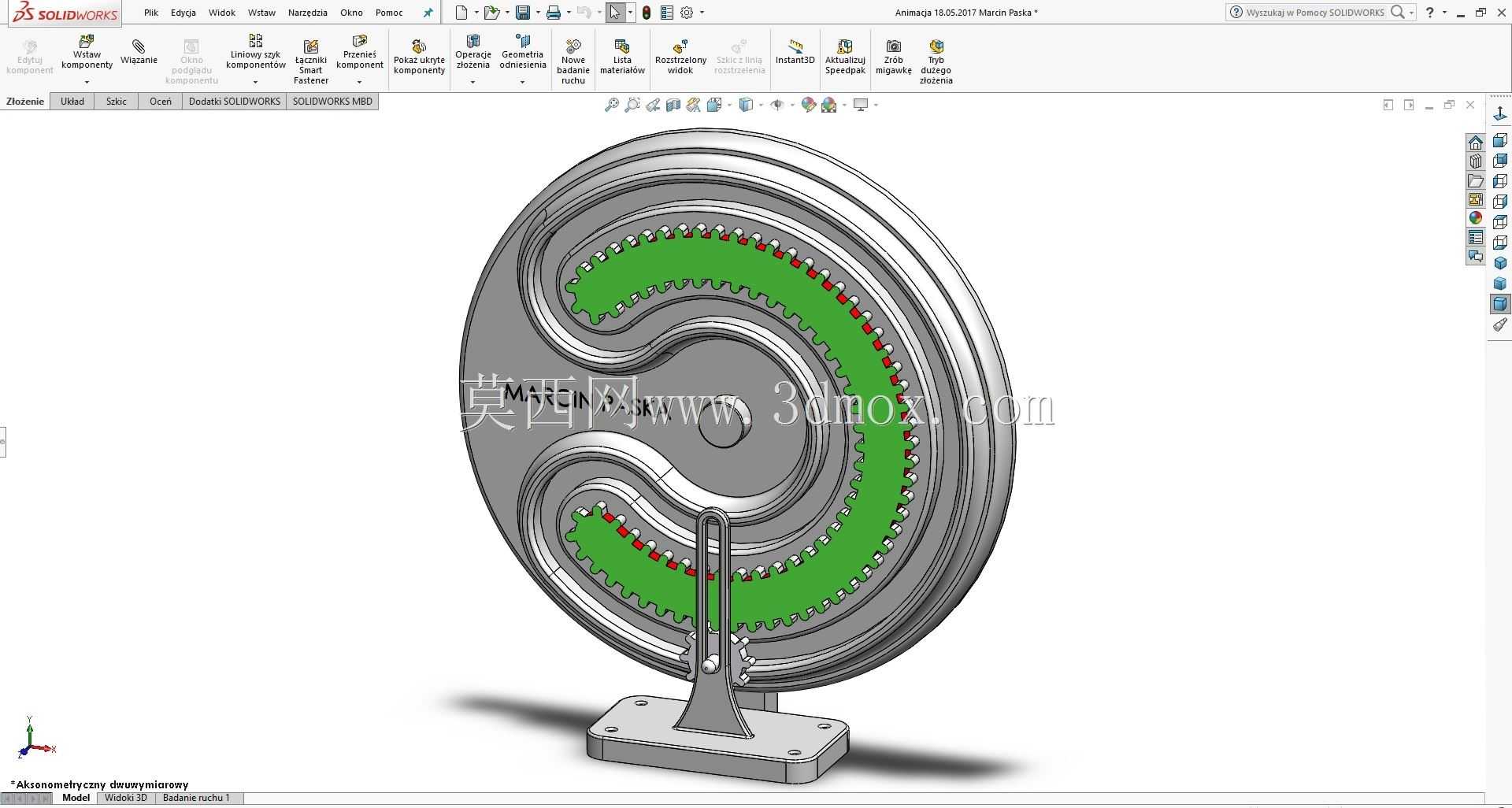

这套传动结构将S形封闭槽凸轮与内齿圈、小齿轮做集成化设计,核心是通过槽道约束从动销的运动轨迹,配合齿轮啮合实现特定规律的回转输出,常见于需要将连续回转转化为周期性变速、间歇动作的轻工机械、小型输送换向机构中,也可作为教学演示机构直观展示凸轮-齿轮复合传动的运动逻辑。从结构布局来看,主体轮盘采用双层叠合设计,外层为带安装止口的轮缘结构,内层加工出连续S形封闭槽道,槽道两侧嵌入等距排列的圆柱滚子,既降低从动销与槽壁的滑动摩擦,也能承受更高的往复接触载荷,避免槽道长期运行出现磨损卡滞。内齿圈直接集成在S形槽的内侧轮廓上,与悬臂安装的小齿轮形成啮合副,小齿轮的转轴与从动摆杆做刚性连接,摆杆端部的导向销嵌入S形槽道内,当主体轮盘做连续定速回转时,槽道侧壁推动导向销带动摆杆往复摆动,同时小齿轮沿内齿圈做行星啮合运动,输出端可获得兼具往复摆动与间歇回转的复合运动,相比单一凸轮或单一齿轮传动,能在更小的安装空间内实现更复杂的运动规律。安装边界方面,主体轮盘的中心轴孔为基准安装位,底部支架采用带四个安装沉孔的矩形底板,可直接通过螺栓固定在设备安装基面,支架的立板高度经过匹配设计,保证摆杆摆动全程不与轮盘、底板发生运动干涉,轮盘的轴向厚度控制在紧凑范围内,整体径向尺寸以中心轴孔为基准,外轮缘的径向跳动公差可按IT7级控制,保证槽道与齿圈的同轴度要求。设计过程中需重点校核S形槽道的曲率半径,避免出现过小曲率导致导向销卡滞,同时要匹配内齿圈与小齿轮的模数、齿数,保证啮合侧隙处于合理区间,槽道内的圆柱滚子需采用过盈配合嵌入轮盘基体,防止运行中滚子脱出,摆杆的导向销需做表面硬化处理,提升接触疲劳强度,适应长期往复滑动的工况需求。这类复合传动结构相比传统的槽轮、棘轮机构,运动冲击更小,传动噪音更低,可通过调整S形槽的轮廓曲线适配不同的运动节拍需求,在小型自动化装配工位、物料分拨机构中有着较高的应用价值,建模时需重点保证槽道曲面与齿圈轮廓的位置精度,避免装配后出现运动卡滞或啮合错位的问题。
