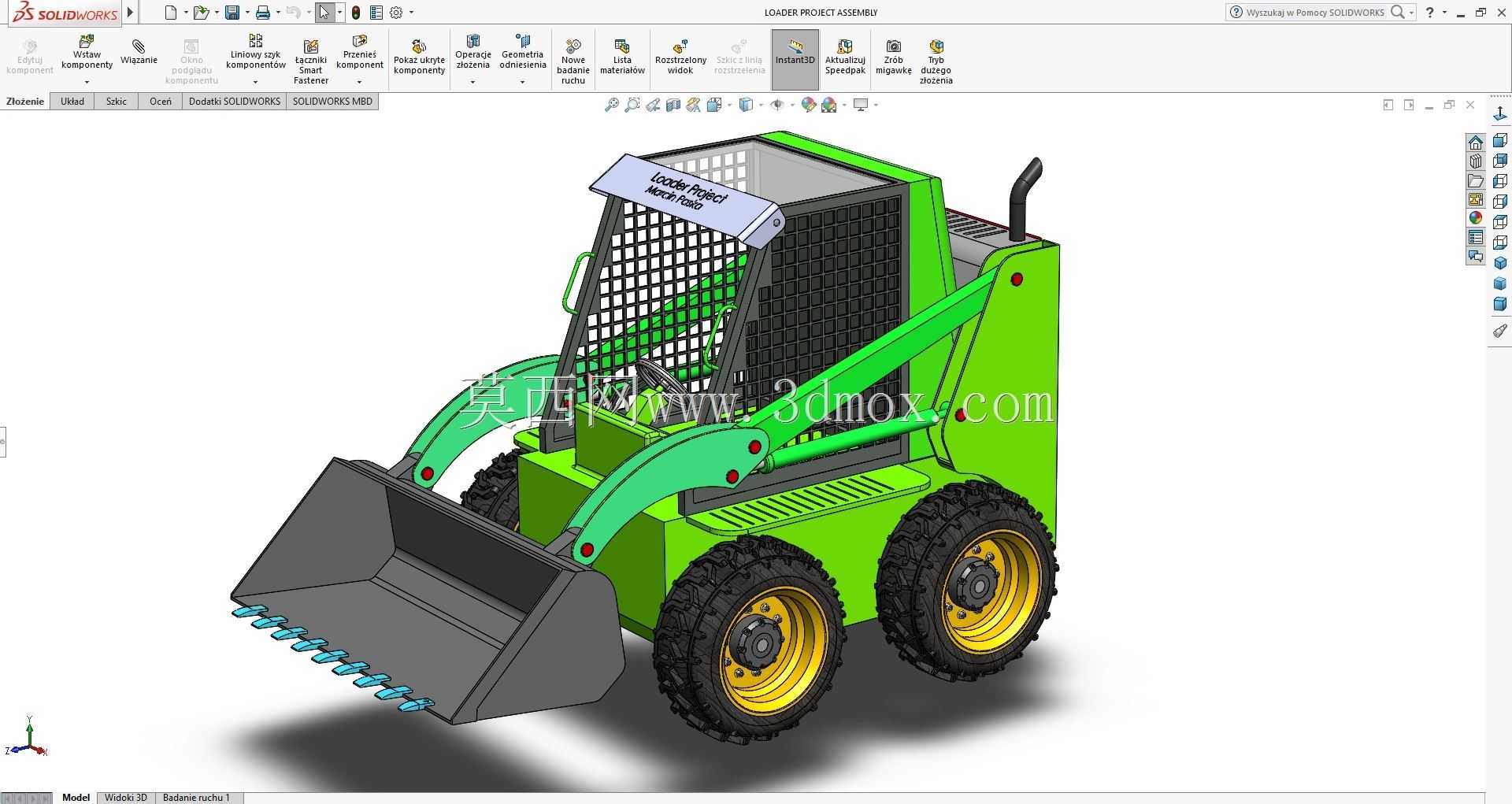

轮式滑移装载机整机结构三维设计

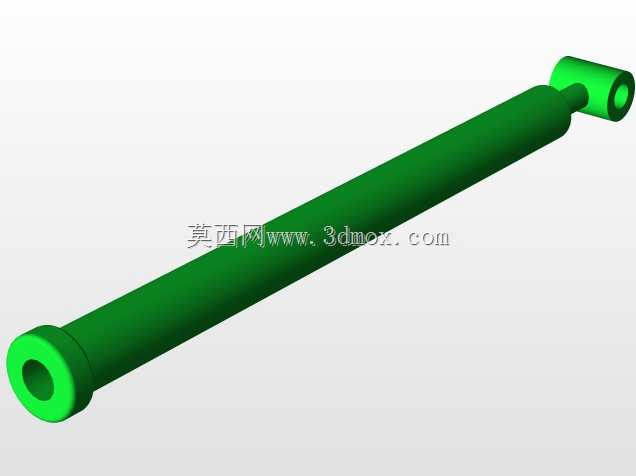

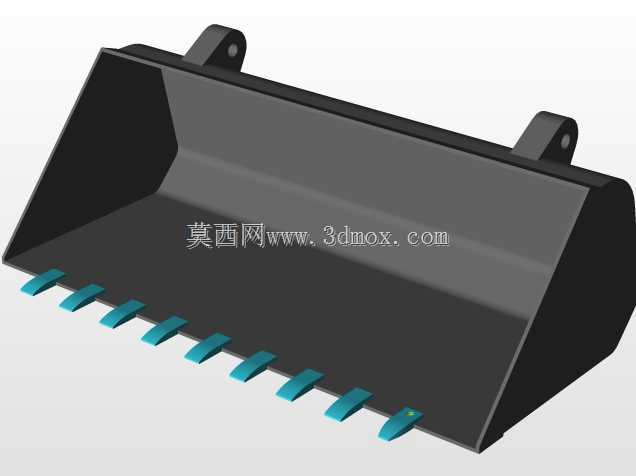

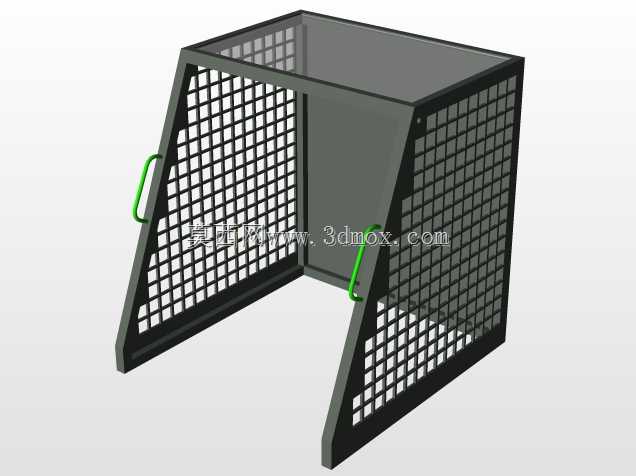

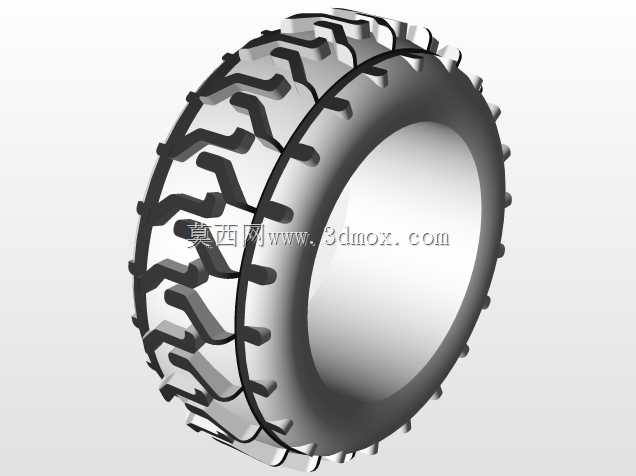

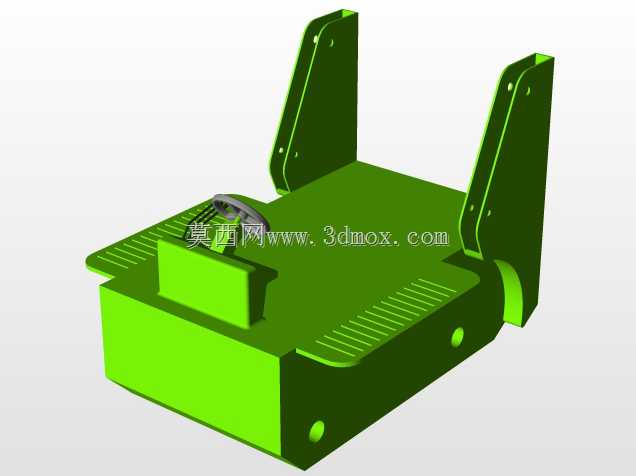

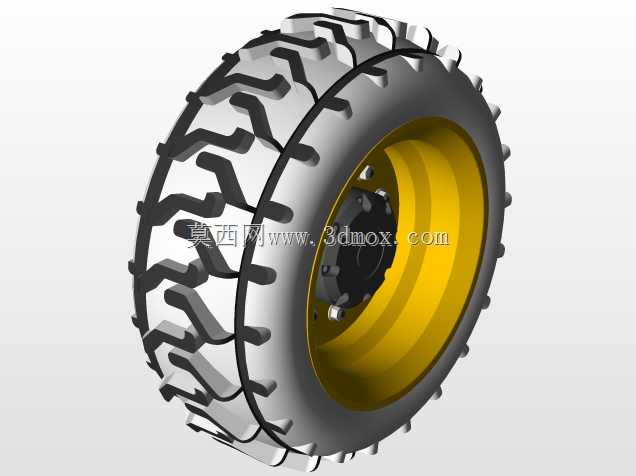

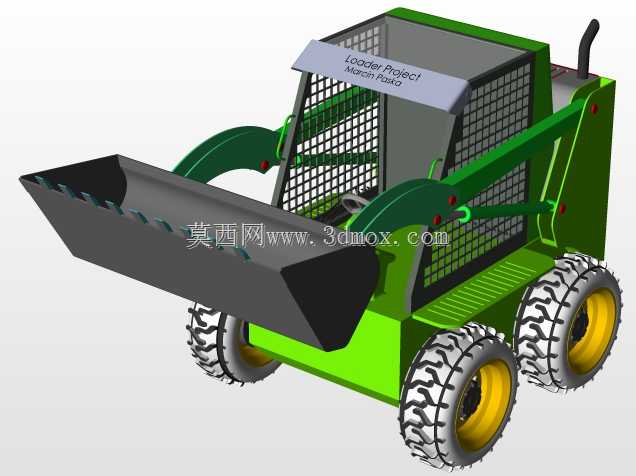

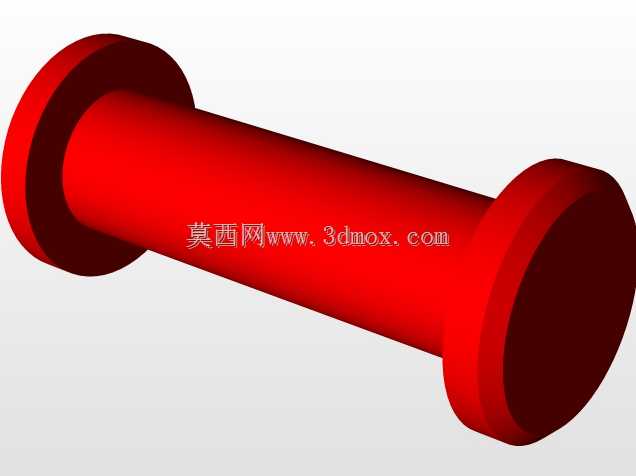

这款轮式滑移装载机的三维结构设计，核心围绕狭小场地作业的适配需求展开，区别于常规大中型装载设备，其整机布局紧凑，可在常规设备无法回转的狭窄巷道、厂房内部、市政抢修点位完成物料铲装、转运作业。从结构设计逻辑来看，整机采用左右轮独立驱动的滑移转向方案，无需设置大角度转向的转向桥结构，大幅压缩了整机的横向安装边界，可适配宽度1.2米以上的作业通道，原地转向的特性让其在仓储物料整理、厂区边角废料清理、园林施工土方倒运场景下，无需额外预留回转空间，作业灵活性远高于同装载量级的铰接式装载机。工作装置采用前置动臂加铲斗的连杆结构，设计阶段对动臂的举升行程、铲斗的收斗角度做了参数化匹配，铲斗斗齿采用可拆卸式结构，可根据作业场景更换不同斗容的铲斗，或是适配破碎锤、货叉等属具，拓展设备的作业覆盖范围。驾驶室采用防护网式围护结构，在保证操作人员视野的同时，可抵御作业过程中飞溅的碎石、物料冲击，驾驶位的操作杆件布局贴合人机工程尺寸，操作人员无需大幅移动肢体即可完成行走、举升、收斗的全流程操作。动力舱布置在驾驶室后侧，与配重结构做了集成设计，平衡前端工作装置满载举升时的整机重心，避免作业过程中出现前倾失稳的问题；轮组采用大花纹越野轮胎，胎面接地比压经过参数核算，可在松软泥地、砂石路面保持足够的抓地力，同时轮胎与车架的安装间隙预留了足够的跳动空间，适配非铺装路面的颠簸工况。整机的液压管路沿动臂内侧布置，避免作业过程中被物料剐蹭损坏，管路接头的安装位置预留了足够的操作空间，方便后期维护拆装。从安装边界来看，整机长度控制在2.5米以内，举升最高位置的整机高度不超过2.2米，可直接进入标准厂房大门、电梯轿厢完成室内作业，整机重量控制在1.8吨级，可通过普通轻型货车完成跨场地转运，无需额外的大件运输资质。设计过程中对各运动部件的干涉情况做了全行程校验，动臂举升、下落、转向的全工况下，各结构件、管路、轮胎之间均无运动干涉，各铰接点的销轴安装位置预留了润滑脂加注通道，可在日常维护时快速完成铰接点的润滑保养，降低设备的长期使用损耗。
