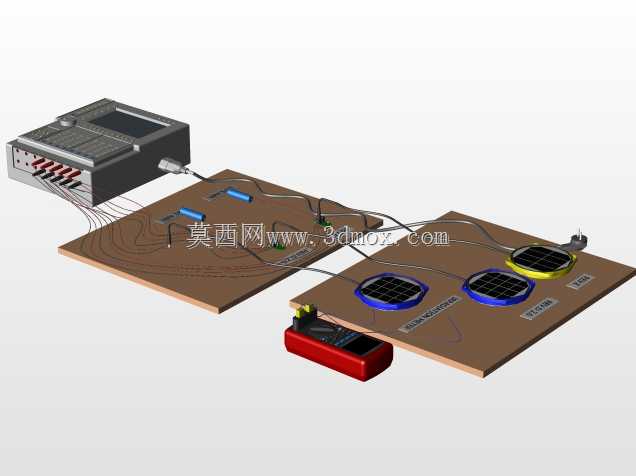

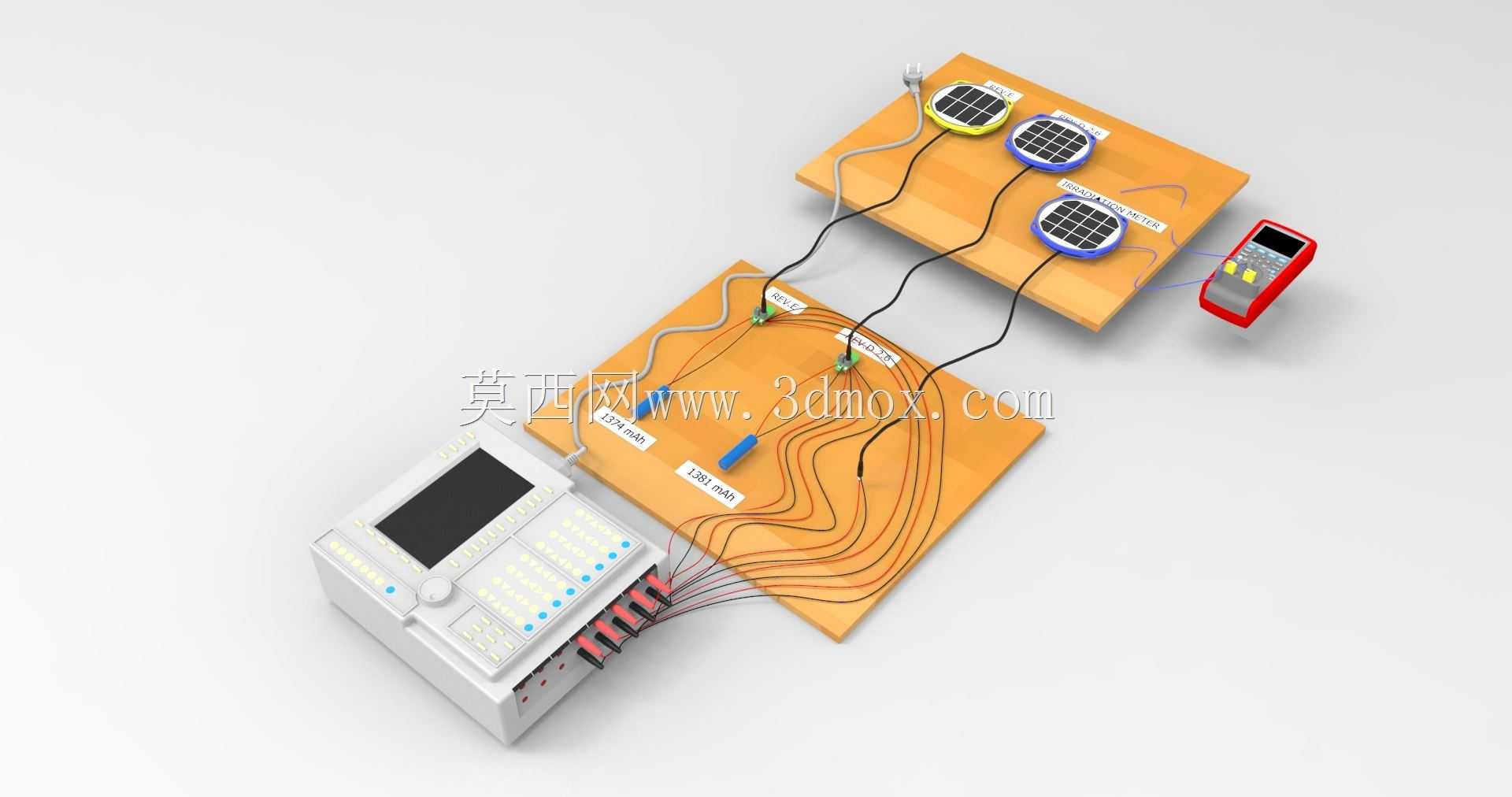

电池性能检测试验装置三维结构

这套电池试验装置主要面向动力电池、小型储能电池的研发验证、出厂抽检环节，可在实验室环境下完成电池充放电循环、温度特性、负载响应等多维度性能测试，替代传统零散接线的临时测试方案，让测试过程的布线规整、操作边界清晰，避免多通道测试时线路缠绕带来的操作失误与安全隐患。整套装置分为主机测试单元、样品承载台、手持校准终端三个核心部分，主机单元集成了数据采集、信号输出、通道切换功能，前面板设置显示屏与操作按键区，下方排布多组接线端口，每个端口对应独立的测试通道，可同时对多组电池样品开展同步测试，通道间做了电气隔离设计，避免单路样品异常影响其他通道的测试数据准确性。样品承载台采用绝缘基板制作，台面上预留了样品固定位与接线端子排，测试时可将太阳能模拟供电模块、被测电池样品通过快接端子与主机连通，基板上的走线槽可将测试线缆规整排布，既避免线缆杂乱干扰测试操作，也能减少线缆弯折带来的接触不良问题，承载台的尺寸适配常规实验室工作台的摆放边界，不需要额外定制安装支架，可直接放置在标准防静电工作台上开展测试。手持终端用于现场快速校准、测试参数临时调整，操作人员可在样品接线端旁直接完成参数核对，不需要往返主机操作位，提升多批次样品测试的操作效率。设计过程中优先考虑测试操作的人机合理性，主机的接线端口高度设置在坐姿操作时的舒适伸手范围内，承载台的接线端子采用防呆设计，避免正负极接反带来的设备与样品损坏，整套装置的外轮廓做了圆角处理，减少实验室环境下的磕碰风险。各模块之间的连接线缆长度预留了足够的操作余量，既可以将承载台与主机紧邻摆放开展常规测试，也可以将承载台放置在温湿度箱内，主机置于箱外完成环境模拟测试，适配不同测试场景的布局需求。装置的结构拆分清晰，主机外壳、承载台基板、手持终端外壳都做了模块化设计，后续可根据测试通道数量的拓展需求，快速更换对应模块，不需要重新制作整套结构，降低测试方案迭代的改造成本。
