多回路电气控制柜内部排布结构

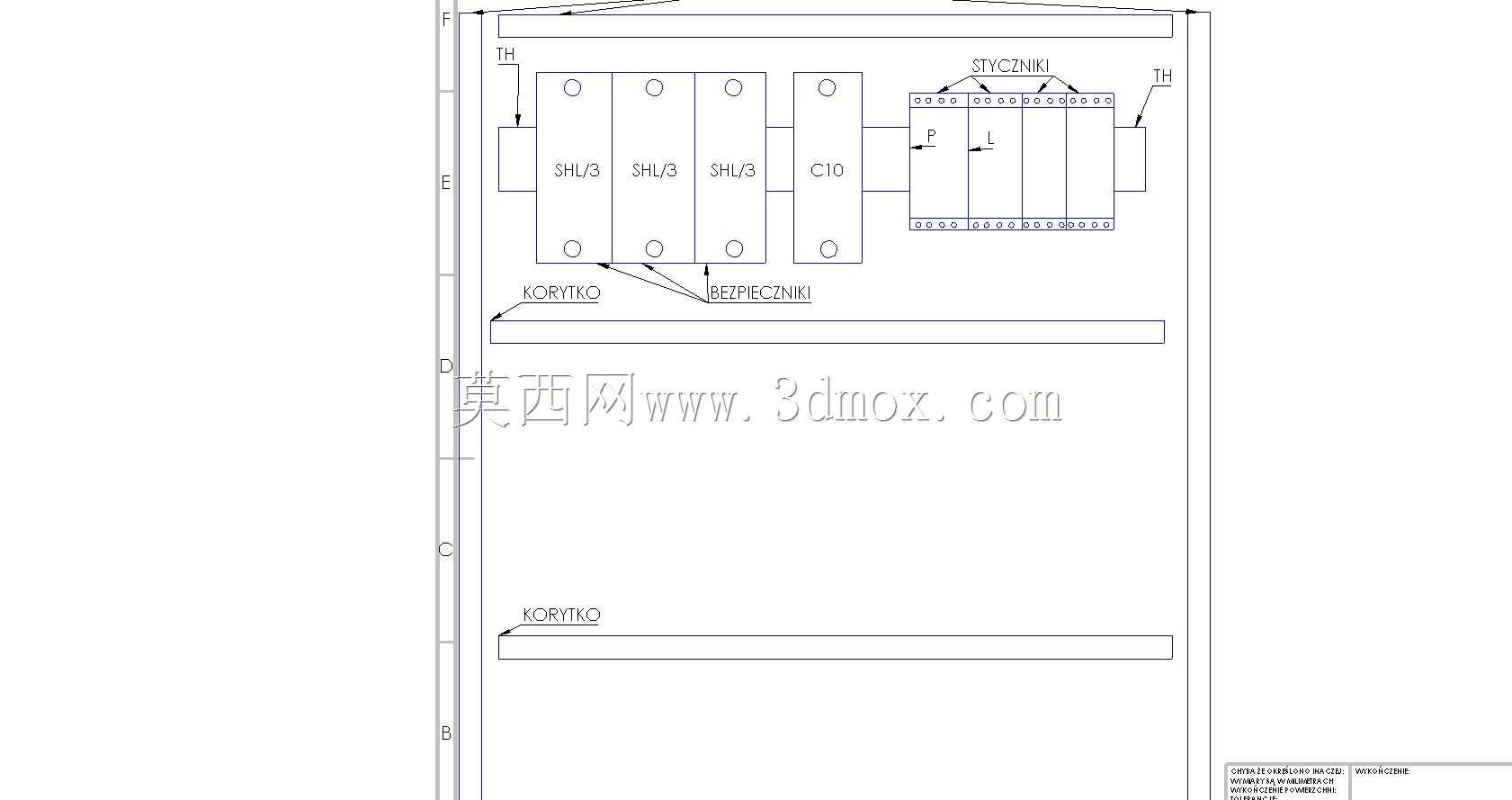

这套结构针对工业现场电气集成场景设计，主要用于低压配电回路、信号控制回路的集中承载与排布，可直接嵌入成套柜体内部，作为生产车间流水线、小型成套设备的电气承载核心，实现动力回路分路供电、控制信号中转分配的实际功能，解决多回路元件零散排布带来的接线混乱、检修难度大的问题。从设计逻辑来看，整体采用分层分区域排布思路，左侧区域预留三个同规格回路安装位，可匹配标准模数化电气元件的安装尺寸，相邻元件之间预留足够的接线操作空间，避免多股线缆布设后出现挤压弯折、绝缘层破损的隐患；紧邻的独立安装位可放置总控类元件，与分路元件形成清晰的功能分区，后期检修时可快速定位总控与分路节点，减少故障排查的动线长度。右侧区域预留端子排安装空间，端子排上下方预留充足的线缆走线缓冲区，外部接入的线缆可从柜体上下端的进线孔引入后，直接沿侧边走线槽连接至对应端子点位，无需在元件区域额外绕线，大幅降低接线作业的复杂度。安装边界方面，整体结构适配标准工业柜体的内部安装尺寸，侧边预留的固定孔位可直接与柜体内部的安装横梁匹配，无需额外加工转接件；元件安装面与柜门内侧预留足够的安全间隙，避免柜门开合时触碰元件操作手柄或接线端头，同时满足电气安全规范要求的爬电距离。结构上还预留了明确的标识点位，每个回路安装位、端子组都对应独立的标识区域，可粘贴回路编号、功能标识，方便运维人员快速识别回路功能。走线槽沿结构侧边通长布置，强弱电回路可分槽布设，减少信号干扰问题，适配工业现场复杂的电磁环境。
