钣金结构电气控制箱体设计

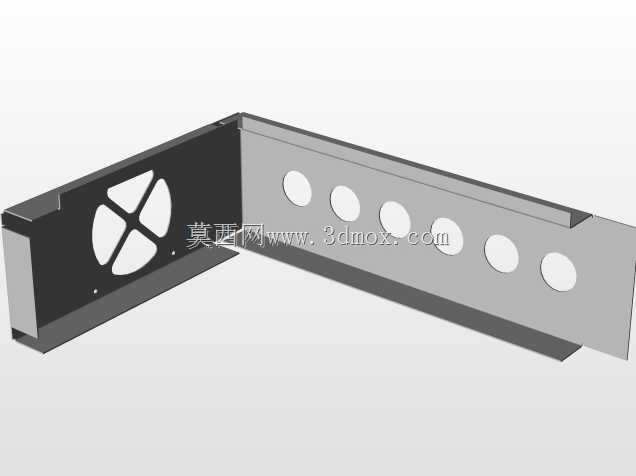

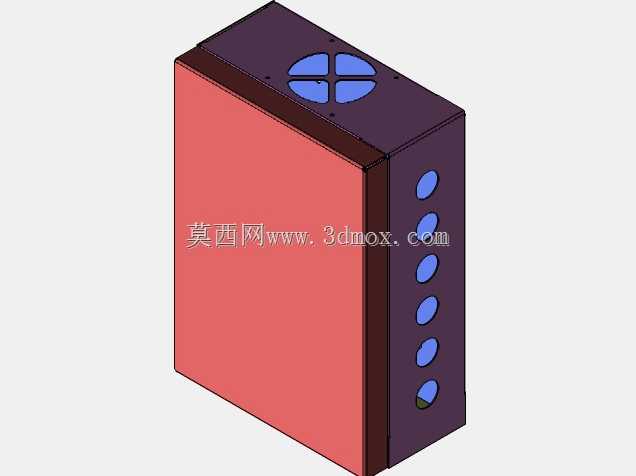

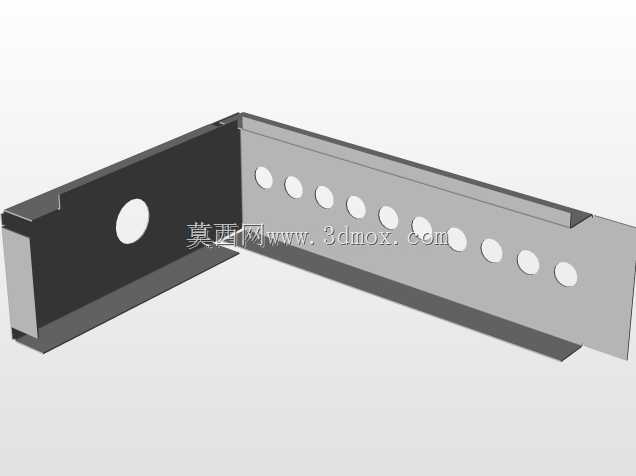

这款钣金材质的控制箱体，主要面向工业现场低压电气元件的集成安装场景，可作为小型设备的本地电控载体，也可嵌入成套生产线作为分布式控制节点的防护外壳，适配车间工位旁、设备侧装、壁挂安装等多种部署需求。从结构设计来看，整体采用长方体钣金折弯拼焊结构，主体板材选用常规冷轧钢板，折弯边预留足够的焊接搭接余量，避免焊接变形导致的箱体平面度超差，同时在箱体棱边做了小尺寸倒角处理，既消除钣金加工后的锐边安全隐患，也能提升喷涂后的外观质感。箱体顶面设计了十字格栅式散热通风口，通风口下方预留了散热风扇的安装螺孔位，可根据内部元件的发热功率选配对应尺寸的轴流风扇，形成下进风上出风的散热风道，保证内部PLC、继电器、接线端子等元件长期工作在合理温度区间，避免积热引发的电气故障。箱体侧面排布了六个圆形过线孔位，孔位沿竖直方向等距分布，每个孔位都预留了防水格兰头的安装螺纹余量，可根据现场走线需求选择不同孔径的格兰头，兼顾强电动力线、弱电信号线的分开走线需求，减少不同电压等级线路之间的信号干扰。箱体正面为整面可拆卸盖板，盖板与箱体主体采用侧边暗藏式铰链连接，同时预留了锁具安装位，日常维护时可直接打开正面盖板操作内部元件，关闭后可通过锁具避免非授权人员触碰内部电气元件，满足工业现场的安全防护要求。在安装边界设计上，箱体背部预留了四个壁挂安装孔，孔位间距符合常规电气箱体安装的通用尺寸规范，同时箱体底部也预留了落地安装的固定脚位，可适配不同的安装场景；内部设计了可调节的安装导轨固定条，可根据元件尺寸调整导轨安装高度，兼容不同规格的电气元件安装，无需额外打孔改造。整体结构在设计时充分考虑钣金加工的工艺性，所有折弯角度均为90度，减少特殊角度折弯带来的加工难度，拼焊位置均设计在非外观面，焊接后打磨平整再做表面喷塑处理，既保证箱体的结构强度，也能满足工业场景下的防腐蚀、耐刮擦要求。
