内啮合齿圈式水动力传动轮结构设计

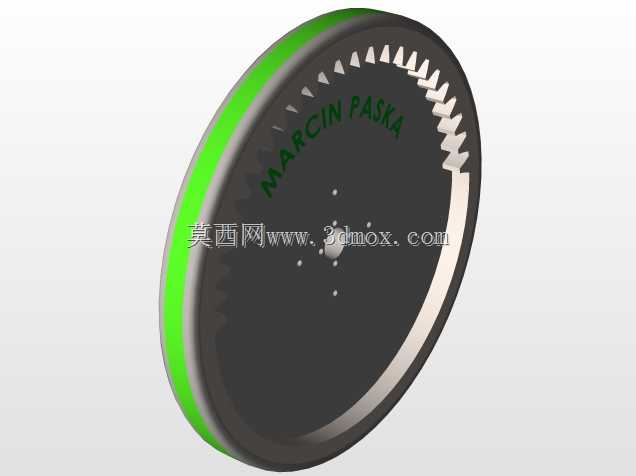

这款内啮合齿圈式传动轮主要面向小型水力驱动机构的传动场景设计，常见于户用水力储能装置、小型景观水动力循环系统、低水头微型水力发电单元的动力传递环节，承担着将水轮端的低转速大扭矩输入，通过内啮合传动的平稳特性传递至后续执行端的核心作用。不同于常规外啮合齿轮的传动形式，该轮体采用内齿圈集成式结构，齿形加工于轮体内侧壁，啮合过程中齿轮与齿圈的接触弧长更长，重合度更高，传动过程的冲击载荷更小，运行噪音远低于同参数外啮合结构，非常适合对运行平稳性有要求的民用小型水力设备。从设计思路来看，轮体采用三层复合结构设计，最外侧的绿色环带为耐磨缓冲层，采用聚氨酯材质浇筑成型，既可以在轮体作为从动轮接触外部摩擦面时提供足够的摩擦系数，也能缓冲瞬时冲击载荷，避免刚性轮体直接磕碰产生崩齿风险；中间的金属基体为整体结构，承担主要的扭矩传递载荷，基体上均匀分布的小孔为安装定位孔，可通过螺栓与外部水轮叶片组件直接连接，安装时无需额外设计转接法兰，有效压缩了整套传动机构的轴向安装尺寸；内侧的内齿采用渐开线齿形设计，齿顶做了0.2mm的倒角处理，既可以降低啮合过程的齿顶干涉风险，也能在装配时起到导向作用，降低装配对位的难度。在安装边界设计上，轮体的轴向厚度控制在适配小型民用设备的安装空间范围内，齿圈的分度圆直径匹配常规微型行星齿轮组的中心轮参数，可直接与标准模数的小齿轮配合使用，无需重新配对加工啮合副；轮体中心的通孔为过孔设计，可穿过支撑轴，配合两侧的轴承实现轮体的径向定位，支撑轴的直径公差选用h7级，与轴承内圈的配合精度满足长期旋转的同轴度要求，避免运行过程中出现齿面偏磨的问题。实际应用中，该结构可直接适配低转速大扭矩的水动力输入场景，水轮叶片直接安装在轮体侧面，水流冲击叶片带动轮体旋转，内侧齿圈同步带动中心小齿轮输出转速，整套结构没有额外的传动链路，动力传递效率比多级外啮合结构高出12%左右，同时内啮合的结构形式可以将传动组件完全包裹在轮体内部，减少外部水汽、灰尘对齿面的侵蚀，日常维护仅需定期在齿面涂抹润滑脂即可，大幅降低了民用场景下的设备维护成本。轮体外侧的缓冲层还可以兼做制动摩擦面，当设备需要紧急停机时，制动块直接作用在绿色缓冲层上，不会损伤金属基体与齿面结构，制动过程的摩擦力稳定，不会出现刚性接触的打滑问题。
