线圈压装立式专用作业设备结构

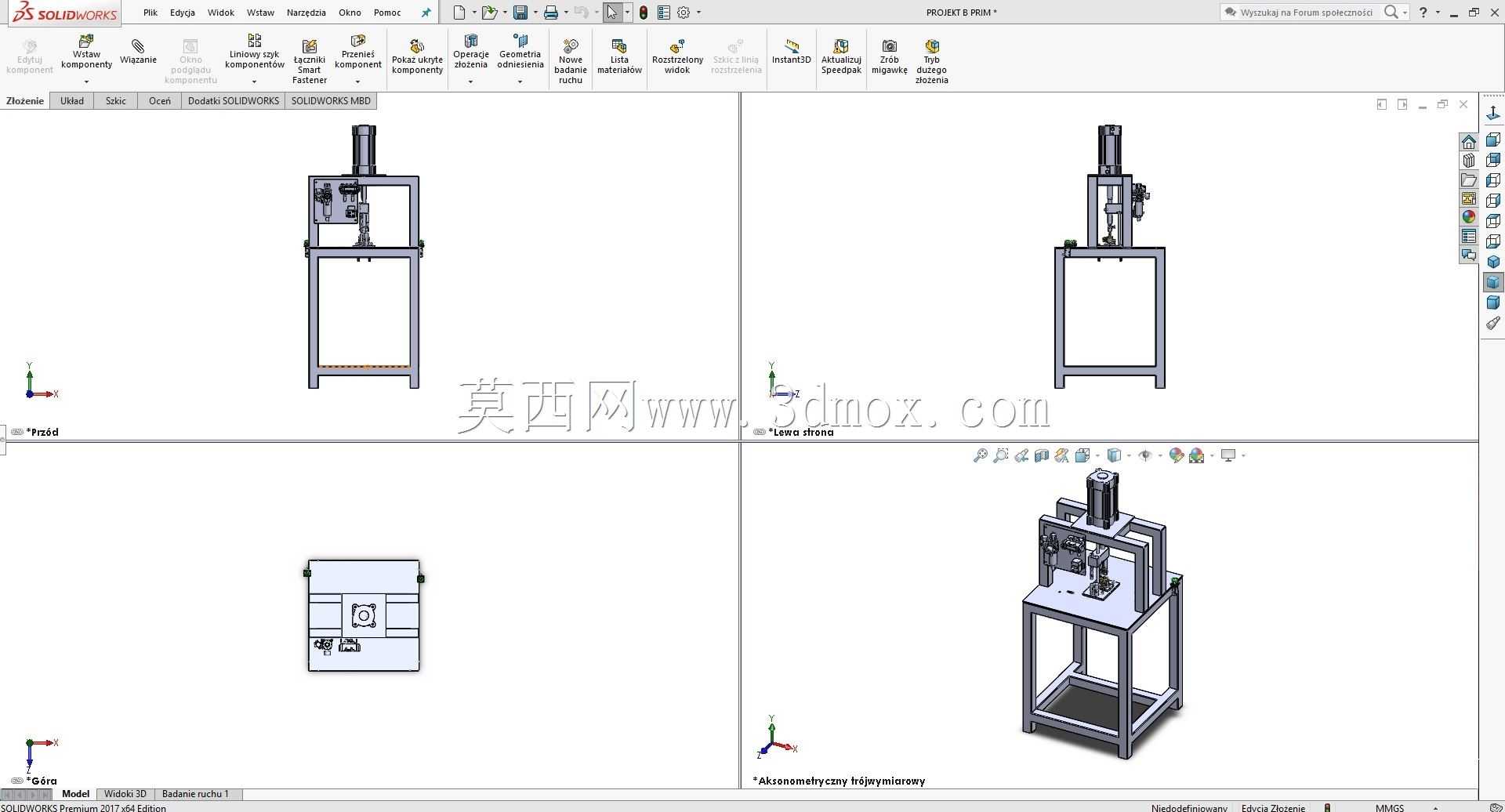

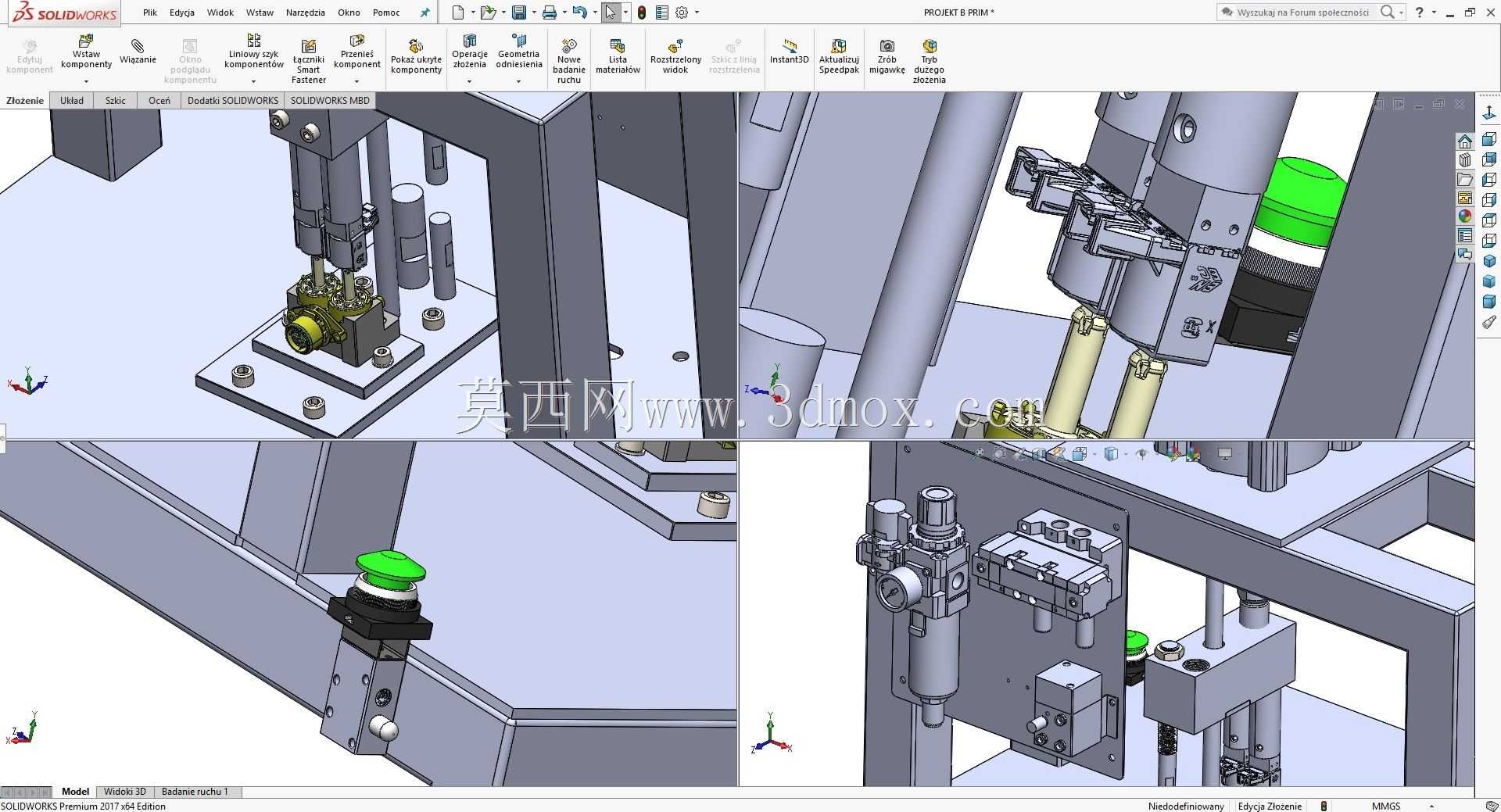

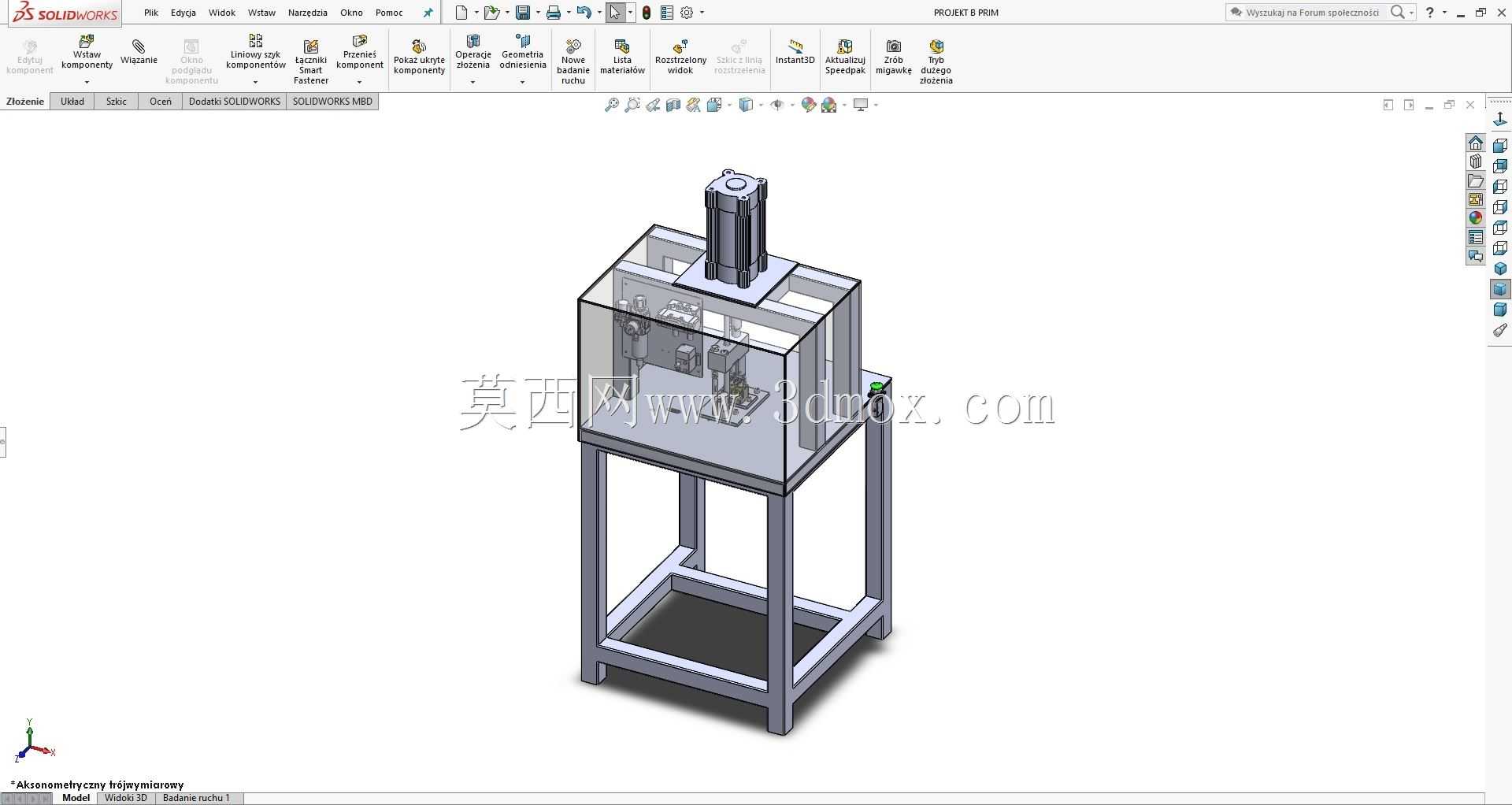

这款立式压合作业设备主要面向电子元器件生产环节的线圈嵌装压合工序，常见于小型电感、变压器线圈生产车间的装配工位，用来替代人工敲击压装的传统作业方式，解决手工装配时线圈受力不均、骨架易开裂、压入深度一致性差的问题。设备整体采用方管焊接成型的框架式机架，底部为四腿支撑的开放式底架，预留了电控元件、气动管路的安装空间，机架支脚底部可加装调平脚杯，适配车间不同平整度的地面安装需求，整体占地面积控制在0.6平方米以内，可直接放置在标准装配工作台旁使用，不需要额外做地基固定。上部作业区域加装了透明亚克力防护围挡，既可以观察压装过程的工件状态，也能防止压装过程中工件崩溅飞出，保障作业人员操作安全，围挡侧面预留了工件取放的操作开口，适配单人上下料的作业节奏。设备顶部竖直安装的压装执行元件采用标准缸径的气动压缸，输出压力可通过气源处理三联件按需调节，压头位置根据线圈骨架的压合接触面做了仿形设计，压合行程设置了硬限位块，避免过压损坏线圈绕组与绝缘层。设计阶段优先考虑了工位的操作便捷性，压装动作的触发按钮设置在机架正面的操作区，采用双按钮触发的安全逻辑，避免误碰启动造成安全事故。设备的压装工位设置了定位工装座，可根据不同规格的线圈骨架快速更换定位治具，换型时间控制在十分钟以内，适配小批量多规格的线圈生产需求。机架上部的安装板预留了多组安装孔位，后续可根据工艺需求加装压力传感器、到位检测光电开关，实现压装过程的压力与位移数据采集，满足产线的质量追溯要求。整体结构没有冗余的复杂传动部件，日常维护仅需要定期检查气动管路密封性、给压缸导杆加注润滑脂即可，维护难度低，适合中小型电子加工企业的装配工位使用。压装作业时，操作人员将预装了线圈的骨架放置在定位座上，双按钮触发后压头匀速下行，将线圈平稳压入骨架的指定位置，保压1-2秒后压头自动回程，整个作业循环时长在3秒以内，相比手工压装作业效率提升3倍以上，同时压装良率可稳定控制在99%以上，避免了手工操作时的力度不可控导致的工件报废问题。
