立式镂空结构机械夹持工装

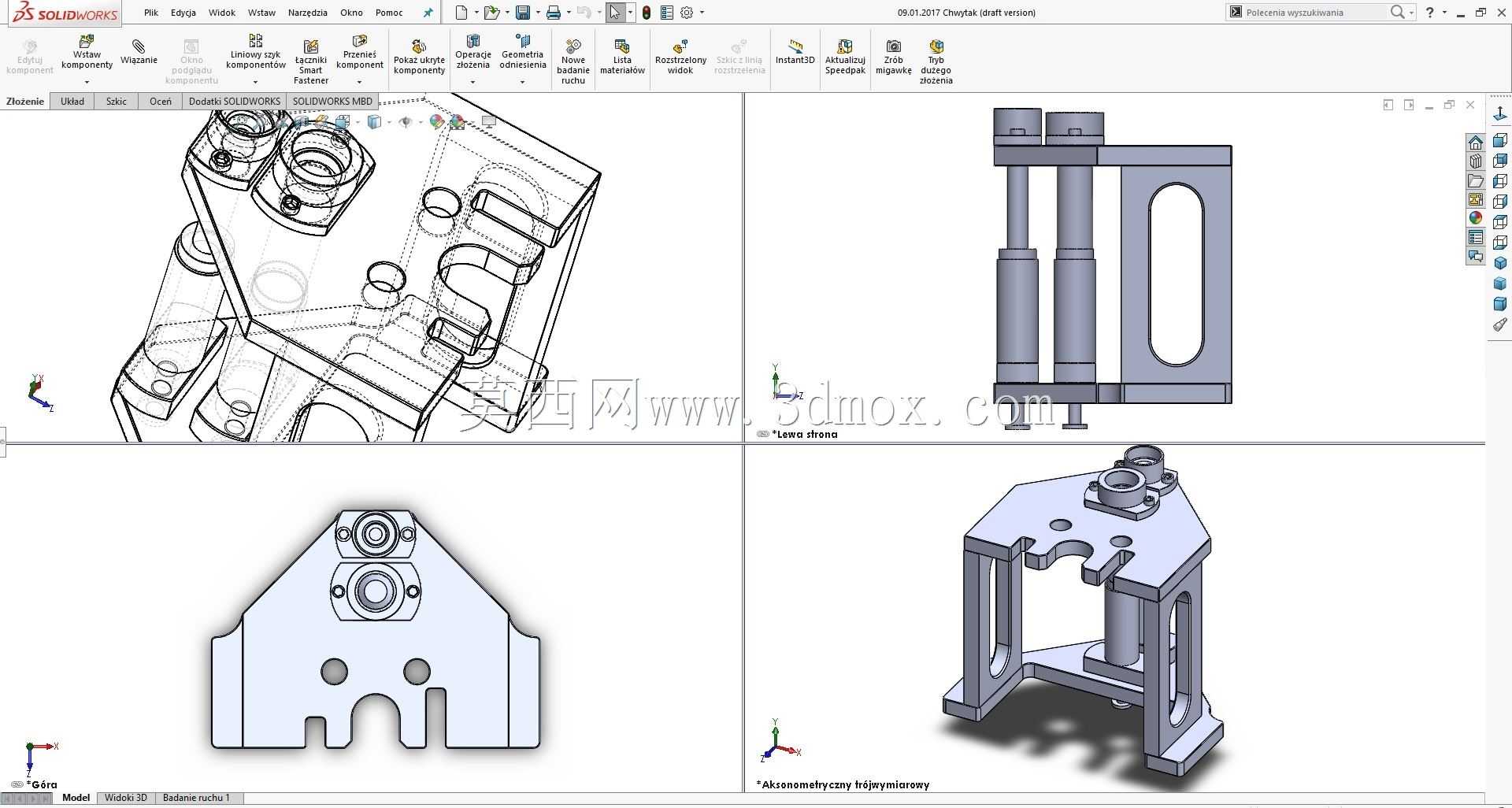

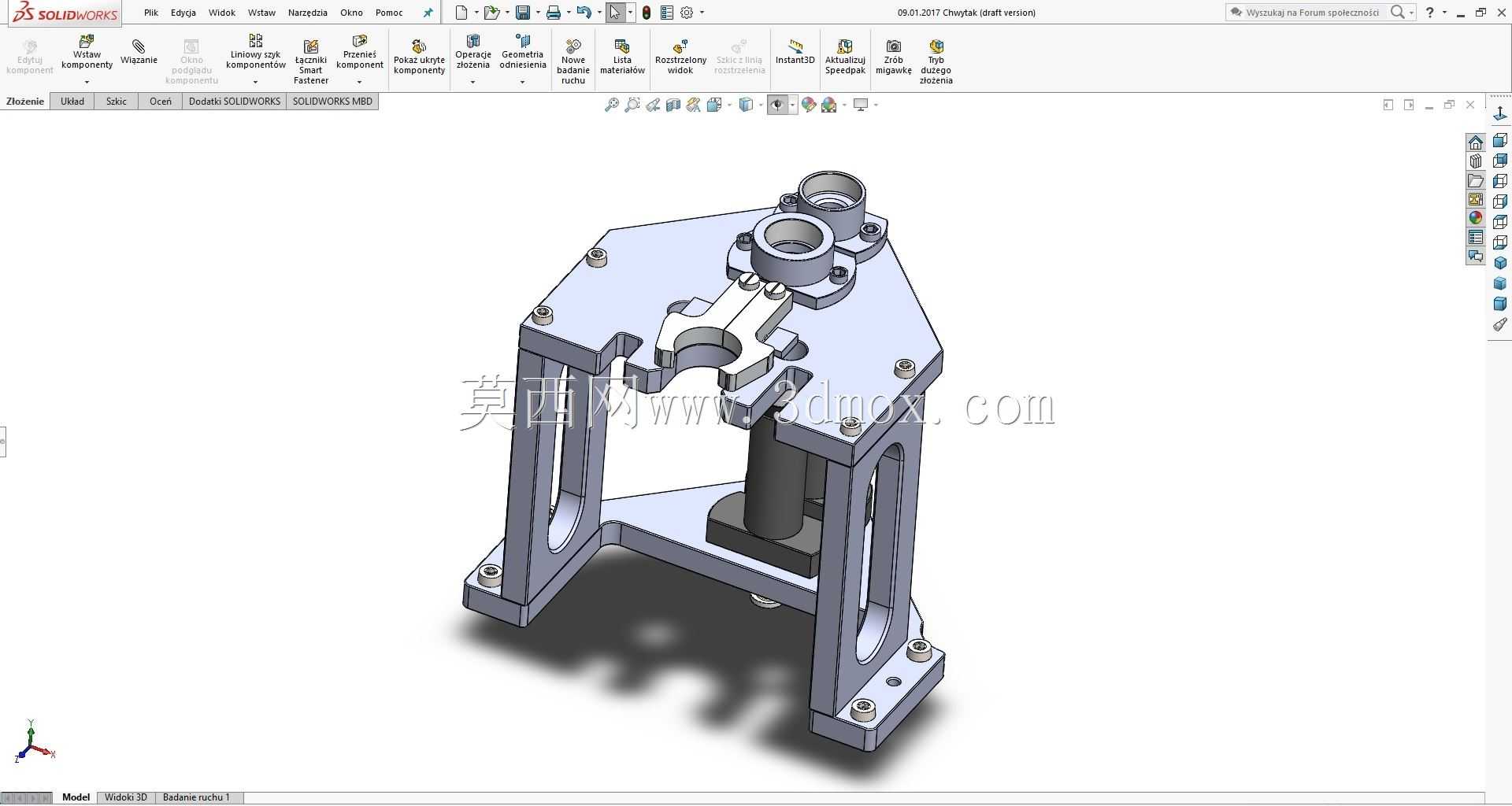

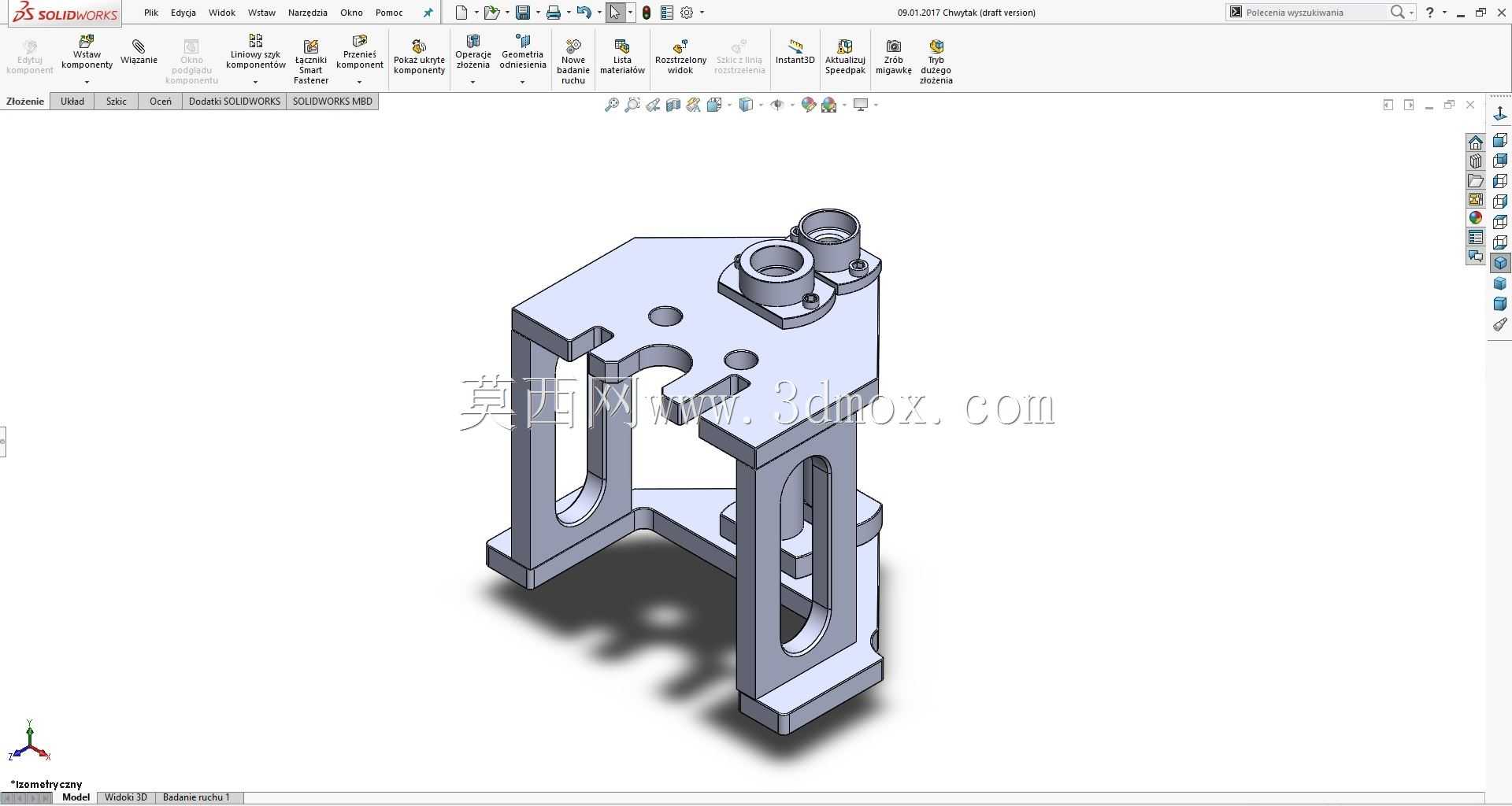

该夹持构件主要应用于自动化装配生产线、精密机加工工位的工件定位夹持场景，可适配轴类、小型异形结构件的装夹固定需求，在装配工序中承担工件姿态保持、位置约束的作用，避免加工或装配过程中工件出现位移、偏斜，保障工序精度稳定性。从结构设计来看，整体采用立式框架式布局，主体支撑部分做了大面积镂空减重设计，在保证结构刚性的前提下有效降低了构件自身重量，减少运动端负载，适配快换工装的高频移动需求。顶部设置的带安装孔凸台结构，用于和驱动端（如气缸推杆、电动执行器输出端）连接，凸台旁的同轴定位孔可保证驱动作用力沿构件中心轴线传递，避免偏载带来的卡滞问题。两侧支撑臂开设的长条形通槽，一方面用于调整夹爪的安装位置，适配不同尺寸规格的被夹持工件，另一方面可作为排屑通道，在机加工装夹场景下及时排出切削碎屑，避免碎屑堆积在构件活动间隙造成动作卡阻。底部的U型开口结构为工件避让空间，可容纳被夹持工件的突出部分，保证夹持面与工件完全贴合，装夹时不会与工件外形产生干涉。安装边界方面，构件底部预留的两个对称安装平面可直接固定在工装基板上，安装孔位采用标准孔距设计，可兼容现有通用工装平台的安装规格，无需额外加工转接板即可完成装配。设计过程中重点考量了受力分布，所有转角位置均做了圆角过渡处理，避免应力集中导致的构件断裂问题，支撑臂的壁厚经过受力校核，在额定夹持力下形变量控制在0.02mm以内，可满足精密装夹的精度要求。构件的活动连接部位均设计了同轴度公差要求，装配后可保证开合动作顺畅，无卡顿、偏摆问题，长期往复使用下的磨损量控制在合理范围内，延长工装整体使用寿命。
